Beispiel für den SINAUT Treiber

Dieses Kapitel enthält eine schrittweise Anleitung zum Aufbau der Kommunikation zwischen dem WinCC OA SINAUT Treiber und einem Master TIM.

Aufbau der Kommunikation

1. Vorbereitung im SINAUT Projekt

Konfigurieren Sie in Ihrem SINAUT Projekt einen ST7SC (evtl. redundant, falls zutreffend). Spezifizieren und merken Sie sich die folgenden Angaben für den Master TIM sowie für den Treiber-PC (ST7SC):

  • IP-Adresse

  • Rack

  • Slot

  • Verbindungsressource

2. Einträge in der Konfigurationsdatei für den SINAUT Treiber

Details zu den Einträgen in der Konfigurationsdatei, finden Sie im Kapitel Mögliche Config-Einträge des SINAUT Treibers.

3. SINAUT Parametrierung

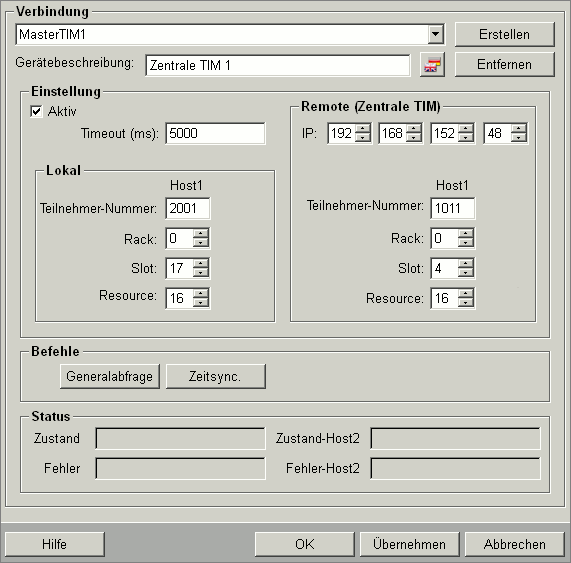

  1. Öffnen Sie das SINAUT Parametrierpanel (Systemmanagement -> Treiber -> Sinaut ST7 Treiber).

  2. Parametrieren Sie eine Verbindung zum Master TIM (siehe Parametrierung des SINAUT Treibers). Tragen Sie hier unter "Lokal" die Angaben aus dem SINAUT Projekt für den Treiber-PC (ST7SC) ein und unter "Remote" die Angaben für den Master TIM ein.

4. Treiberstart

  1. Fügen Sie in der WinCC OA Konsole den SINAUT Treiber mit der Treibernummer 1 an und starten Sie ihn. Achten Sie darauf, dass der Simulator WCCILsim nicht läuft!

WCCOAsinaut -num 1

  1. Nach erfolgreicher Verbindung zum Server erfolgt eine Meldung im Log Viewer:

WCCOAsinaut (1), 2009.04.06 09:26:05.428, SYS, INFO,

4, Connected to, (SYS: 1 Event -num 0 CONN: 1)

WCCOAsinaut (1), 2009.04.06 09:26:05.537, SYS, INFO,

156, Driver initialization finished.

5. Definition der Peripherieadresse

Parametrieren Sie für "MasterTIM1" die Peripherieadresse zum Master TIM (siehe Definition der Peripherieadresse).

Im diesem Beispiel wird zur Adressparametrierung ein Datenpunktelement verwendet, mit dem Bit-Werte von dem Master TIM empfangen werden.

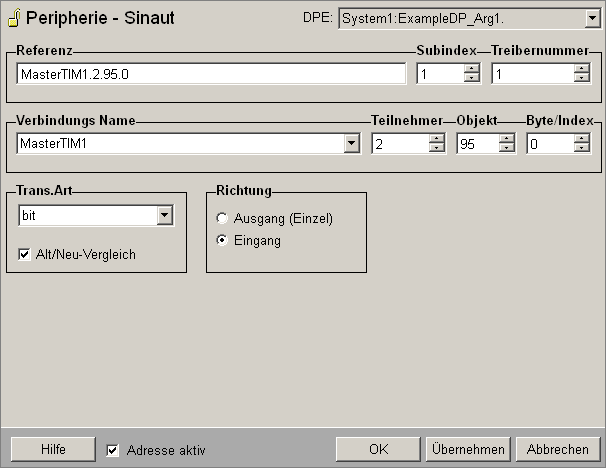

Abbildung 1. Adressparametrierpanel des SINAUT Treibers

Ergebnis

Sobald eine Peripherieadresse definiert wurde, versucht der SINAUT Treiber sich zu Master TIM zu verbinden.
