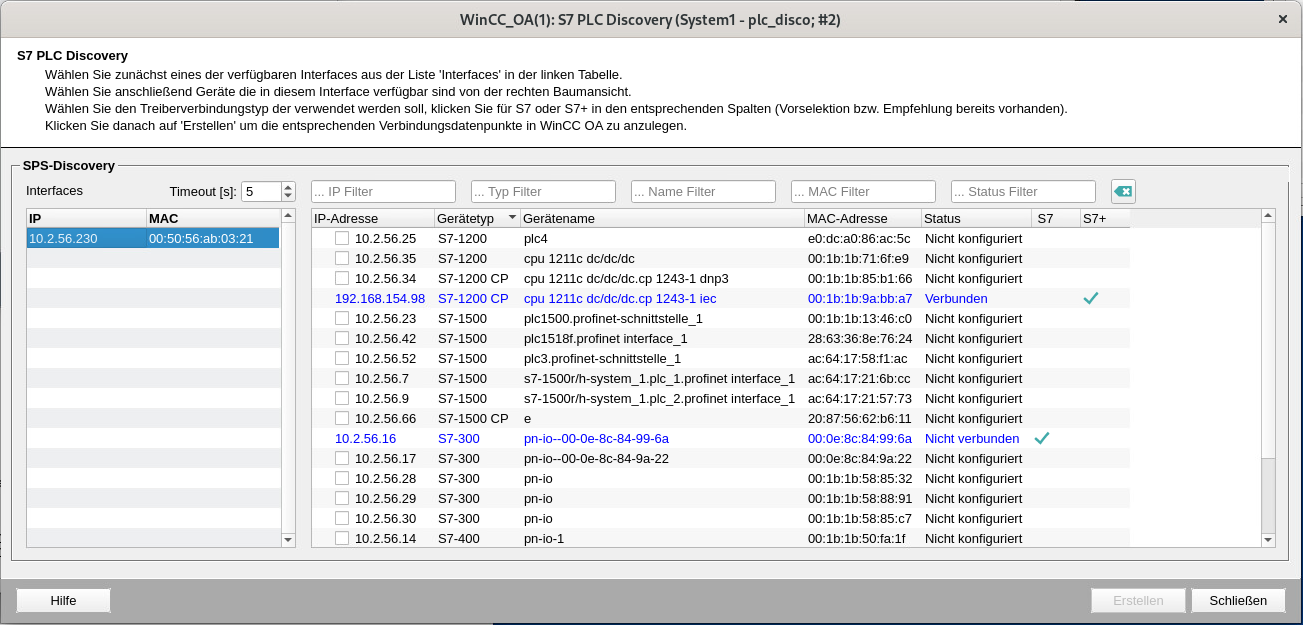

Konfiguration

Schnittstellen

Die verfügbaren Netzwerkschnittstellen, die für die Suche nach SPS verwendet werden können. Sie werden mit der aktuellen IP- und MAC-Adresse aufgelistet.

Zeitüberschreitung

Die Zeit in Sekunden, die auf eine Antwort der Netzwerkschnittstelle gewartet werden soll, bevor die Verbindung als "Nicht verfügbar" betrachtet wird.

Filteroptionen

IP

Filter für bestimmte Einadressen.

Typ

Filter für den Gerätetyp, z.B. S7-1500.

Name

Filter für den konfigurierten Gerätenamen.

MAC

Filter für die MAC-Adresse der SPS.

Zustand

Filter für den aktuellen Zustand der SPS.

Mit der Schaltfläche können die ausgewählten Filteroptionen gelöscht werden.

SPS-Information

IP-Adresse

Die IP-Adresse der SPS.

Gerätetyp

Der Gerätetyp der SPS.

Gerätename

Der für die SPS konfigurierte Gerätename. Kann innerhalb der Übersicht angepasst werden.

Anmerkung: Der Gerätename wird als Name für den erstellten Datenpunkt verwendet.

MAC-Adresse

Die MAC-Adresse der SPS.

Zustand

Der aktuelle Zustand der SPS.

Anmerkung: Wenn keine Verbindung hergestellt wurde, wird der Eintrag "Nicht konfiguriert" verwendet.

S7 / S7+

Zeigt an, ob es sich bei dem Gerät um eine S7- oder S7+-SPS handelt und beeinflusst, welche Art von Verbindung innerhalb von wincc_oa_path hergestellt wird.

Das Protokoll ist standardmäßig eingestellt, abhängig von den verfügbaren Geräteinformationen. Das Protokoll kann durch einen Doppelklick in der entsprechenden Spalte der SPS-Liste geändert werden.

Anmerkung: Wenn die verfügbaren Informationen zur Auswahl eines der Protokolle nicht ausreichen, wird kein Treibertyp gewählt und dieser manuell manuell eingestellt werden.

Schaltflächen

Erstellen

Durch Klicken auf die Schaltfläche Erstellen, wird die ausgewählte SPS konfiguriert und die erforderlichen Datenpunkte werden erstellt.

Wichtig: Der erste verfügbare Treiber des ausgewählten Typs (S7 oder S7+) wird verwendet, wenn ein neuer Datenpunkt erstellt wird.

Schließen

Schließt das Panel ohne Änderungen zu speichern.
