RTSP-Server

Der RTSP (RealTime Streaming Protocol)-Server stellt die Livestreams aller Kameras auf einem RTSP-Server zur Verfügung. Externen Applikationen wird so ermöglich auf die Livestreams über eine neutrale Schnittstelle zuzugreifen.

Der RTSP-Server ist Bestandteil der Serverinstallation. Aktiviert wird der RTSP-Server durch die Parametrierung im Objekt-Explorer. Nach der Aktivierung werden alle im lokalen System parametrierten Kameras am RTSP-Server zur Verfügung gestellt. Eine Einschränkung auf bestimmte Kameras ist nicht möglich.

Anlegen eines neuen RTSP-Server Objekts

In WinCC OA muss ein Gerät vom Typ RTSP-Server angelegt und konfiguriert werden. Es muss der Rechner konfiguriert werden auf dem der RTSP-Server läuft.

Klicken Sie mit der rechten Maustaste auf RTSP-Server und wählen Sie Neues Objekt anlegen. Danach öffnet sich das folgende Fenster:

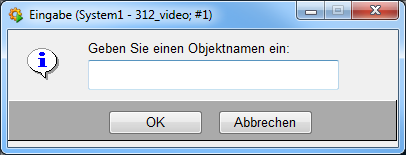

Abbildung 1. Eingabe Objektname

Nach Eingabe des gewünschten Objektnamens öffnet sich das Panel zur Konfiguration.

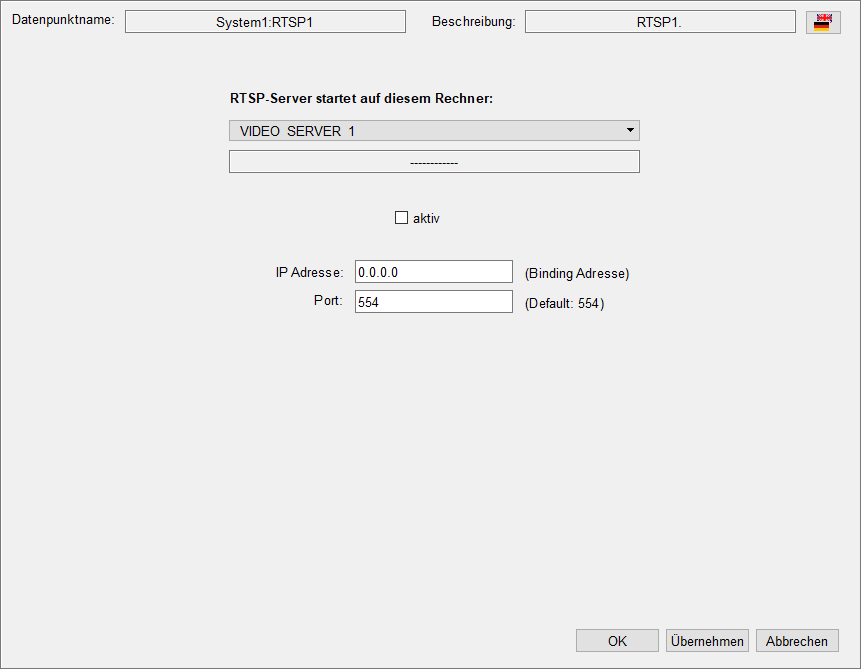

Konfiguration

RTSP-Server startet auf diesem Rechner

Hier wird der Host definiert, auf dem der RTSP Server gestartet werden soll. Jeder Rechner, der als RTSP Server zur Verfügung stehen soll, muss über eine Video-Server Installation verfügen. Zusätzlich muss beim Rechner die Option RTSP Server aktiviert werden.

aktiv

Aktiviert/Deaktiviert den RTSP-Server.

IP-Adresse

Definiert auf welche IP-Adresse sich der RTSP-Server bindet. Per Default (0.0.0.0) wird die IP-Adresse des ausgewählten Hosts verwendet. Sind einem Host mehrere IP-Adressen zugeordnet, kann die gewünschte IP-Adresse hier angegeben werden.

Port

Definiert die Portnummer für den RTSP-Server. Defaultport: 554 (Windows), 5544 (Linux)

Anmerkung: Werden Video Server und Client nicht mit dem gleichen Betriebssystem betrieben, so muss der Port entsprechend angepasst werden.

Links für Livestreams und Playback

Die Streams können mit einem beliebigen Player der RTSP-Streams und die Codierung der Kameras (z.B. H.264) unterstützt angezeigt werden.

livestream:

rtsp://<Hostname>:<Port>/<Kameraname>/live

z.B.:

rtsp://localhost:5544/Camera_00001/live

rtsp://test007:5544/Camera_00001/live

rtsp://192.168.1.007:5544/Camera_00001/live

Playback

rtsp://<Hostname>:<Port>/<Kameraname>/playback

z.B.:

rtsp://localhost:5544/Camera_00001/playback

rtsp://test007:5544/Camera_00001/playback

rtsp://192.168.1.007:5544/Camera_00001/playback

Playback ist über den RTSP-Server nicht steuerbar. Beim Aufruf des Playback-Links startet das Playback am Beginn der Aufzeichnung und läuft bis zum Ende der Aufzeichnung.
