Widgets

Es gibt verschiedene Typen von Widgets, die zu einem neuen Dashboard kombiniert werden können. Es ist auch möglich neue SVG-Widgets hinzuzufügen, entweder über das "Widget hinzufügen" Menü oder das Projektverzeichnis.

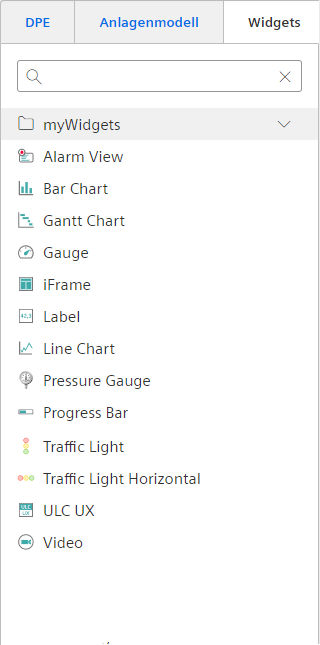

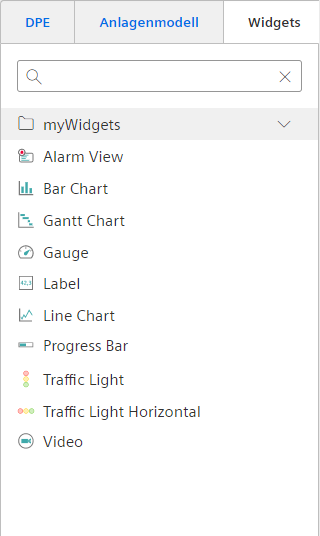

Abbildung 1. Widget-Auswahl
Abbildung 2. Widget-Einstellungen

Einige Einstellungen sind für mehrere Widgets gleich:

Generelle Einstellungen

Der Titel und Untertitel, die für die Grafik angezeigt werden, kann entweder manuell hinzugefügt werden, oder wird vom Datenpunkt übernommen. Über die Drop-Down Liste kann eine der zugehörigen Beschreibungen oder Namen aus WinCC OA ausgewählt werden. Der Titel wird über der Grafik angezeigt, und der Untertitel darunter. Beide Titel können in allen verfügbaren Projektsprachen hinzugefügt werden.

Benutzerdefinierte CSS-Stile

Sie können dem Online-Dashboard benutzerdefinierte CSS-Stile hinzufügen, indem Sie dem /dashboard/-Verzeichnis Ihres WinCC OA-Projektes eine einzelne customstyles.css-Datei hinzufügen.

Datenpunkt Einstellungen

Die meisten Widgets benötigen eine Verbindung zu einem WinCC OA Datenpunkt, um richtig zu funktionieren. Die Ausnahmen dazu sind die Alert View und das Label. Datenpunkte werden via Drag&Drop vom Datenpunkt-Selektor hinzugefügt. Jeder Datenpunkt produziert eine separate Serie an Werten, die in der spezifischen Grafik angezeigt werden.

Über die zugehörigen Checkboxen werden die Alarme und andere Zustandsinformationen im Widget angezeigt. Dies passiert entweder über die farbigen Marker in der rechten oberen Ecke des Widgets oder durch das Einbringen der Alarmfarbe in das Widget.
