Gauge Widget

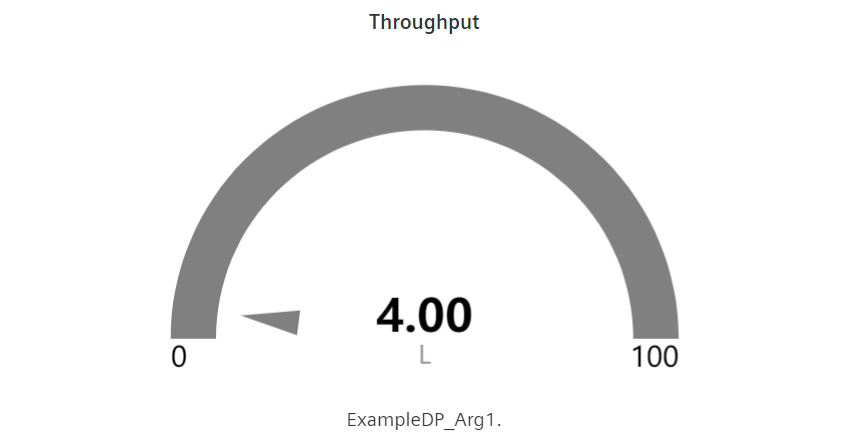

Das Gauge Widget zeigt den Datenpunktwert über die Ablenkung des Zeigers.

Datentypen


Datentyp	Unterstützt?
int	✓
uint	✓
float	✓
long	✓
ulong	✓
string	✗
char	✗
bool	✗

Einstellungen

Die Einstellungen des Gauge Widgets erlauben die Auswahl des Formats, einer Einheit und des Wertebereichs. Die Einstellungen können entweder aus WinCC OA übernommen, direkt gesetzt oder deaktiviert werden. Für die Einheit steht zusätzlich eine Übersicht von SI-Einheiten zur Auswahl.
