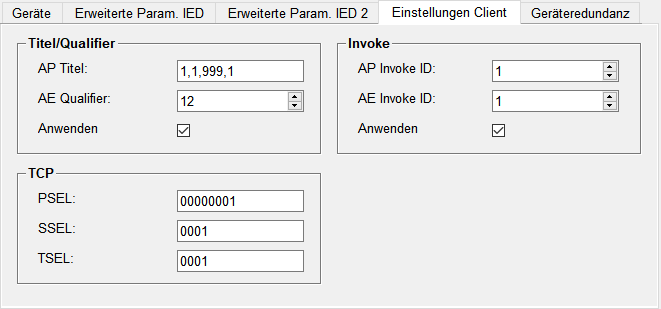

Einstellungen Client
Dieses Panel ermöglicht die Konfiguration von zusätzlichen Client-Parametern.
Titel/Qualifier
AP Titel
AP Titel ist ein Objektbezeichner der von der Network Naming Authority zugewiesen wird und den Anwendungsprozesstitel des bestimmten Anwendungsprozesses repräsentiert.
Ein Objektbezeichner ist eine Reihe von Integer-Werten die eine Applikation im OSI Modell repräsentieren.
Der Wert von AP Titel soll gemäß dem für OSI Objektbezeichner definierten Format (www.oid-info.com) angegeben werden. Erlaubte Zeichen sind 0 bis 9 und Komma (,), wobei maximal 8 Kommas im Feld angegeben werden dürfen. Wird das Feld leer gelassen, werden keine Parameter übertragen (siehe auch Hinweis unten).
Die folgende Tabelle beschreibt die Bedeutung des ersten Zeichens.
| Nummer | Bedeutung |
|---|---|
| 0 | ITU-T |
| 1 | ISO |
| 2 | Joint-iso-itu-t |
AE Qualifier
AE Qualifier ist ein Integer-Wert der die Anwendungseinheit identifiziert. Der erlaubte Bereich ist gemäß dem IEC Standard 0 bis 99999. Wird der Parameter auf -1 gesetzt wird nichts übertragen (siehe Hinweis unten).
Invoke
AP Invoke ID
AP Invoke ID ist ein Integer-Wert der zum Identifizieren einer Aufrufeinstanz des Anwendungsprozesses verwendet wird. Der erlaubte Bereich ist gemäß IEC Standard 0 bis 99999. Wird der Parameter auf -1 gesetzt, wird nichts übertragen (siehe Hinweis unten).
AE Invoke ID
AE Invoke ID ist ein Integer-Wert um eine Aufrufinstanz der Anwendungseinheit zu identifizieren. Der erlaubte Bereich gemäß IEC Standard ist 0 bis 99999. Wird der Parameter auf -1 gesetzt wird nichts übertragen (siehe Hinweis unten).
Welcher dieser Parameter unterstützt wird ist abhängig vom IED. Beim Übertragen von nicht unterstützten Parametern lehnt möglicherweise das Gerät die Verbindungsanfrage ab. Mit den zuvor angezeigten Einstellungen kann die Übertragung eines Parameters verhindert werden.
TCP
PSEL
Der Presentation Selector wird zum Identifizieren eines Presentation Service Access Points verwendet. Die maximale Anzahl an erlaubten Zeichen ist 16.
SSEL
Der Session Selector wird zum Identifizieren eines Session Service Access Point verwendet. Die maximale Anzahl an erlaubten Zeichen ist 16.
TSEL
Der Transport Selector wird zum Identifizieren eines Transport Service Access Points verwendet. Die maximale Anzahl an erlaubten Zeichen ist 8.
Die Werte für PSEL, SSEL and TSEL müssen hexadezimal angegeben werden. Erlaubte Zeichen: 0 bis 9, A bis F. Der Eintrag muss eine gerade Anzahl an sichtbaren Zeichen beinhalten.
Default-Einstellungen
| Parameter | Default-Einstellungen für den Client | Default-Einstellungen für den Server (IED) |
|---|---|---|
| AP-title | 1,1,999,1 | 1,1,999,1 |
| AE-qualifier | 12 | 12 |
| PSEL | 00000001 | 00000001 |
| SSEL | 0001 | 0001 |
| TSEL | 0001 | 0001 |
| AP-invoke ID | 1 | 1 |
| AE-invoke ID | 1 | 1 |
