Geräte

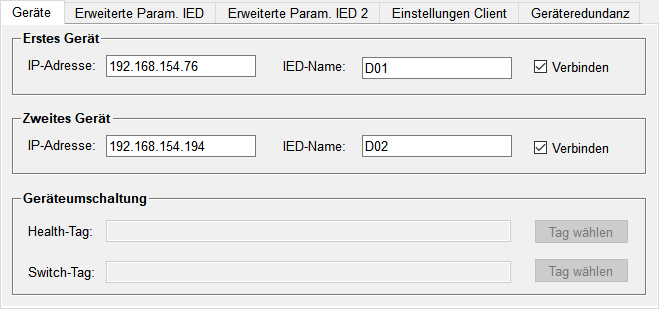

Dieses Panel ermöglicht die Eingabe der IP-Adressen und IED Namen. Ein zweites Gerät kann nur konfiguriert werden, wenn die Option Redundantes Gerät aktiviert ist.
Erstes Gerät / Zweites Gerät
IP-Adresse
Geben Sie die IP-Adresse des Geräts ( IEC 61850 Server) ein.
Zum Angeben einer Portnummer muss das folgende Format verwendet werden: <IP Adresse>:<Portnummer>. Ansonsten wird der Default-Port 102 verwendet.
BEISPIEL
|
IP-Adresse mit Default-Portnummer: 192.168.1.150 IP-Adresse mit Portnummer 104: 192.168.1.150:104 |
IED Name
IED Name des entsprechenden IEDs.
Verbinden
Ermöglicht es, bei aktiver Geräteredundanz die Verbindung zum entsprechenden IED zu aktivieren/deaktivieren.
Geräteumschaltung
Health-Tag
Adress-String des Tags welches die Health-Information des IEDs beinhaltet. Der Tag kann über die Schaltfläche Tag konfigurieren ausgewählt werden.
Der Health-Status wird vom jeweiligen IED berechnet. Die am Health-Tag erlaubten Werte können vom Benutzer festgelegt werden. Der Client überprüft den Status des Health-Tags in einem einstellbaren Intervall (siehe _IEC61850_IED.DeviceRedundancy.Config.HealthTagInterval). Abhängig von der vom Benutzer definierten Logik können die am Health-Tag bereitgestellten Informationen genutzt werden, um eine Umschaltung durchzuführen. Es muss entschieden werden ob entweder der entsprechende Wert auf _IEC61850_IED.DeviceRedundancy.Command.Switchover geschrieben oder die Verbindung zum IED getrennt wird, nachdem der Health-Status des IEDs unter einen definierten Level fällt.
Die Benutzerapplikation muss die WinCC OA Redundanz berücksichtigen. Abhängig vom Verbindungsstatus der IEDs kann auf WinCC OA Host 1 ein anderes IED aktiv sein als auf WinCC OA Host 2.
Switch-Tag
Adress-String des Tags welches die Informationen zum Umschalten beinhaltet. Der Tag kann über die Schaltfläche Tag konfigurieren ausgewählt werden.
Das aktive IED schreibt TRUE auf die Adresse, das passive IED FALSE. Der WinCC OA IEC 61850 Client führt eine Umschaltung durch, sobald der Tag des aktiven IEDs auf FALSE und der des passiven IEDs auf TRUE wechselt. Der Client überprüft den Status des Switch-Tags in einem einstellbaren Intervall (siehe _IEC61850_IED.DeviceRedundancy.Config.SwitchTagInterval).
