Encoder-Pool-Kanäle

Encoder wandeln analoge Ausgänge von externen Kreuzschienen in digitale Video-Streams um und dienen daher als Schnittstelle zwischen einer externen Kreuzschiene und WinCC OA Video.

Für jeden Ausgang der Kreuzschiene kann ein Encoder-Pool-Kanal definiert werden.

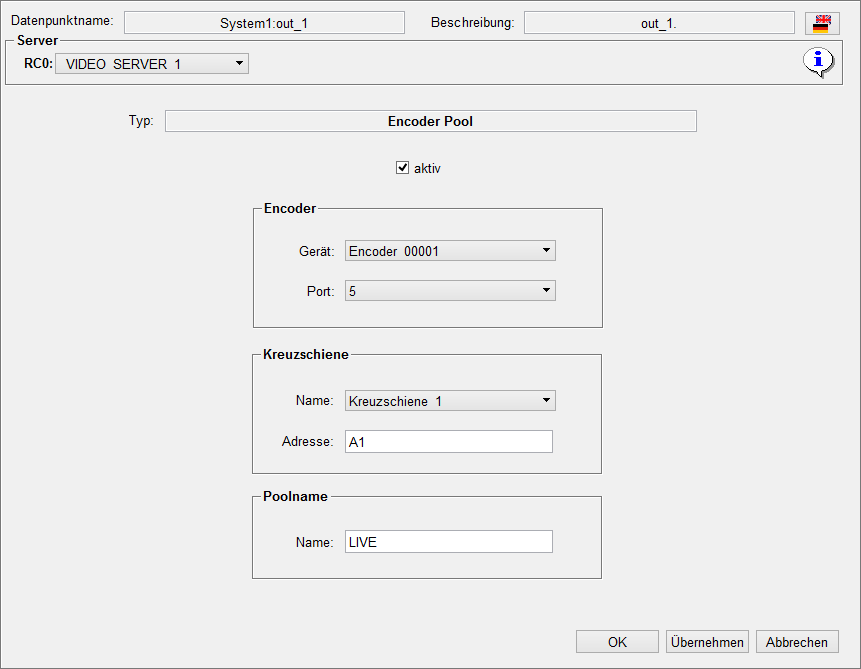

Encoder

Hier wird die Verbindung des Encoder-Pool-Kanals mit dem Encoder definiert.

Kreuzschiene

Definiert die Verbindung des Encoder-Pool-Kanals mit der Kreuzschiene.

Poolname

In diesem Textfeld wird der Poolname angegeben, über den dieser Kanal angesprochen werden soll. Einzelne Encoder-Pool-Kanäle können über Poolnamen gruppiert werden.

Übersicht

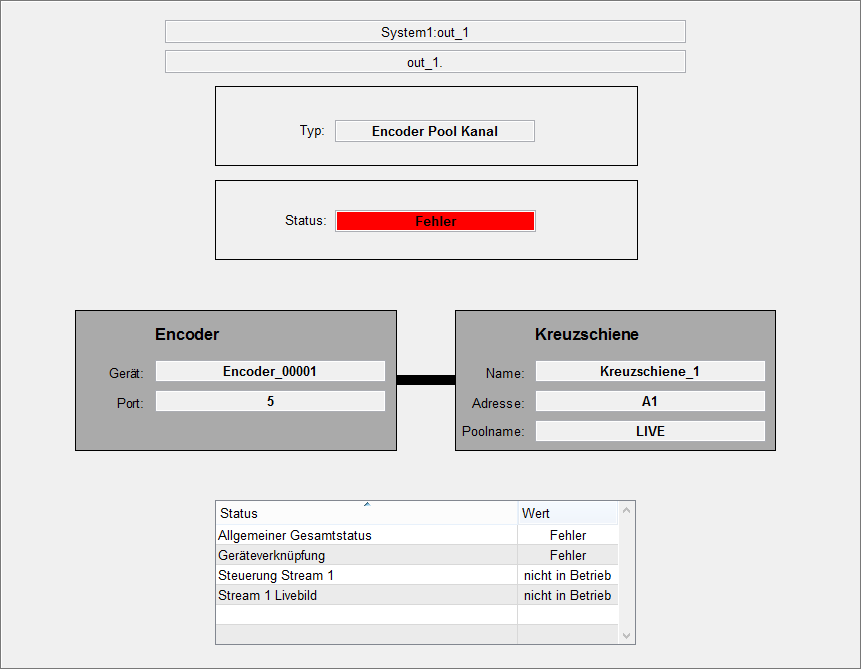

Die Parametrierung eines Encoder-Pool-Kanals wird im Objekt-Explorer wie folgt dargestellt:
