Nodetype

Das Fenster Nodetype erlaubt es, bestehende Nodetypen zu bearbeiten, neue Nodetypen zu erstellen und auch Nodetypen zu löschen.

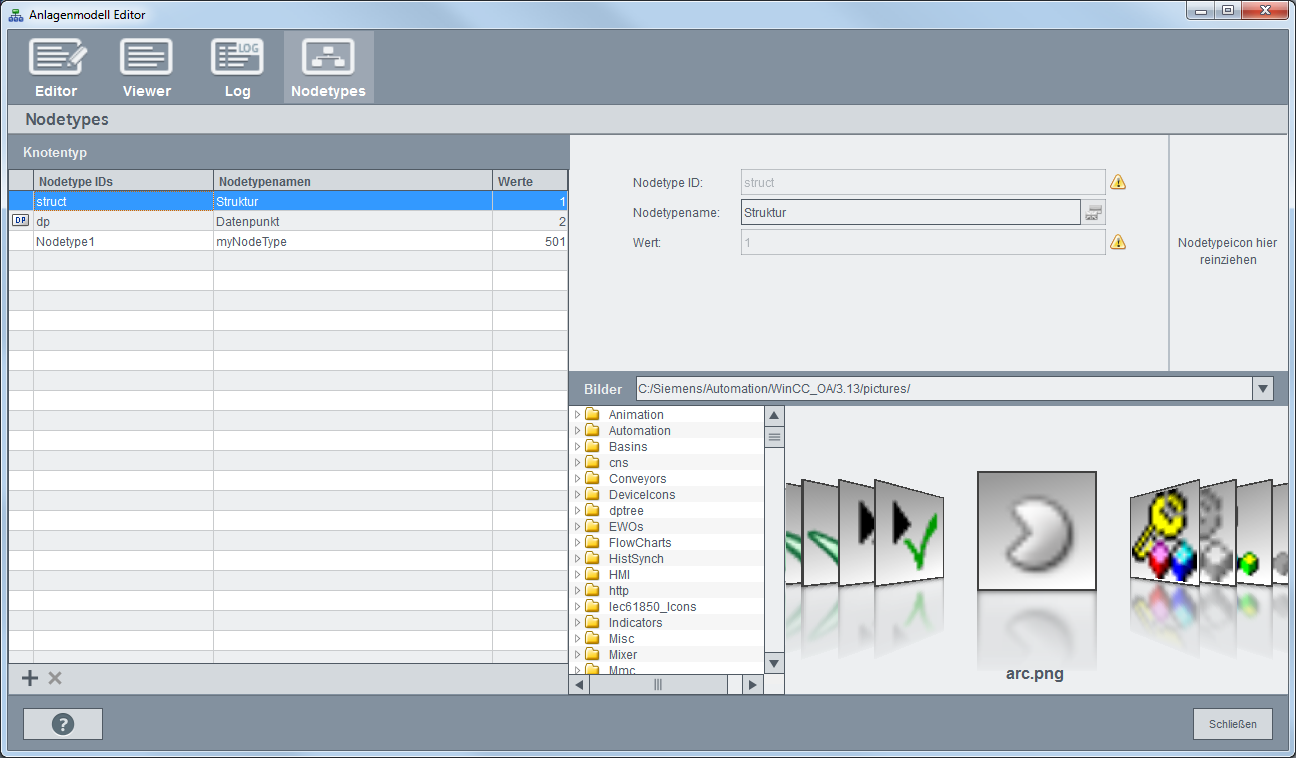

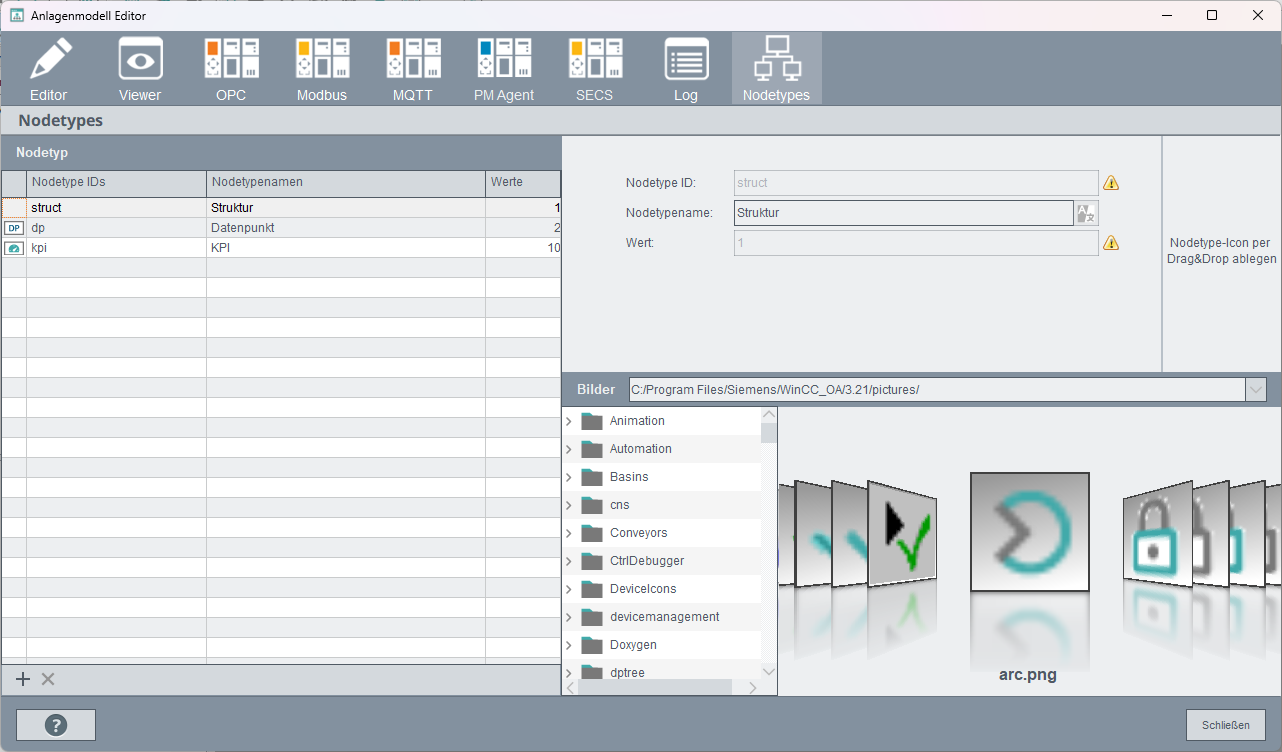

Abbildung 1. Nodetype

Auflistung Nodetyp

Die Auflistung "Nodetyp" gibt eine Übersicht über alle bestehenden Nodetypen. Per Default sind die Nodetypen "Struktur" (struct) und "Datenpunkt" (dp) vorhanden. Weitere Nodetypen können mittels der Schaltfläche ergänzt werden. Bestehende Nodetypen können mittels entfernt werden.

Nodetyp

Ein Nodetyp enthält folgende Informationen, welche beim Erstellen der Node (Nodetyp ID, Nodetypname) angegeben werden bzw. automatisch befüllt werden (Wert). Nodetyp ID und Nodetypname können nachträglich angepasst werden.

Nodetyp ID

Die Nodetyp ID ist ein eindeutiger Name, mit welchem der Nodetyp intern angesprochen werden kann.

Anmerkung:

Erlaubte Zeichen sind alle druckbaren Zeichen vom ASCII Zeichensatz, außer . : , ; ' [ ] * ? { } @ $ ! > < / \ und Leerzeichen.

Nodetypname

Der Nodetypname wird für die Anzeige des Nodetyps verwendet. Dieser kann mehrsprachig hinterlegt werden.

Wert

Der Wert ist eine eindeutige Laufnummer, die mit jedem neuen Nodetyp erhöht wird. Hierbei wird bei eigens definierten Nodetypen mit dem Wert 501 begonnen.

Bilder

Für jeden Nodetyp kann ein Bild hinterlegt werden, welches die optische Differenzierung zwischen den einzelnen Nodetypen ermöglicht. Wird kein Bild definiert, so wird abhängig von der Node-Ebene das entsprechend gefärbte Defaulticon verwendet.

Anmerkung:

Wenn Sie das Bild eines Nodetypen anpassen, wird dieses innerhalb des Baumes des Editors erst aktualisiert, wenn der Anlagenmodell Editor erneut geöffnet wurde.
