Erstellen von Prozessbildern - der grafische Editor

In WinCC OA werden alle grafischen Oberflächen für den Prozessbediener "Panels” genannt. Unerheblich ob Übersichtsbilder, Prozessbilder, Detailbilder oder die Bedien- und Informationsdialoge – alles ist in WinCC OA technisch gesehen ein "Panel". Diese werden mit dem grafischen Editor GEDI, den wir bereits im Abschnitt Nach dem Start - Erste Schritte kennen gelernt haben, erstellt. Wechseln Sie zum grafischen Editor oder starten Sie diesen über die Console [MausklickRechts] auf den EintragUser Interface -m Gedi und Klick auf den EintragManager starten).

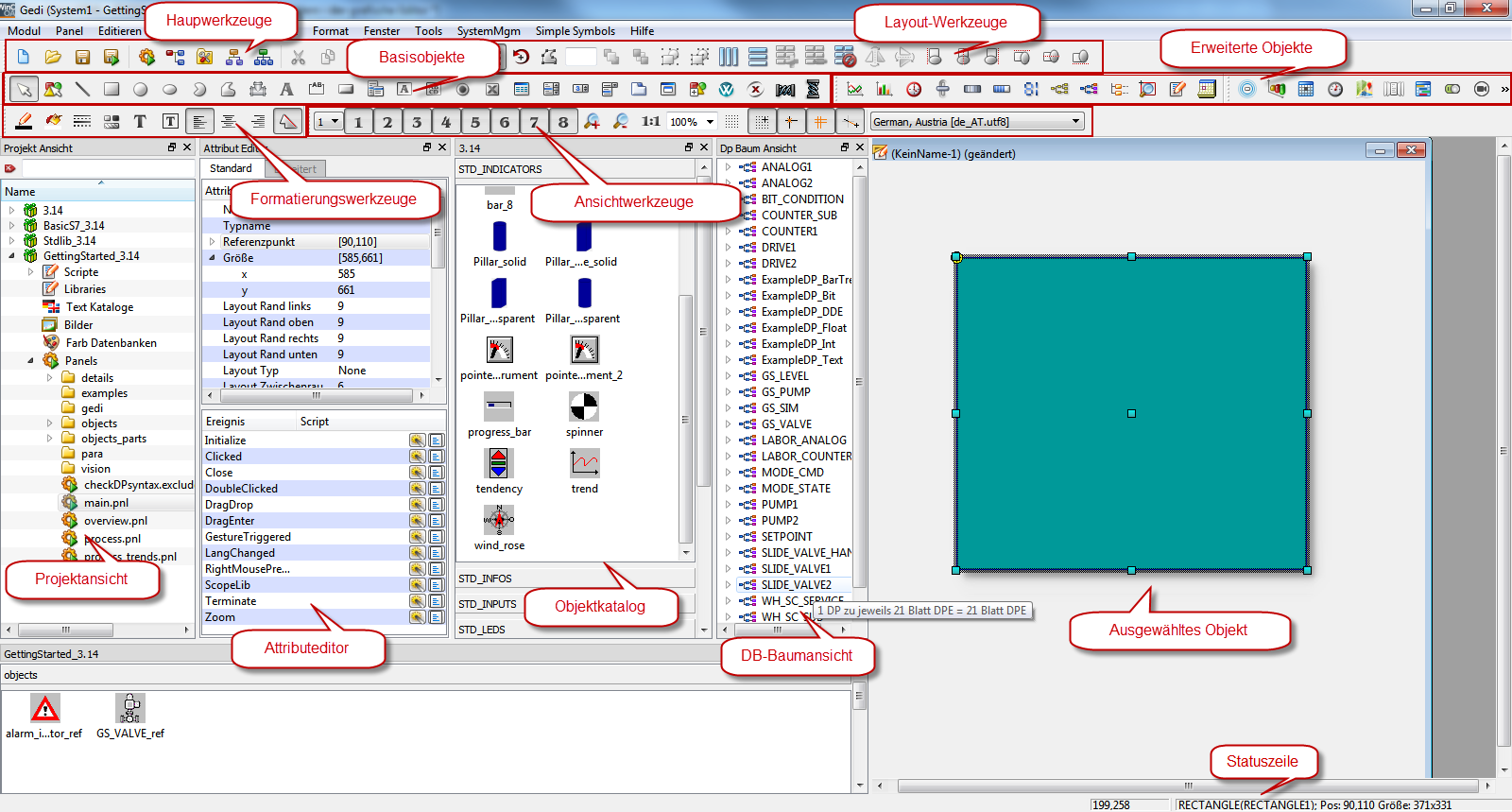

Nach dem ersten Öffnen klicken Sie bitte auf das Symbol "Neues Panel" in der Symbolleiste. Einige Einstellungen der Oberfläche können nur bei einem geöffneten Panel sinnvoll eingerichtet werden. Symbolleisten und andere Ansichten innerhalb des GEDI sind als verankerbare Fenster (dockable view) implementiert - Sie können diese Elemente nach Belieben an den äußeren Berandungen des Applikationsfensters oder frei beweglich als Fenster positionieren.

Eine genaue Erklärung der Menüs und Symbolleisten des grafischen Editors GEDI, wird in der Online-Hilfe wiedergegeben (siehe auch Die Symbolleisten beim Modul GEDI).

Mit einem Rechtsklick auf die Symbolleiste können Sie diese individuell zu- und wegschalten. Die wichtigste Symbolleiste für die ersten Schritte der Bilderstellung, ist die Grafikobjek tleiste.
