DPT-PowerConfig einfügen

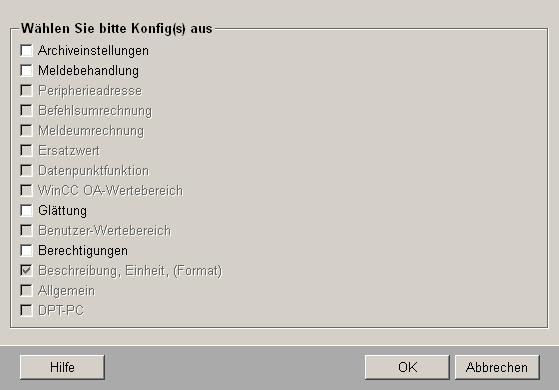

Das Einfügen eines Datenpunkttyp übergreifenden PowerConfigs erfolgt am Root-Knoten des Master-Datenpunktes. Sobald DPT-PowerConfigs definiert wurden, muss ein Master-Datenpunkt für den spezifischen Datenpunkttyp vorhanden sein (beim Start des PARA wird ein entsprechender Master-Datenpunkt angelegt, falls dieser fehlt). Ist der Datenpunkttyp selbst nicht vorhanden, so wird beim Start des Modul PARA und ASCII-Managers eine Fehlermeldung ausgegeben, dass ein dpCreate() schief ging. Klicken Sie mit der rechten Maustaste auf den Master-Datenpunkt eines Datenpunkttyps und wählen Sie den Eintrag PowerConfig einfügen. Folgendes Panel mit den definierten PowerConfigs öffnet sich:

Durch Wahl der Checkbox DPT-PC und Klick auf OK, wird das DPT-PowerConfig am Master-Datenpunkt angehängt. Der Vorteil des DPT-PowerConfig besteht darin, dass mit einem Schritt alle Datenpunktelemente in der Struktur des Master-Datenpunktes mit Konfigs versehen und parametriert werden können. Welche Parameter auf welchem Element eingestellt werden, hängt von der Programmierung im Skript des DPT-PowerConfigs ab. In der Version existiert ein bereits vordefiniertes DPT-PowerConfig für den Datenpunkttyp ANALOG2 (siehe Vordefinierte PowerConfigs).

Beim Anfügen eines DPT-PCs an einen Datenpunkttyp, der wiederum als Referenz dient, z.B. zum ANALOG1 (und die damit bei den DPEs angefügten Konfigs), findet keine Vererbung des DPT-PCs (d.h. Anhängen verschiedener PowerConfigs auf einzelnen Elementen des Master-Datenpunktes) auf DPTs statt, die diese Referenz verwenden (z.B. analog-Teil beim ANALOG2). Es ist möglich, z.B. beim ANALOG2-DPT-PC auch im Referenzbereich von ANALOG1 (Knoten "analog") PowerConfigs anzufügen (sofern genau diese dort noch nicht vorhanden, sprich von ANALOG1 vererbt sind).

Das Löschen dieses PowerConfigs ist jederzeit möglich. Klicken Sie mit der rechten Maustaste auf den Root-Knoten des Master-Datenpunktes, wo sich ein PowerConfig befindet und wählen den Eintrag PowerConfig löschen > DPT-PC. Das Ändern ist nicht möglich, da es für jeden Datenpunkttyp nur ein DPT-PowerConfig geben kann.

Es kann pro Datenpunkttyp immer nur ein DPT-PC geben. Ein Beispiel für das Anlegen eines DPT-PowerConfigs finden Sie unter Neues PowerConfig für DPT anlegen. Das Generieren eines solchen PowerConfigs mit Hilfe des PowerConfig-Editors sollte aber nur von erfahrenen WinCC OA Anwendern vorgenommen werden.
