Grafikobjekt - Fangpunkte

Für die vereinfachte Platzierung von Elementen innerhalb eines Panels, bietet der GEDI die Möglichkeit Fangpunkte von Objekten zu verwenden. Hierbei kann die Position grafische Objekte leichter an die Position anderer Panelobjekte angeglichen werden. Visualisiert werden diese Fangpunkte durch sogenannte Fanglinien, welche die Ausrichtung verdeutlichen.

Es stehen mehrere Optionen der Fangpunkte zur Verfügung, welche für jedes Objekt separat definiert werden können. Die Anpassung erfolgt über den Fangmodus innerhalb des Eigenschaftsfensters der einzelnen Grafikobjekte.

Folgende Einstellungen können verwendet werden:

• None

• Point

• Line

• Point&Line

None

Es werden keine Fangpunkte verwendet und Objekte können nur frei platziert werden.

Point

Hierbei dienen die Eckpunkte sowie die Teilungspunkte einer Linie (= Hälfte der Linie) als Fangpunkt für die Positionierung von Objekten. Die Abbildung unterhalb zeigt die Fangpunkte eines Polygons sowie eines Rechteckes bei Verwendung der Option "Punkt".

Line

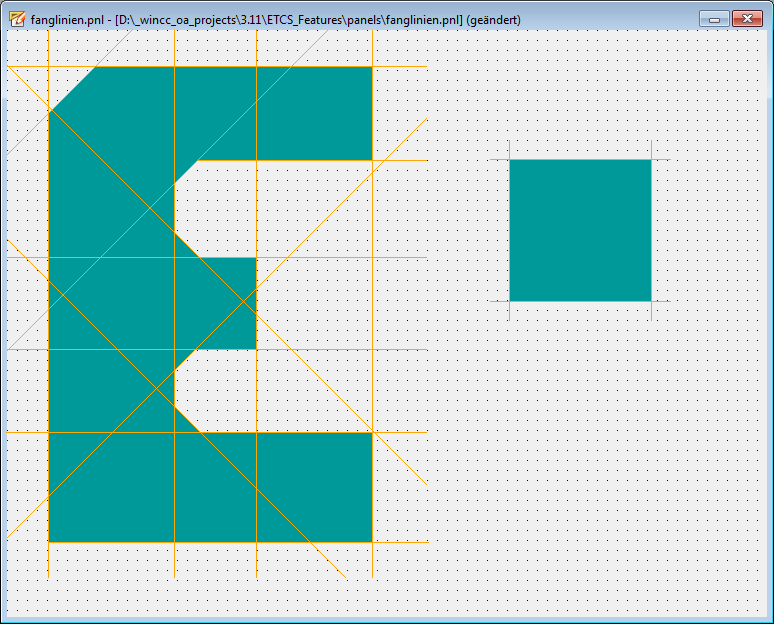

Bei der Aktivierung der Linien Option dienen sämtliche Linien des Objektes als potentielle Fangpunkte. Die Abbildung unterhalb zeigt die potentiellen Fanglinien welche verwendet werden können.

Point&Line

Wird der Modus "Point&Line" gewählt stehen sowohl die Fangpunkte des Modus "Point" als auch die "Line" Fangpunkte zur Verfügung.
