_u_range (Benutzerwertebereich)

Der Benutzerwertebereich legt den Wertebereich pro Berechtigungsstufe fest, und nicht - wie der Name vermuten lässt - pro Benutzer. Ein Benutzer kann den Originalwert in zwei Fällen innerhalb des WinCC OA Wertebereichs verändern:

  • wenn entweder gar kein Benutzerwertebereich konfiguriert ist.

  • er besitzt eine Berechtigungsstufe, für die ein entsprechender Benutzerwertebereich definiert ist und der Wert in diesen Bereich fällt.

Benutzerwertebereiche werden beim User "root" ignoriert. Das bedeutet beim User "root" wird nur der WinCC OA Wertebereich berücksichtigt. Alle anderen Benutzer sind ausnahmslos an den WinCC OA Wertebereich und die Benutzerwertebereiche gebunden.

Die zugehörigen Attribute entnehmen Sie bitte dem Anhang.

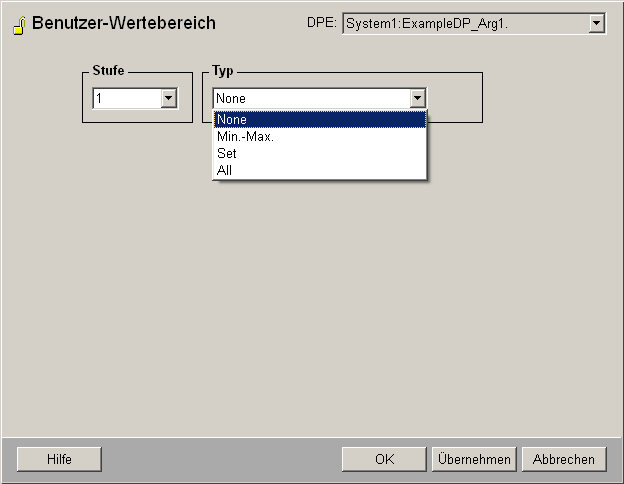

Abbildung 1. Panel Benutzerwertebereich

Panel Benutzerwertebereich

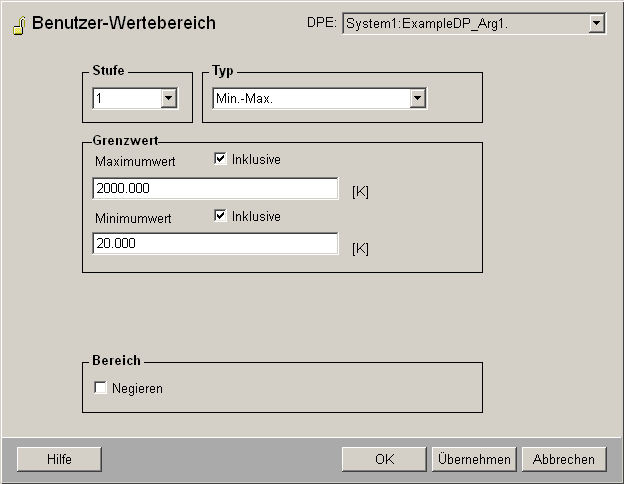

Abbildung 2. Panel Benutzerwertebereich für den Typ Min-Max

    • DPE: Combobox mit dem Datenpunktnamen und den Beschreibungen oder Alias.

    • Stufe: die Berechtigungsstufe (von 1-32) für Ihren Bereich wählen Sie über die Combobox "Stufe".

    • Typ: Daneben wählen Sie den gewünschten Typ des Bereiches (None, Min.-Max., Set, All).

  • Bei None findet keine Überprüfung statt und das Verhalten ist wie bei All. Per Default sind alle Berechtigungsstufen auf None gesetzt. Wird dieser Default einmal geändert auf "All", "Set" oder "Min.-Max.", kann anschließend nicht mehr nachträglich eine Änderung auf "None" durchgeführt werden.

  • Bei Min.-Max. müssen Sie im Feld darunter entsprechende Werte setzen. Aktivieren Sie inklusive, wenn Sie die Werte zum Bereich gehören sollen. Mit der Option "negieren" können Sie Bereiche ausschließen.

  • Sehr ähnlich können Sie bei "Set" einzelne Werte definieren, die zur jeweiligen Berechtigungsstufe gehören sollen. Sie können auch Werte mit Bereich "negieren" ausschließen. Der Eintrag der Werte erfolgt in dem Eingabefeld unter dem Hauptfeld. Über 4 Schaltflächen werden die Einträge in dieses Feld übernommen, geordnet, geändert oder gelöscht (vgl. Abbildung, WinCC OA Wertebereich).

  • Bei All gehören alle Werte des WinCC OA Wertebereichs (z.B. falls keiner definiert ist, der Wertebereich des Datentyps oder das Format des Config _common) zur jeweiligen Berechtigungsstufe.

Hinweis

Für das Verhindern jeglicher Eingaben durch den User, muss eine leeres "Set" parametriert werden.

Für einige Datentypen ist ein Mustervergleich möglich (z.B. Benutzerwertebereiche vom Typ "string" oder "uint"). Das Muster geben Sie im PARA-Panel Benutzerwertebereich Match ein (siehe _pv_range).

Weiters gibt es die Standardschaltflächen OK (Einstellungen übernehmen, Panel verlassen), Übernehmen (Einstellungen übernehmen Panel bleibt offen), Abbrechen (Panel verlassen Einstellungen verwerfen) und Hilfe (öffnet Seite der Online-Hilfe).

Weiterführende Kapitel

Lesen dazu Sie unbedingt das Kapitel _pv_range, um mehr über die Typen set und match zu erfahren!
