_pv_range ( WinCC OA Wertebereich)
Ein gültiger Originalwert muss sich immer innerhalb des WinCC OA Wertebereichs befinden. Liegt ein Originalwert außerhalb des WinCC OA Wertebereichs, kann der:
Ersatzwert gesetzt werden
Wert ignoriert werden
Gibt es für ein Datenpunktelement keine Einstellungen zum WinCC OA Wertebereich, so gelten
Datentyp-Wertebereich.
Formatangabe in _common (z.B. auf 9999 bei 4 Vorkommastellen).
Der Überwachung des WinCC OA Wertebereichs dienen die Attribute des Konfigs _pv_range. Diese entnehmen Sie bitte dem Anhang.
| Typ des Wertebereichs | Beschreibung |
|---|---|
| min-max | Eingabe von Grenzwerten |
| set | Eingabe einzelner Wert |
| match | zum Mustervergleich |
Panel WinCC OA Wertebereich

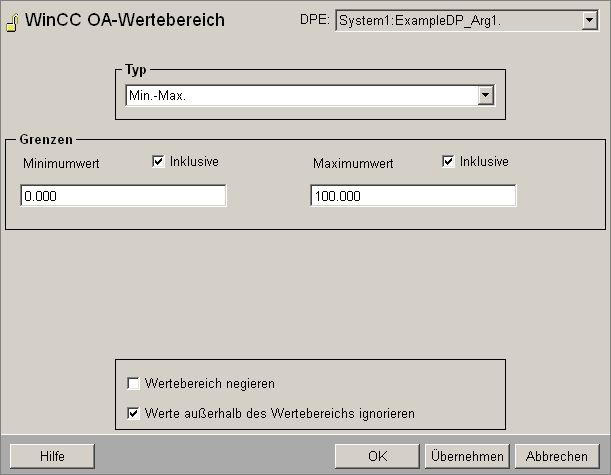

Soll eine Datenpunktvariable auf eine Verletzung des WinCC OA Wertebereichs überprüft werden, so wird je nach Datentyp ein eigenes Parametrierpanel aufgeschaltet.
DPE: im obersten Feld wird der Name des bearbeiteten Datenpunktelements angezeigt.
"Minimumwert" bzw. "Maximumwert" tragen Sie in diese Felder den oberen und den unteren Grenzwert des WinCC OA Wertebereichs der Variablen ein.
Inklusive: mit der Option bestimmen Sie, ob der Wert selbst zum Wertebereich gehören soll oder nicht.
Negieren: der WinCC OA Wertebereich ist der außerhalb der angegebenen Grenzwerte liegende Bereich.
Werte außerhalb des Wertebereichs ignorieren: mit dieser Option werden Werte außerhalb nicht in die Datenbank übernommen und nicht weiterbehandelt. Die Option kann von allen Benutzern gesetzt werden.
Set

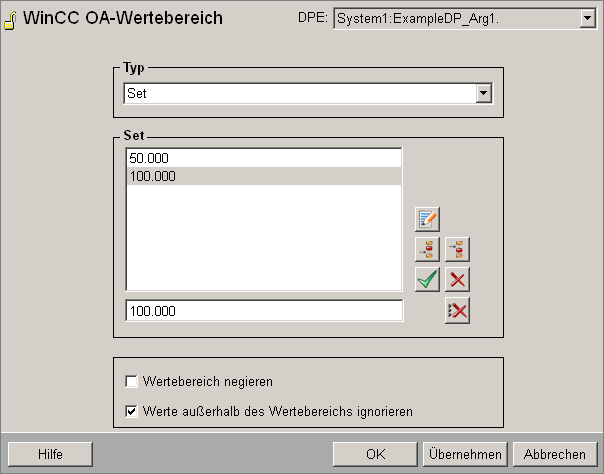

Im folgenden Panel können Sie einzelne Werte erlauben oder ausschließen.
Match

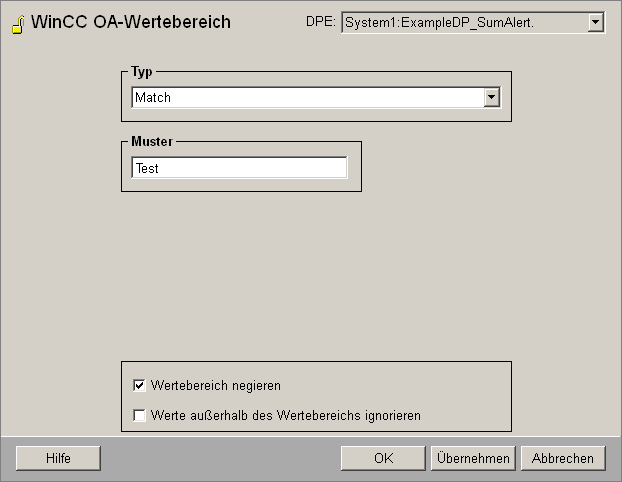

Einige Datentypen erlauben einen Mustervergleich. Das Muster geben Sie im PARA-Panel WinCC OA Wertebereich Match ein. Beim Bitmustervergleich müssen Sie mit den letzen Stellen beginnen. Im folgenden Beispiel schließen Sie Texte des Inhaltes "Test" als Text einer Summenmeldung aus.
