Arbeiten mit Rezepten

Nachdem Sie einen oder mehrere gültige Rezepttypen angelegt haben, wechseln Sie zur Registerkarte Rezepte. In diesem Panel werden die Sollwerte für die einzelnen Rezepte festgelegt.

Rezepte erstellen

Klicken Sie in der Registerkarte Rezept auf die Schaltfläche Neu
Geben Sie einen Rezeptnamen, beispielsweise "Guinness" an.

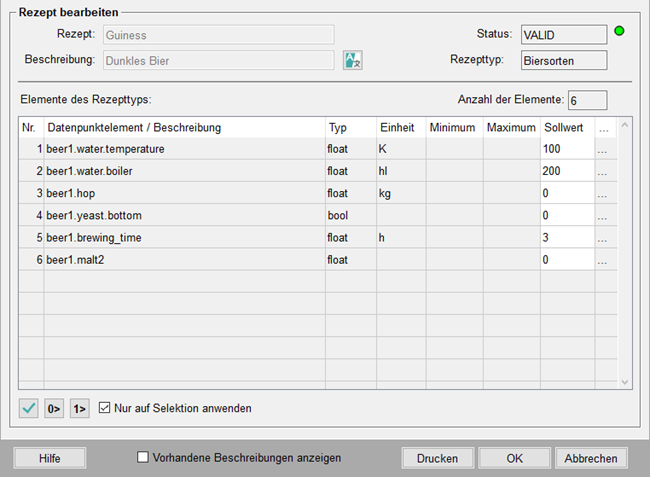

Es öffnet sich das Panel Rezepte bearbeiten, das die Datenpunktelemente des Rezepttyps enthält:

Anmerkung: Durch Selektion der Checkbox "Vorhandene Beschreibungen anzeigen", werden statt der DPE Namen deren Beschreibungen (sprachabhängig) angezeigt.

In der Spalte der Sollwerte stehen zuerst nur die Steuerzeichen "%ignore".
Klicken Sie in die Zeilen und geben Sie den gewünschten Werte direkt ein.
Zusätzlich gibt es über die Schaltfläche "..." die Möglichkeit die Werte in einem Dialog zu setzen:

Setzen Sie Ihre Sollwerte in die Spalte ein, bzw. mit %ignore können Sie Elemente ausschließen oder mit %default die Ersatzwerte (Config _default) Datenpunktelemente verwenden. Existiert kein Ersatzwert, so wird das Element wie bei %ignore behandelt.
Klicken Sie OK, wenn Sie die gewünschten Sollwerte für das Rezept gesetzt haben.

Ergebnis

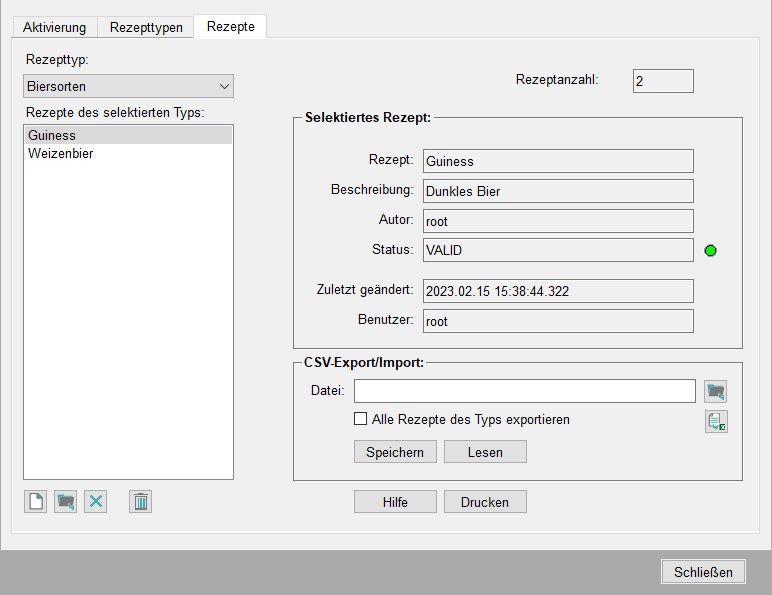

Wenn Sie die Sollwerte zugewiesen haben, wird das Rezept in die Liste der Rezepte übertragen und erhält den Status gültig (VALID):

Falls Sie einen falschen Wert zugewiesen haben, erfolgt eine Fehlermeldung und der falsche Wert wird rot markiert. Erst wenn Sie überall gültige Werte zugewiesen haben, lässt sich das Panel schließen.

Rezepte/Rezepttyp exportieren

Geben Sie den gewünschten Dateinamen ins Feld Datei ein z.B. "Guinness" für ein Rezept.
Klicken Sie auf "Speichern" .
Um sich die exportierte Datei anzusehen, klicken Sie auf die Taste "Excel" .

Durch Klicken der Schaltflächen "Lesen" können Sie die Rezepte/Rezepttypen aus einer CSV-Datei in das Panel übernehmen (siehe Registerkarte Rezepttypen, Registerkarte Rezepte).

Wenn Sie ein gültiges Rezept zu einem gültigen Rezepttyp angelegt haben, können Sie die Sollwerte in der Registerkarte Aktivierung auf die entsprechenden Datenpunktelemente übertragen (an die Peripherie senden), d.h. das Rezept aktivieren.
