Rezepte aktivieren

Erst nachdem Sie einen gültigen Rezepttyp und ein gültiges Rezept erzeugt haben (beide müssen den Status gültig - VALID - besitzen), können Sie die Sollwerte an die Peripherie schicken. Wird ein Rezept an die entsprechenden Datenpunktelemente übertragen (Rezept wird "aktiviert"), so werden alle zugehörigen Werte gleichzeitig gesetzt.

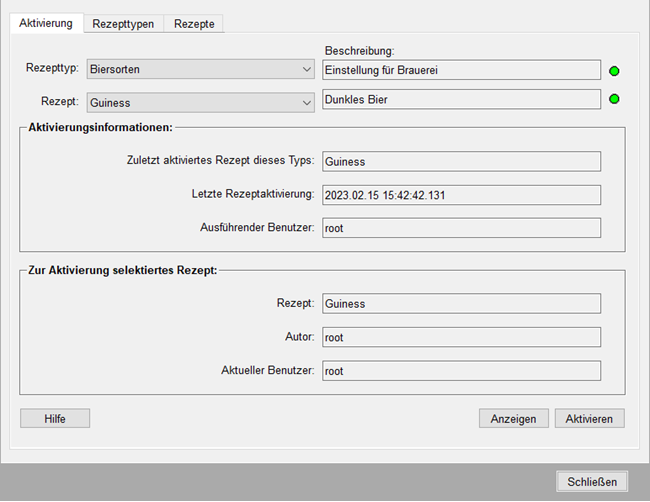

Wechseln Sie zur Registerkarte Aktivierung:

Rezepte aktivieren

Wählen Sie aus der oberen Combobox den gewünschten Rezepttyp (z.B. Biersorten) aus.
Wählen Sie aus der Combobox darunter das gewünschte Rezept z.B. Guinness aus:

Klicken Sie auf Anzeigen, um Ihre Werte nochmals zu kontrollieren.
Etwaige Änderungen müssen Sie aber im Panel Rezepte bearbeiten bzw. Rezepttyp bearbeiten vornehmen.
Klicken Sie Aktivieren, falls Sie das Rezept und dessen Werte für korrekt befinden.
Ein Dialog informiert über die Aktivierung des Rezeptes.

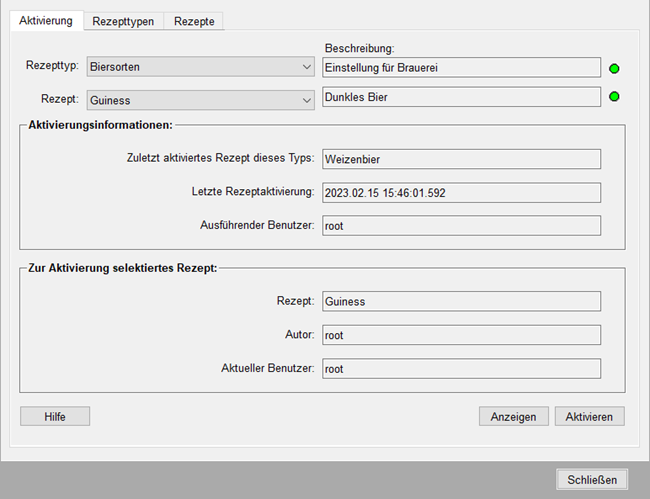

Die aktuellen Daten der Aktivierung werden in die vorgesehen Felder im Panel eingetragen:

Ergebnis

Die Daten wurden auf die Datenpunktelemente übertragen. Um dies zu kontrollieren, können Sie die Onlinewerte Ihrer Datenpunktelemente überprüfen. Sie müssen mit den angeben Werten im Panel Rezepte bearbeiten übereinstimmen. In einer realen Anlage würden Sie die entsprechenden Istwerte der Elemente kontrollieren, die von der Peripherie gemeldet werden.
