Beispiele

Abfrage nach aktuellen Daten

Mit dem Befehl:

SELECT '_online.._value' FROM 'mld_float.**'

werden die aktuellen Daten abgefragt, wie sie zum Beispiel auch über dpGet zu bekommen wären. In diesem speziellen Fall würden alle aktuellen Daten gefunden, die die Struktur "mld_float.:_online.._value" besitzen (und sich im aktuellen System befinden).

Aus dem Control-Script ist dieser Befehl wie folgt zu verwenden:

dpQuery ("SELECT '_online.._value' FROM 'mld_float.**'", tab);

Der Query-Befehl gibt als Ergebnis eine zweidimensionale Matrix zurück. Diese wird hier der Variablen tab übergeben. Da nicht bekannt ist, von welchem Format die Daten der Matrix sein werden, wird die Variable tab als Typ dyn_dyn_anytype deklariert.

Beim Auslesen ist zu beachten, dass die angeforderten Daten in der zweiten Spalte abgelegt werden. Wegen einer automatisch hinzugefügten Kopfzeile ist der erste Wert in der Zelle [2][2] zu finden, der nächste in Zelle [3][2], ..., [n][2] (mit n e N+{ 2 £ n; n = letzte Zeile}).

Abfrage nach archivierten Meldungen

Wie schon oben erwähnt, sind die verwalteten Werte in verschiedene Datenbankbereiche unterteilt. Im Control wird mit SELECT auf den Bereich mit den "normalen" Werte geschaltet. Durch die Angabe SELECT ALERT werden die gespeicherten Meldungen ausgelesen.

dpQuery ("SELECT ALERT ’_alert_hdl..value’ FROM 'mld_bit'", tab);

Bei Eintrag der DP-Ebene (hier: "mld_bit") muss keine Angabe über die Tiefe (".**") getroffen werden: diese werden vom Control ggf. ergänzt (es kann also das ".**"entfallen. Hingegen muss der Datenpunktteil ab Konfigebene (KF.DT.AT) immer angegeben werden.

Nur auf Änderungen reagieren

Bei den Query-Funktionen besteht, wie bei der Standard-Control-Programmierung, eine Möglichkeit, nur die Änderungen der Werte auszulesen. Mit einer dpQueryConnect-Funktion kann dies wie folgt realisiert werden:

main(mapping event)
{
  dpQueryConnectSingle("workfunc", TRUE, "EV_connect_single", "SELECT '_online.._value'FROM 'ExampleDP_Arg*'");
}
workfunc(string ident, dyn_dyn_anytype result)
{
  DebugN(ident, result);
}

Mit der oberen Zeile wird eine Verbindung zu allen Online-Werten der Datenpunkte hergestellt, die mit mld_ beginnen.

Bei einer Änderung wird hier die Funktion workfunc aufgerufen und dabei zwei Parameter übergeben. In letzterem werden die Ergebnisse der Abfrage geschrieben. Bei dem Auslesen der Informationen besteht ein Unterschiede zwischen Daten und Meldungen, wie im Kapitel "Queries" zu lesen ist.

Besteht die Notwendigkeit, an die Subroutine workfunc eigene Werte zu übergeben, ist dies nicht über den Funktionsaufruf möglich, da hier nur die zwei Übergabeparameter "ident" und "result" erwartet werden. Dennoch können unter Verwendung globaler Variablen eigene Daten in die Unterfunktion gelangen.

Der zweite Eintrag in der Hauptfunktion (hier TRUE) sagt aus, ob in dem Moment des Ankoppelns ein gesamtes Abbild vom aktuellen Zustand der Datenbank übermittelt werden soll.

Funktionsablauf eines SingleConnect...ALERT SINGLE

Nur, wenn einer der angemeldeten Werte den jeweiligen gültigen Wertebereich verlässt oder in diese Grenzen wiederkehrt, wird ein Wert geschrieben. Bei Start mit einem gültigen Wert hingegen wird kein Wert geschrieben. :

BEISPIEL

Für die folgenden Beispiele findet wieder der Datenpunkt ExampleDP_Arg_ Verwendung. Die Auflösung der Wildcardadressen bis auf Elementebene kann der dortigen Tabelle entnommen werden.

main(mapping event)
{
  dpQueryConnectSingle("workfunc", TRUE, "EV_connect_single", "SELECT '_online.._value'FROM 'ExampleDP_Arg*'");
}
workfunc(string ident, dyn_dyn_anytype result)
{
  DebugN(result);
}

BEISPIEL

Hier werden die Alarme aller DPs abgefragt und in einer Zeile angezeigt.

/* SimpleCtrlScriptStart {invalid} SimpleCtrlScript {SetValue} object {Text1} attribute
{backCol} value {Red} SimpleCtrlScriptEnd */
main()
{
  int rc;
  setValue("Text1","backCol","Red");
  rc = dpQueryConnectSingle( "work", 0, "ident", "SELECT ALERT SINGLE '_alert_hdl.._value'
  FROM '*'" );   DebugN ("nach QueryConnectSingle: ", rc );
}
work( string ident, dyn_dyn_anytype val )
{
  int i;
  DebugN( "Work: ", dynlen( val ) );
  for (i = 2; i <dynlen(val ); i++ )
  DebugN( "value: ", i, val[i][1], val[i][2] );
}

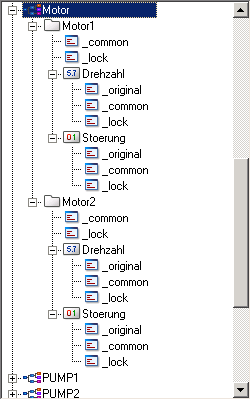

Alle Blattknoten von Datenpunkten, und davon alle Originalwerte

dpQuery("SELECT '_original.._value' FROM 'Motor1' WHERE _LEAF", tab);

Dann wird von allen Elementen das Attribut _original.._value ausgewählt.

Im dritten Schritt wird dieses Ergebnis noch auf die Bedingungen des Query überprüft. Hier werden alle momentanen Werte der einzelnen Elemente (Motor1.Drehzahl:_original.._value und Motor1.Störung:_original.._value) vom Datenpunkt Motor1 ausgegeben.

Werden z.B. die letzten 100 Zeilen aller Datenpunkte aus der Datenbank gesucht, so muss die Abfrage anders formuliert werden:

dpQuery("SELECT '_original.._value', '_original.._stime' FROM '*' SORT BY 2 LAST 100", tab);

Bei dieser Abfrage ist es wichtig, die Zwischentabelle zu sortieren, um wirklich die letzten 100 Werte zu bekommen. Generell ist die Reihenfolge der Abfrageergebnisse nämlich unbestimmt. Wenn viele Datenpunkte in der Datenbank vorhanden sind, so verursacht dies das Anlegen einer großen Zwischentabelle. In diesem Fall ist es besser, eine TIMERANGE-Funktion mit dem entsprechenden Bonus-Parameter aufzurufen. Um also die letzten 100 Werte zu bekommen, übergibt man

dpQuery("SELECT '_original.._value' FROM 'ExampleDP_Arg1' TIMERANGE(\"NOW\", \"2020.06.10 17:11:00.000\",1,100)SORT BY 1", tab);

Hier wird für den Startzeitpunkt der jetzige angegeben, die Stoppzeit wird nicht genannt. Die letzten 100 Werte werden aktualisiert und nach der Zeit sortiert.

Die aktuelle Drehzahl aller Motoren einer Anlage

Dazu setzen wir voraus, dass alle Motoren-Datenpunkte vom gleichen Datentyp Motor abgeleitet sind, der ein Element Drehzahl enthält. Die Abfrage lautet:

dpQuery("SELECT 'wert' FROM '*.Drehzahl:_original..' WHERE _DPT =  \"Motor\"", tab);

Eine weitere Möglichkeit ist folgende:

dpQuery("SELECT '_original.._value', '_original.._stime' FROM 'Motor*.Drehzahl'", tab);

Neben der Vorraussetzung, dass alle Motoren vom gleichen Typ sein müssen, muss gewährleistet sein, dass auch neu anzulegende Datenpunkte sich an die Motor... Namensgebung halten. Zusätzlich wird hier die Quellzeit mit ausgegeben.

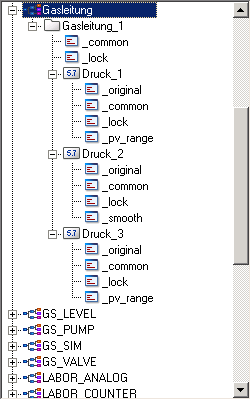

Liste von Userwertebereichen bestimmter Elemente

Mit der nachfolgenden Abfrage können verschiedene Attribute (hier: "min" und "max") von bestimmten Datenpunkten ermittelt werden:

dpQuery("SELECT 'min', 'max' FROM 'Gasleitung1.**:_pv_range'", tab);

Als Ergebnis erhält man hier die entsprechenden Grenzwerte des Config "WinCC OA Wertebereich". Die Detail-Ebene wird intern als 0 ergänzt ('Gasleitung1.**:_pv_range.0.min').
