Compressor, Fan, Mazerator, Pump - Pump2
Diese 4 Symbole werden entweder dem Datenpunkttyp Pump1 oder Pump2 zugeordnet. Bei Pumpe 1 ist keine Bedienung möglich, während Pumpe 2 bedienbar ist und beispielsweise einen Handbetrieb erlaubt. Die Abbildung zeigt die Symbole im simulierten Handbetrieb mit Wartung:

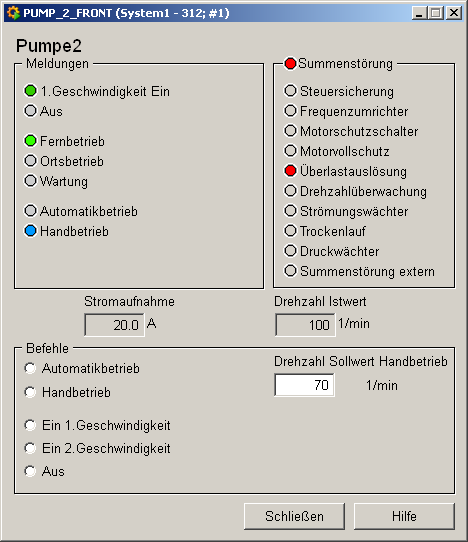

Bedienpanel Pump2
Das Bedienpanel zum Datenpunkttyp Pumpe 2 ist komplexer. Neben den Betriebszuständen gibt es eine Reihe weiterer SPS Meldungen, die eine Störung des entsprechenden Pumpenteiles anzeigen. Die Beschreibung des Bedienpanel entnehmen Sie bitte dem Bedienpanel Pump1.
Im unteren Panelbereich können Befehle an die Peripherie geschickt werden:
Automatikbetrieb, Handbetrieb erlauben einen Wechsel der Betriebsart
Im Handbetrieb können Sie zwischen 2 Geschwindigkeiten wählen oder ausschalten
Eingabe eines Drehzahl Sollwertes

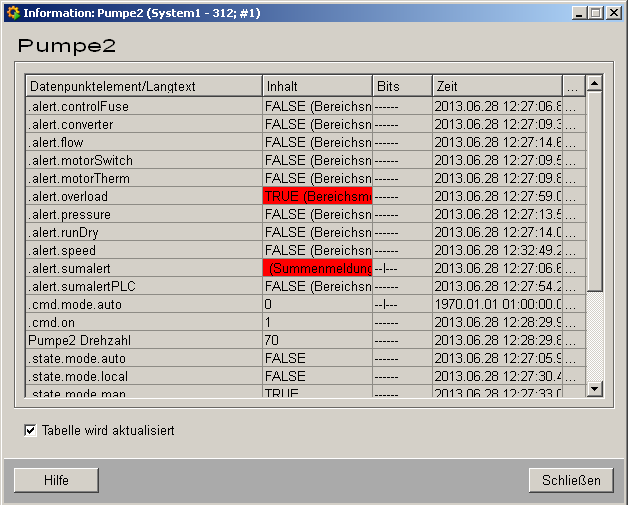

Informationspanel Pumpe2
Das Informationspanel enthält Details zu den zugehörigen Datenpunktelementen. Die Beschreibung der Datenpunkttypen und ihrer Elemente entnehmen Sie dem Kapitel Datenpunkttypen für den Symbolkatalog (siehe PUMP2) im Modul PARA.
Die Tabelle enthält alle Datenpunktelemente, entweder mit Namen oder Langtext, deren Werte (Inhalt), ihren Status (Bits) und die Quellzeit. Die Schaltflächen "..." öffnen Detailinformationen zu Ereignis oder Meldung (siehe Meldetabelle).

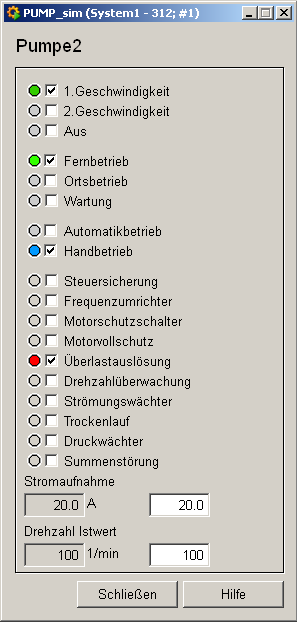

Simulation Pumpe2
Mit Rechtsklick auf das Symbol und Menüwahl Simulation öffnen Sie das folgende Panel zur Simulation einer Peripherie. Mit dem Panel können händisch Datenpunktelementen gesetzt werden. Obiges Bedienpanel lässt sich mit folgenden Eingaben im Simulationspanel visualisieren (siehe Betriebszustände simulieren):
