Grafikobjekteigenschaft lesen

Der ScriptWizard ermöglicht es mittels der Funktion "Grafikobjekteigenschaften lesen" die Werte eines bestimmten Grafikobjektelementes zu lesen und in einer Zielvariable zu speichern.

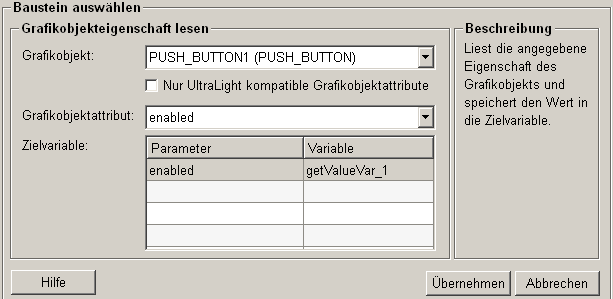

Abbildung 1. Übersicht - Grafikobjekteigenschaft lesen

Aufbau

Im Folgenden eine Auflistung mit einer entsprechenden Erklärung der verfügbaren Einstellungsmöglichkeiten sowie Schaltflächen der Funktion "Grafikobjekteigenschaft lesen".

Grafikobjekt

Die Auswahlliste des Grafikobjektes ermöglicht es, aus allen verfügbaren Grafikobjekten zu wählen.

Grafikobjektattribut

Abhängig von der Auswahl des Grafikobjektes bietet die Auswahlliste alle für das Grafikobjekt verfügbaren Grafikobjektattribute an.

Zielvariable

Die Tabelle ermöglicht die Zuweisung der vorhandenen Attribute auf die gewünschte Zielvariable. In den meisten Fällen steht nur ein Parameter zur Verfügung jedoch manche Attributen beinhalten mehrere Parameter, z.B. Attribut: "size" Parameter: "width","height".

Hilfe

Die Hilfe Schaltfläche öffnet die WinCC OA 3.14 Hilfe Datei und ermöglicht damit den Zugriff auf zusätzliche Informationen über die Funktion "Grafikobjekteigenschaft lesen".

Übernehmen

Durch das Betätigen der "Übernehmen" Schaltfläche wird der Funktions-Abschnitt für das Lesen der Grafikobjekteigenschaft abgeschlossen und der ScriptWizard übernimmt diesen in die momentan gewählte Funktion.

Abbrechen

Durch das Betätigen der "Abbrechen" Schaltfläche wird diese Funktion verworfen und es kann eine neue Funktion für den ScriptWizard gewählt werden.

Abbildung 2. "Grafikobjekteigenschaft lesen" erfolgreich hinzugefügt
