HTML Hilfe öffnen

Durch die Funktion "HTML Hilfe öffnen" des ScriptWizards kann das Aufrufen der HTML Hilfe konfiguriert werden.

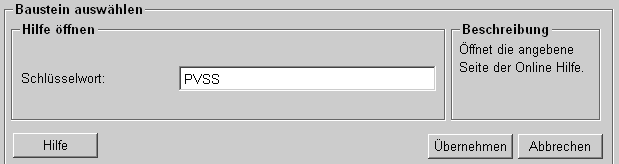

Abbildung 1. Übersicht - HTML Hilfe öffnen

Aufbau

Im Folgenden eine Auflistung mit einer entsprechenden Erklärung der verfügbaren Einstellungsmöglichkeiten sowie Schaltflächen der Funktion "HTML Hilfe öffnen".

Schlüsselwort

Durch das Angeben von einem bestimmten Schlüsselwort, kann die dazugehörige Seite in der Hilfe direkt aufgerufen werden. Die Schlüsselwörter sind in der Datei "keywords.txt" eingetragen, welche in dem Verzeichnis .../help/<LANG>/ liegen muss.

Hinweis

Sollte ein falsches Schlüsselwort angegeben werden, d.h. keine zum Schlüsselwort gehörige Seite der HTML Hilfe existieren, wird eine Warnung angezeigt.

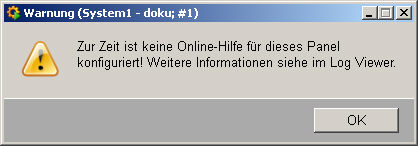

Abbildung 2. Warnung - keine zum Schlüsselwort gehörige Seite vorhanden

Hilfe

Die Hilfe Schaltfläche öffnet die WinCC OA 3.14 Hilfe Datei und ermöglicht damit den Zugriff auf zusätzliche Informationen über die Funktion "HTML Hilfe öffnen".

Übernehmen

Durch das Betätigen der "Übernehmen" Schaltfläche wird der Abschnitt für das Aufrufen der jeweiligen Hilfe Seite übernommen.

Abbrechen

Durch das Betätigen der "Abbrechen" Schaltfläche wird diese Funktion verworfen und es kann eine neue Funktion für den ScriptWizard gewählt werden.

Abbildung 3. Hilfe Aufruf erfolgreich angelegt
