Kontextmenü anzeigen

Durch die Funktion "Kontextmenü anzeigen" kann man ein Kontextmenü parametrieren.

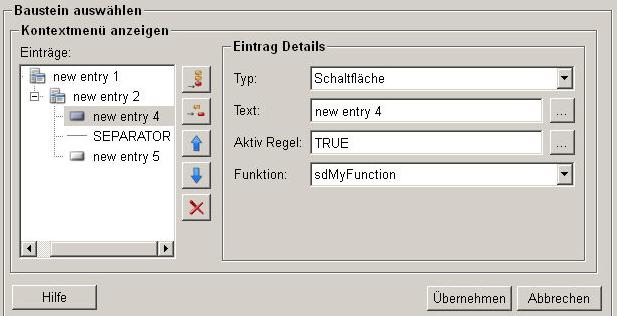

Abbildung 1. Übersicht - Kontextmenü anzeigen

Aufbau

Im Folgenden eine Auflistung mit einer entsprechenden Erklärung der verfügbaren Einstellungsmöglichkeiten sowie Schaltflächen der Funktion "Kontextmenü anzeigen".

Einträge

Unter Einträge findet man alle bereits angelegten Kontextmenü-Einträge und kann diese mit folgenden Buttons verwalten.

Eintrag hinzufügen

Erstellt einen neuen Eintrag für das Konfigurieren von einem Kontextmenü.

Subeintrag hinzufügen

Erstellt einen Unterpunkt für das konfigurierte Kontextmenü.

Auf- und abwärts verschieben

Die Anordnung der Menüeinträge kann wie gehabt mit diesen Buttons geändert werden.

Eintrag löschen

Erstellte Kontextmenü-Einträge können mit diesem Button wieder gelöscht werden.

Typ

Hier kann man den Typ, entweder Separator oder Schaltfläche, vom jeweiligen Menü-Eintrag einstellen. Schaltflächen rufen entweder eine Funktion auf, oder öffnen einen untergeordneten Menü-Eintrag. Separatoren fügen Trennlinien zwischen den Menü-Einträgen ein.

Bsp.:

Die in diesem Beispiel gezeigte Konfiguration eines Kontextmenüs würde folgendermaßen angezeigt werden:

Aktiv Regel

Ermöglicht die Einstellung, wann der Eintrag aktiv gesetzt werden soll. Hierbei können Regeln bestehend aus verfügbaren Variablen bzw. $-Parametern, welche durch Operatoren verknüpft werden, erzeugt werden.

Abbildung 2. Aktiv Regel

Variablen

Eine Auflistung der verfügbaren Variablen.

$-Parameter

Ermöglicht die Auswahl der verfügbaren $-Parameter, welche vergleichbar mit den verfügbaren Variablen verwendet werden können (siehe oben).

Operatoren

Eine Liste der Operatoren, durch die Variablen und $-Parameter miteinander verknüpft werden können

Funktion

Ermöglicht das Zuweisen einer zuvor angelegten Funktion, welche durch Klicken auf den jeweiligen Eintrag ausgeführt werden soll.

Hilfe

Die Hilfe Schaltfläche öffnet die WinCC OA 3.14 Hilfe Datei und ermöglicht damit den Zugriff auf zusätzliche Informationen über die Funktion "Kontextmenü anzeigen".

Übernehmen

Durch das Betätigen der "Übernehmen" Schaltfläche wird der Abschnitt für das Erstellen eines Kontextmenü-Eintrages übernommen.

Abbrechen

Durch das Betätigen der "Abbrechen" Schaltfläche wird diese Funktion verworfen und es kann eine neue Funktion für den ScriptWizard gewählt werden.

Abbildung 3. Kontextmenü erfolgreich angelegt
