Ethernet/IP Implizite Nachrichtenübermittlung

Omron SPS Konfiguration

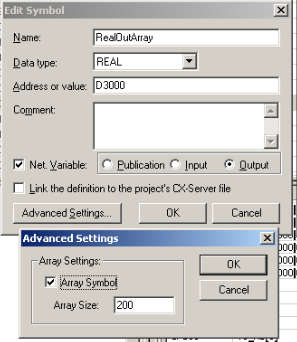

Um ein Tag für die implizite Nachrichtenübermittlung zu konfigurieren, muss es mittels CX-Programmer zur Symbol-Tabelle hinzugefügt werden und als Net. Variable für Output konfiguriert werden.

Dies muss anschließend auf die SPS übertragen werden.

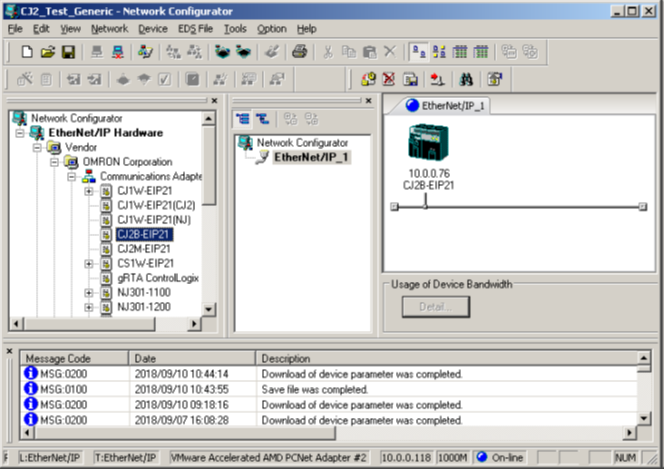

Weiters ist es notwendig mittels Omron Network Configuration Utility die Netzwerkkommunikation abzubilden. Dazu muss lediglich die SPS hinzugefügt werden und die zugehörige IP-Adresse angegeben werden. Es ist nicht notwendig einen Knoten für den WinCC OA Server anzulegen.

Für eine Omron CJ2H SPS muss hier der eingebaute Ethernet Adapter CJ2B-EIP21 verwendet werden.

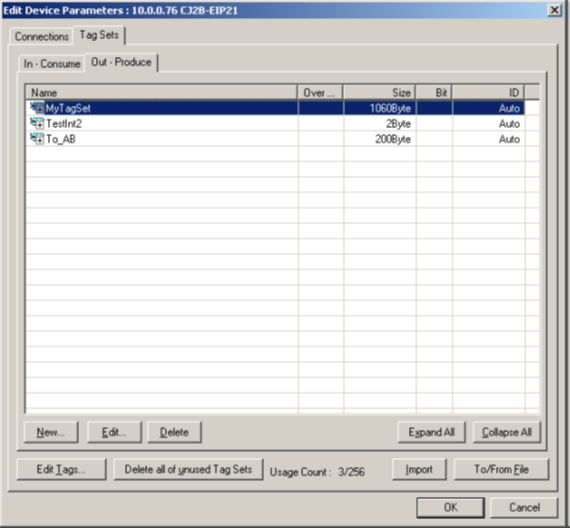

Anschließend muss ein sogenanntes "Out – Produce" Tag-Set angelegt werden, welches bis zu 8 Tags beinhalten kann. Es ist nicht notwendig hier Verbindungen zu konfigurieren, weil diese für durch die SPS initiierte Verbindungen verwendet werden. "In-Consume" Tags werden derzeit nicht unterstützt.

Die Import Schaltfläche kann dann verwendet werden, um alle Output-Tags vom aktuellen CX-Programmer Projekt zu importieren.

Hier ist sicherzustellen, dass der PLC Status auf „Not Include“ gestellt ist.

Nachdem alle Tags des Tag-Sets definiert sind, ist es sinnvoll, die Byte-Offsets zu notieren. In dem oben angeführten Beispiel hätte MyOutArray1 ein Offset von 0 Bytes, MyOutArray2 ein 101 Byte Offset. Diese Werte müssen später in WinCC OA angegeben werden, um die Daten korrekt aus dem Tag-Set zu lesen.

Anschließend kann der Dialog mittels OK geschlossen werden. Eine weitere Meldung erscheint, welche die gesamte Größe des Tag-Sets angibt. Auch dieser Wert wird später in WinCC OA benötigt.

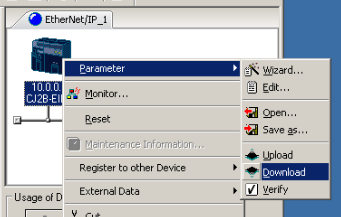

Zum Schluss muss jetzt das Projekt gespeichert und die Parameter zur SPS übertragen werden. Dies wird durch Rechtsklick auf die SPS im Netzwerk-Layout und anschließendem Klick auf Parameter und dann Download angestoßen.

ControlLogix SPS Konfiguration

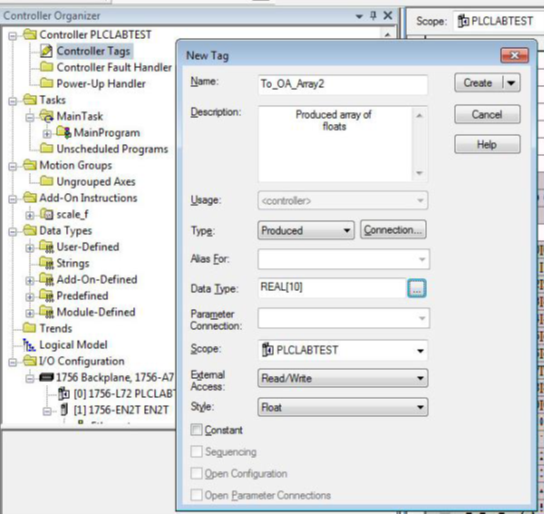

Um implizite Nachrichtenübermittlung mit ControlLogix SPSen zu verwenden müssen entsprechende Controller Tags in Logix Studio angelegt werden. Dies kann durch Rechtsklick auf Controller Tags und anschließendem Klick auf "New" gemacht werden.

Das ausgewählte Tag kann ein Skalar, eine Liste oder ein UDT (User Defined Type) sein. Es kann jedoch nur ein Tag pro impliziter Verbindung ausgetauscht werden.

Hier ist es notwendig den Tag-Namen, Datentyp und optionale Array-Dimensionen anzugeben. Außerdem muss der Typ auf „Produced“ eingestellt werden. Es ist hier nicht notwendig eine Verbindung anzulegen.

Anschließend muss die Konfiguration gespeichert und auf die SPS übertragen werden. Die konfigurierten Tags können dann über implizite Nachrichtenübermittlung von WinCC OA empfangen werden.

Konfiguration der WinCC OA Adressen

Um implizite Tag-Sets in WinCC OA verwenden zu können müssen folgende Punkte konfiguriert sein:

• SPS Verbindung – Die Verbindung zur SPS muss konfiguriert sein.
• Ein Tag-Set Eintrag, mit gleichem Namen und Größe wie in der PLC konfiguriert muss existieren. Hierbei muss Groß und Kleinschreibung beachtet werden. Diese Tag-Sets sind pro SPS zu konfigurieren. Weitere Informationen hierzu sind unter Konfiguration der WinCC OA Tag-Sets zu finden
• Ein oder mehrere Datenpunkte mit aktiven address-Configs der gegebenen SPS mit Empfangsmodus Implizit und einem angegebenen Tag-Set. Außerdem muss das Byte-Offset der Daten innerhalb des Tag-Sets angegeben sein.

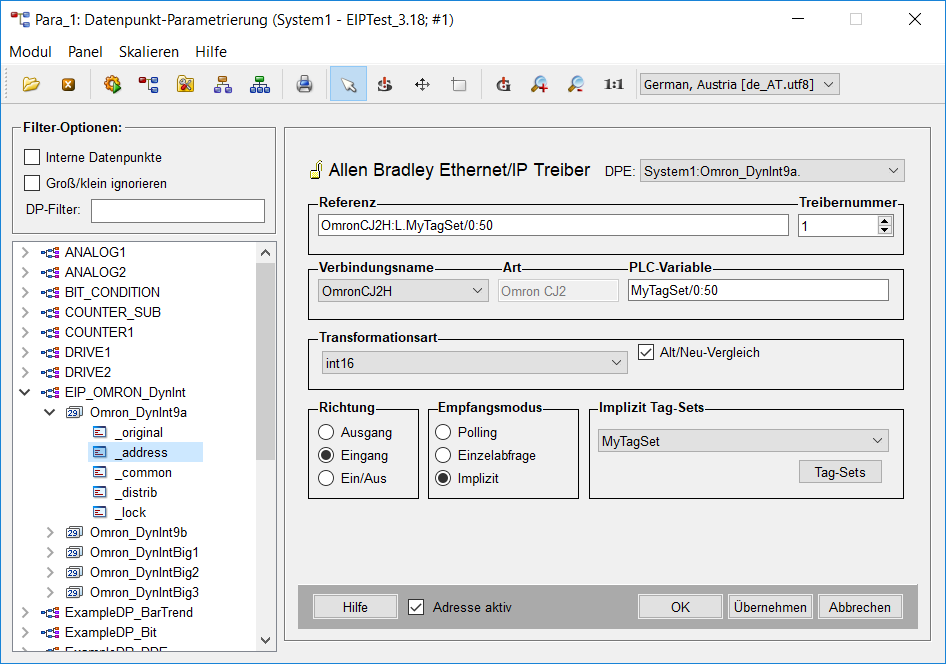

Die folgende Konfiguration zeigt zum Beispiel eine Peripherie-Adresse, die Implizite Nachrichtenübermittlung verwendet, um einen dyn_int Datenpunkt mit der Transformation int16 zu empfangen. Dies bedeutet, dass jedes Listen-Element 2 Bytes groß ist. Die Adresse „MyTagSet/0:50“ gibt ein Offset von 0 Bytes und 50 Elemente an. Das Offset muss hierbei immer angegeben werden, auch wenn bei 0 gestartet wird, das Längen-Suffix hingegen ist nur bei Arrays zu verwenden.

Der Benutzer muss hier Datenpunkt Typ, Transformationsart und Offset so konfigurieren, dass die eingehenden Daten richtig interpretiert werden. Dies erlaubt zusätzliche Flexibilität, falls Daten anders zugeordnet werden sollen.

Es ist auch möglich für Datenpunkte gleiche oder überlappende Offset anzugeben.

Konfiguration der WinCC OA Tag-Sets

Um implizite Nachrichtenübermittlung nutzen zu können, müssen in WinCC OA die entsprechenden Tag-Sets der SPS angelegt werden. Hierzu kann das folgende Panel verwendet werden, welches mittels EIP Adressenkonfigurationspanel oder von System Management / Treiber / EIP durch Klicken des Tag-Sets Buttons aufgeschaltet werden kann.

Zu Beginn sind hier keine Tag-Sets konfiguriert. Es muss hier jedoch für jedes SPS Tag-Set, mit dem mit WinCC OA kommuniziert werden soll, ein eigener Eintrag erstellt werden. Name und Größe der Tag-Sets müssen exakt der SPS Konfiguration entsprechen.

Eine Omron CJ2H SPS erlaubt bis zu 256 Tag-Sets, wobei jeweils eine Verbindung in der SPS benötigt wird. Tag Sets werden für eine SPS konfiguriert, derselbe Name kann also für mehrere SPSen genutzt werden, es muss aber für jede SPS ein eigener Eintrag erstellt werden.

Erstellen

Erstellt einen neuen Tag-Set Datenpunkt mit einem festgelegten Namen und Defaultwerten. Die Konfiguration wird erst übernommen, wenn die "Übernehmen"-Schaltfläche ausgewählt wurde. Um die Konfiguration eines Tag-Set Datenpunktes zu ändern, muss diese in der Auswahlliste gewählt, geändert und durch Klicken auf die "Übernehmen"-Schaltfläche gespeichert werden.

Entfernen

Durch diese Schaltfläche wird der gewählte Datenpunkt nach Bestätigung einer Sicherheitsabfrage gelöscht.

Einstellungen

Die Aktualisierungsrate gibt an, wie oft die SPS Tag-Sets sendet. Es ist hier möglich bis zu 20ms zu definieren, kleine Werte können jedoch die Performance des WinCC OA Event Managers beeinträchtigen. Es können Arrays statt einzelnen Werten verwendet werden, um die Systemlast zu optimieren. Für den Einsatz in einem Produktivsystem sollte immer der Alt/Neu-Vergleich aktiviert werden, um die Systemlast zu reduzieren.

Das "Wieder verbinden"-Textfeld gibt an, nach wie vielen Sekunden erneute Verbindungsversuche im Fehlerfall durchgeführt werden.

Größe gibt die Gesamtgröße des Tag-Sets in Bytes an. Der Wert muss der Einstellung des SPS Tag-Sets entsprechen.

Datenverpackung bei ControlLogix Benutzerdefinierten Typen

Leider geben die Tools nicht die Byte-Offsets für jedes Strukturelement an, wenn benutzerdefinierte Strukturen von einer ControlLogix SPS implizit übermittelt werden. Um diese Byte-Offsets händisch zu ermitteln müssen folgende Punkte beachtet werden.

Wenn der Datentyp sich von einem Feld zum nächsten ändert, füllt die SPS bis zum nächsten 4-Byte Block auf, erst danach beginnt das nächste Feld. Ein solcher Typ könnte zum Beispiel folgendermaßen angelegt sein:

Die Gesamtgröße des obigen Beispiels würde 40 Bytes betragen.

Die Gesamtgröße kann jedoch auch mit Hilfe des Tools ausgelesen werden, dazu muss Data Types / User-Defined / used UDT gewählt werden.

Tag-Set aktiv wird verwendet, um das Tag-Set zu aktivieren oder zu deaktivieren.

Information

Das Status Textfeld zeigt den aktuellen Status des Tag-Sets an. Im Fehlerfall werden hier zusätzliche Informationen angezeigt, die bei der Fehlersuche helfen.

Anzahl gibt an, wie viele Transaktionen für dieses Tag-Set seit Aktivierung oder Treiberneustart abgeschlossen wurden. Der Wert wird standardmäßig alle 5 Sekunden aktualisiert, dies kann jedoch mit Hilfe des Konfig-Eintrags „StatCheckInterval“ verändert werden.
