MQTT Konfiguration

Klicken Sie im Systemmanagementpanel auf die MQTT-Treiber Schaltfläche um das Konfigurations-Panel zu öffnen.

Abbildung 1. Systemmanagement - Registerkarte "Treiber"

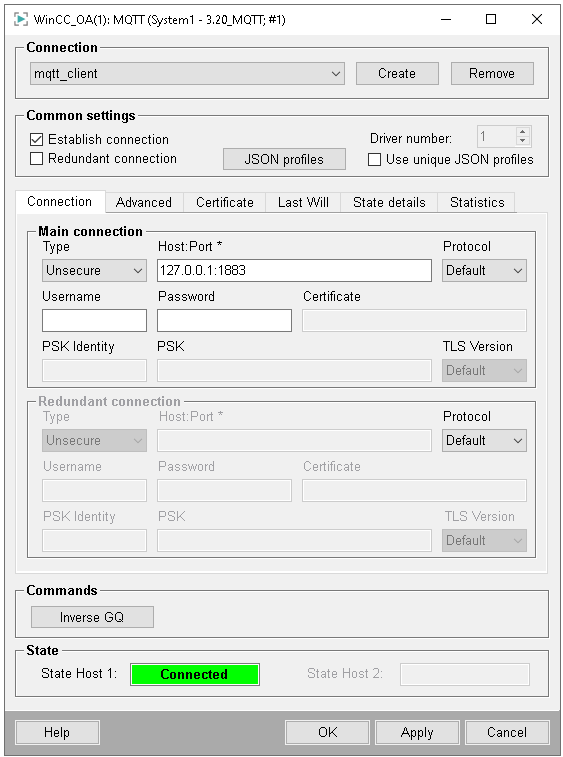

Abbildung 2. Konfigurations-Panel des MQTT-Treibers

Verbindung

Über die Combobox kann zwischen den bereits vorhandenen Verbindungen gewählt werden.

Erstellen

Ein Klick auf diese Schaltfläche öffnet einen Eingabedialog zum Anlegen einer neuen Verbindung.

Entfernen

Löscht die ausgewählte Verbindung. Aktive Geräte können nicht gelöscht werden.

Einstellungen

Verbindung herstellen

Definiert ob die Verbindung zum Broker aktiviert werden soll, sobald die Verbindung hergestellt ist.

Redundante Verbindung

Ermöglicht die Konfiguration einer redundanten Verbindung zum Broker.

JSON Profile

Klicken Sie auf diese Schaltfläche um das folgende Panel zu öffnen. Dieses Panel ermöglicht es, die Abbildung der verfügbaren JSON-Profile auf WinCC OA Attribute zu editieren.

JSON Profile

Folgende JSON-Profile sind verfügbar:

  • Wert
  • Wert & Zeitstempel
  • Wert, Zeitstempel & Status
Anmerkung: Der Config-Eintrag jsonProfileStatus muss für die Option Value, Timestamp & Status auf 1 gesetzt werden. Ansonsten ist der Status in der veröffentlichen Nachricht immer 0

WinCC OA Attribute

Das WinCC OA Attribute auf welches der JSON Objektknoten abgebildet werden soll.

JSON Objektknoten

Durch Auswahl des entsprechenden Textfelds kann der JSON Objektknoten + Pfad (z.B. "Temperature.Value" oder "Info.Timestamp") angepasst werden, der auf das entsprechende WinCC OA Attribut abgebildet wird.

Treibernummer

Wählen Sie mit Hilfe dieser Combobox die benötigte Treiberinstanznummer die mit dem Gerät verbunden werden soll.

Registerkarten

Die folgenden Registerkarten bieten weitere Konfigurationsmöglichkeiten:

Registerkarte Beschreibung
Verbindung Konfiguration der Verbindungsparameter
Advanced Konfiguration von Timeouts etc.
Zertifikat Zertifikat-Einstellungen
Last Will Definition der Last Will Einstellungen wenn der Treiber die Verbindung verliert.
Status Informationen zum Verbindungsstatus.
Statistik Statistische Informationen zu gesendeten und empfangenen Daten.

Befehle

Inverse GA

Auslösen einer inversen Generalabfrage (Schreiben aller Ausgangsadressen).

Status

Status Host 1 / Status Host 2

Zeigt den aktuellen Status von Host 1 bzw. Host 2.

  • 0 - Inactive
  • 1 - Disconnected
  • 2 - Connecting
  • 3 - Connected
  • 4 - Disconnecting
  • 5 - Failure
