Last Will

Über diese Registerkarte kann definiert werden, was der Broker im Fall eines Verbindungsverlusts übertragen soll. Andere Clients können das Last-Will-Thema abonnieren, wenn sie feststellen möchten, ob der MQTT-Treiber die Verbindung zum Broker verloren hat. Beachten Sie, dass der Last-Will nicht gesendet wird, wenn der MQTT-Treiber die Verbindung ordnungsgemäß trennt.

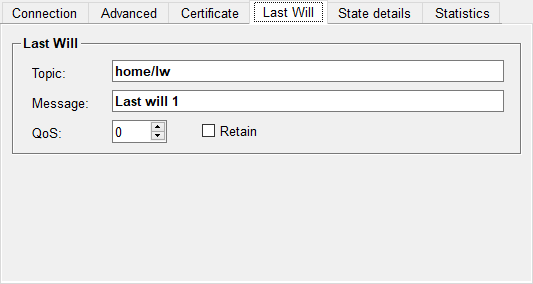

Abbildung 1. Registerkarte "Last Will"

Topic

Topic welches die Last Will Nachricht erhalten soll.

Nachricht

Die Last Will Nachricht die bei Verbindungsverlust zum angegebenen Topic gesendet wird.

QoS

Quality of Service Level der Last Will Nachricht (nähere Informationen zu QoS Levels siehe Details zum MQTT-Treiber)

0: Maximal einmal
1: Mindestens einmal
2: Genau einmal. Für mehr Information über Quality of Service, siehe Quality of Service.

Retain

Dieses Flag gibt an, ob die Last Will Nachricht vom Broker gespeichert werden soll. Wenn ein neuer Subscriber sich auf das Last Will Topic anmeldet, erhält er sofort die vom Broker gespeicherte Nachricht. Für mehr Information über Retain, siehe Retain.
