OPC DA Datenpunktgruppen

Alle Daten, die am Client beschrieben werden sollen, werden in zwei Datenpunktgruppen zusammengefasst, welche die gewünschten Datenpunktelemente enthalten.

Die Zuweisung der Datenpunktelemente = "Items" (lesbar, schreibbar) erfolgt über die Standard-Datenpunktgruppen OPCRead und OPCWrite.

In diesen Gruppen werden die Datenpunktelemente festgelegt, die der Server zum Aufbau des Adressraumes verwenden und anschließend an einen Client weitergeben soll. Als ItemID im Adressraum verwendet der Server je nach Einstellung von itemIdType den Datenpunktelementnamen oder den Alias des Datenpunktelements.

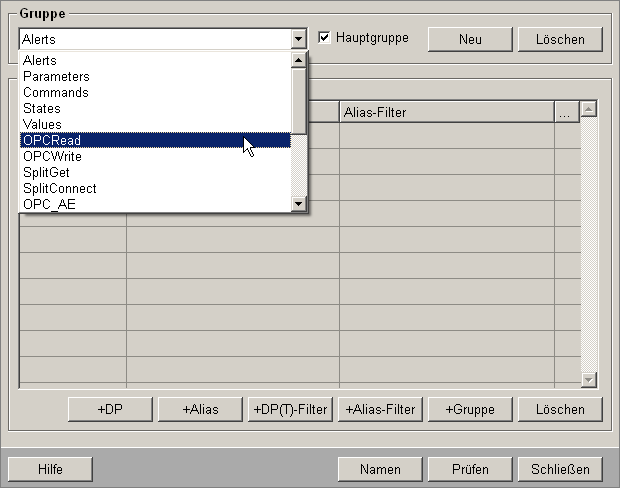

Wie Sie Datenpunktelemente den Datenpunktgruppen zuweisen, entnehmen Sie dem Kapitel Datenpunktgruppen.

Dabei sind

  • OPCRead Elemente nur lesbar (readable) für den Client

  • OPCWrite Elemente lesbar und schreibbar (readable und writable) für den Client

Alle Datenpunktelemente, die Sie in die Gruppe OPCRead eingefügt haben werden am Client mit Ihren Werten angezeigt.

Für Elemente der Gruppe OPCWrite können vom Client aus neue Werte gesetzt bzw. auch gelesen werden.

Hinweise

  • Beachten Sie, dass OPCRead- und OPCWrite-Gruppen nicht gelöscht werden dürfen. Falls Sie jedoch die Gruppen löschen, müssen Sie einen Alias für die gelöschte Gruppe(n) anlegen da ansonsten der OPC-Server der Gruppe nicht erkannt wird.

  • Wenn der OPC DA Server unter einem bestimmten neu angelegten WinCC OA Benutzer, z.B.: "OPCCLIENT" gestartet wird (-user Option) und dieser von einem OPC DA Client einen Wert erhält, wird der Wert immer mit dem Benutzer root geschrieben.

  • Es können nur Datenpunkt-Elemente des eigenen Systems verwendet werden! DPEs von verteilten Systemen werden nicht unterstützt!

  • Bei Verwendung von itemIdType = 2 kann es zu Überschneidungen von DPE-Namen und DPE-Alias kommen. Das ist der Fall, wenn der Name eines Datenpunktelements mit dem Alias eines anderen Datenpunktelements übereinstimmt. In diesem Fall wird nur eines der beiden Items (DPEs) im Adressraum abgebildet und im Logviewer eine entsprechende Fehlermeldung angezeigt.

  • Nach jeder Änderung der Gruppen (z.B. Hinzufügen eines neuen DPEs, Änderung des Filters) müssen Sie den OPC Server (WCCOAopcsrv) neu starten.

  • Bei Verwendung von DPE-Alias als ItemID muss bei Änderung des Alias der OPC Server ebenfalls neu gestartet werden, damit die ItemID im Server-Adressraum aktualisiert wird.
