Betriebsstunden-/Schaltspielzähler

Die folgenden Seiten dienen der Einführung in die Funktionsweise, sowie dem Anlegen des Betriebsstunden- und Schaltspielzählers. (im Folgenden auch BSZ und SSZ genannt)

Um dem Benutzer von WinCC OA überhaupt mitteilen zu können, wann auf welchem Gerät eine Wartung durchzuführen ist, muss zuvor ein BSZ oder SSZ auf ein Gerät parametriert werden. Durch diese Zählwerte in WinCC OA kann ein Intervall oder genauer Zeitpunkt für eine Wartung eingestellt werden.

Zwei Möglichkeiten für das Anlegen eines BSZ oder SSZ

  1. BSZ und SSZ werden mit einem dafür vorgesehenen Panel angelegt. Die Objekte (Datenpunkte), auf die sich die Zähler beziehen, müssen in WinCC OA vorhanden sein (Ausnahme: Zählung in der Steuerung - SPS - beim BSZ). Das Panel, für das Anlegen, wird aus dem Systemmanagement Panel auf der Registerkarte "Einstellungen" mit der Taste "Betriebsstd.- Schaltspielzähler" aufgeschalten.

Abbildung 1. "Betriebsstd.- Schaltspielzähler" im System Management

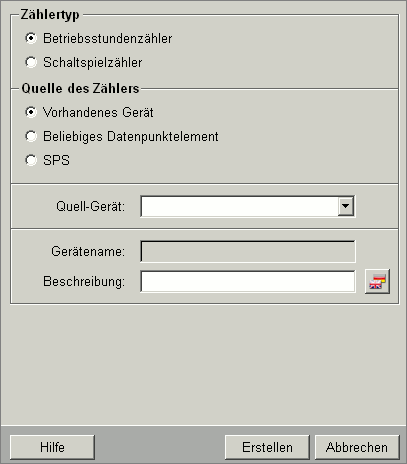

Abbildung 2. Panel für das Anlegen von BSZ/SSZ

  1. Die zweite Möglichkeit für das Anlegen eines BSZ/SSZ erfolgt mit Hilfe des Symbolkataloges im Modul GEDI. Der BSZ/SSZ kann in einem bereits vorhandenen Anlagenbild (oder bei der Neuerstellung) mit dieser Möglichkeit auch visualisiert werden.

Für die Visualisierung des BSZ/SSZ befinden sich unter den STD_OBJECTS zwei Symbole, die sich nur dadurch unterscheiden, dass eines der beiden Symbole die parametrierte Beschreibung anzeigt. Die Einheit wird am Symbol des BSZ in Stunden "h" angezeigt. Für den SSZ wird keine Einheit bei normalen Wartungsintervallen, permanente Wartungsintervalle werden in Stunden "h" angezeigt.

Symbole für BSZ und SSZ
Abbildung 3. Symbol für BSZ und SSZ ohne Anzeige der Beschreibung
Abbildung 4. Symbol für BSZ und SSZ mit Anzeige der Beschreibung

Nach dem Einfügen des Symbols in ein Panel (drag & drop) kann mit Hilfe des Referenz-Editors ein BSZ oder SSZ angelegt werden. (siehe auch Grundlagen Standardsymbole)
