Wartungen

Wartungstypen

Mit dem Wartungspaket stehen dem Benutzer von WinCC OA , bei der Definition einer Wartung, sechs Wartungstypen zur Verfügung. Es wird zwischen Wartung und Tausch unterschieden (d.h. drei Typen mit Wartung und drei Typen mit Tausch).

• Normale Wartung: Wartung, in Abhängigkeit eines Intervalls, welches in Stunden bzw. Schaltspielen angegeben wird. Nach der Durchführung einer solchen Wartung beginnt das Intervall von Neuem. (analog zu einem 10.000 km Service bei Kraftfahrzeugen)

• Permanente Wartung: Wartung nach einem bestimmten Intervall von Stunden, unabhängig von der Laufzeit des Gerätes selbst. (analog zur Serviceplakette bei einem Kraftfahrzeug). Nach einer permanenten Wartung wird das Intervall automatisch neu gesetzt.

• Wartungsdatum: Ident mit dem Wartungstyp "Permanente Wartung", allerdings Angabe eines genauen Zeitpunkts für die Wartung. Nachdem diese Wartung durchgeführt wurde, kann ein neues Wartungsdatum eingestellt werden.

• Normale Lebensdauer: Ident mit dem Wartungstyp "Normale Wartung", allerdings erfolgt hier ein Tausch. Das Rücksetzen der Gesamtbetriebsstunden erfolgt nicht automatisch und kann nur manuell im Simulationspanel (siehe auch erfolgen.(analog zu einem Tausch des Zahnriemens alle 90.000 km bei Kraftfahrzeugen)

• Permanente Lebensdauer: Ident mit dem Wartungstyp "Permanente Wartung", allerdings erfolgt hier ein Tausch. Das Rücksetzen der Gesamtbetriebsstunden erfolgt nicht automatisch und kann nur manuell im Simulationspanel (siehe auch erfolgen.(analog zu einem Tausch der Bremsschläuche alle 5 Jahre)

• Tauschdatum: Ident mit dem Wartungstyp "Wartungsdatum", allerdings erfolgt hier ein Tausch. Das Rücksetzen der Gesamtbetriebsstunden erfolgt nicht automatisch und kann nur manuell im Simulationspanel (siehe auch erfolgen.

Wartung definieren

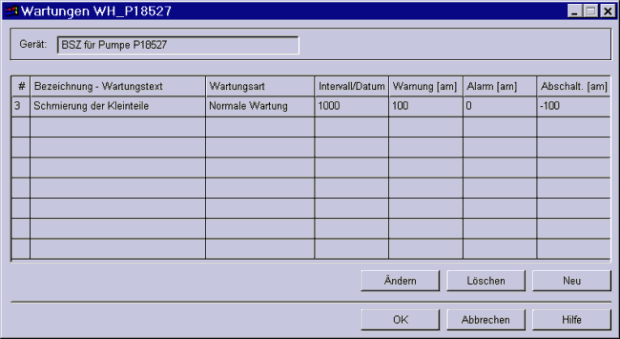

Für die Definition einer Wartung gibt es ein eigenes Panel. Dieses öffnet sich durch Klick Links auf die Taste "Wartungen" im Panel für das Ändern der Parameter des BSZ/SSZ. (siehe auch Panel für das Ändern der Parameter)

Die einzelnen Schaltflächen auf diesem Panel haben folgende Aufgabe:

• Taste "Ändern": Ändert eine im Panel selektierte Wartung.

• Taste "Löschen": Löscht eine im Panel selektierte Wartung.

• Taste "Neu": Eine neue Wartung wird angelegt.

• Taste "OK": Das Panel schließt sich und die Änderungen werden gespeichert.

• Taste "Abbrechen": Das Panel schließt sich ohne irgendwelche Änderungen zu übernehmen.

• Taste "Hilfe": Link zur Online-Hilfe.

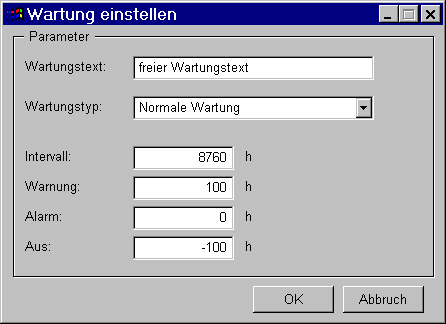

Die Taste "Neu" öffnet ein weiteres Fenster, in dem eine Wartung eingestellt werden kann.

Hier können folgende Einstellungen vorgenommen werden:

• Wartungstext: Eingabe eines frei wählbaren Textes zur Beschreibung der Wartung. Dieser Text soll eine Kurzanweisung für den Wartenden darstellen.

• Wartungstyp: Es stehen 6 verschiedene Wartungstypen zur Verfügung. (siehe auch Wartungstypen)

• Intervall: Angabe nach wie vielen Stunden bzw. Schaltspielen die Wartung durchgeführt werden muss.

• Warnung: Angabe wie viele Stunden/Schaltspiele vor/nach dem Ende des Intervalls eine Warnung erstellt werden soll. (Das Minuszeichen vor dem angegebenen Wert bedeutet ein Überschreiten des Intervalls um so viele Stunden/Schaltspiele.)

• Alarm: Angabe wie viele Stunden/Schaltspiele vor/nach dem Ende des Intervalls ein Alarm erstellt werden soll. (Warnung und Alarm sind im Meldeschirm zu sehen und zu quittieren. Auch im Wartungsprotokoll ist ersichtlich, ob eine Warnung oder ein Alarm vorliegt.)

• Aus: Angabe wie viele Stunden/Schaltspiele vor/nach dem Ende des Intervalls, das Statusbit für das Abschalten des Gerätes gesetzt werden soll. Dieses Statusbit wird im Panel für die Bedienung, sowie neben dem Symbol für den BSZ bzw. SSZ angezeigt. (Im Meldeschirm erfolgt ein Eintrag, dass das Gerät abgeschaltet werden soll.)

Beispiel

Anlegen einer Wartung für das Gerät Pumpe "P18527" auf dem ein BSZ parametriert wurde.

Ablauf:

1. Panel für das Erstellen einer Wartung öffnen.

2. Mit der Taste "Neu" einen Eintrag in der Tabelle definieren.

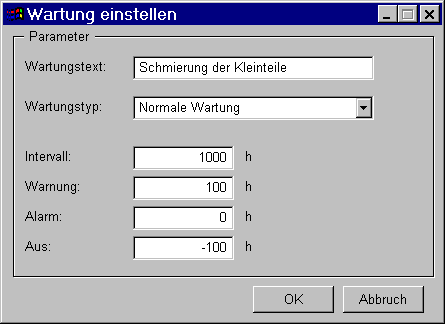

3. Einstellungen vornehmen: Wartungstyp "Normale Wartung", Intervall 1000 Stunden, Warnung 100 Stunden vorher, Alarm genau bei Ende des Intervalls, Aus bei Überschreitung des Intervalls um 100 Stunden.

1. Mit der Taste "OK" wird die eingestellte Wartung in die Tabelle aufgenommen.

1. Nochmaliges Betätigen der Taste "OK" und die Wartung wird gespeichert und zugleich ins Wartungsprotokoll übernommen.

Ergebnis

Eine Normale Wartung im Intervall von 1000 Stunden für das Gerät Pumpe "P18527" ist angelegt.
