Parametrierung im Wartungspaket
Im Zusammenhang mit dem Wartungspaket gibt es zwei wichtige Panels (Panel für die Bedienung, Panel für das Ändern der Parameter), deren Funktionen nachfolgend beschrieben sind.

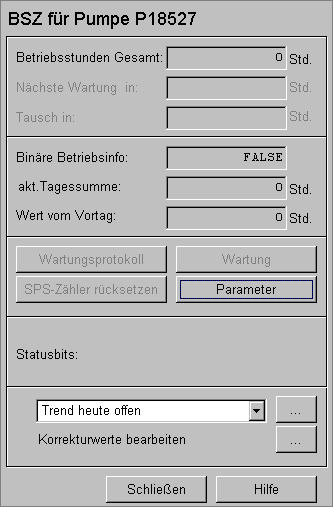

Panel für die Bedienung
Das Panel für die Bedienung des BSZ/SSZ kann auf zwei Arten geöffnet werden:
Klick Links auf das Symbol für den BSZ/SSZ im Anlagenbild.
Klick Links auf das Symbol des Gerätes im Anlagenbild, auf dem ein BSZ/SSZ parametriert wurde, dann Klick auf die Taste "Betriebsstunden". (Für den SSZ Taste "Schaltspiele")
Folgende Funktionen sind in diesem Panel integriert:
Ganz oben steht der Datenpunktname bzw. die Beschreibung für den BSZ/SSZ.
Anzeigen: Betriebsstunden Gesamt, Nächste Wartung/Tausch in Stunden/Schaltspielen, Binäre Betriebsinfo (Wert des Quelldatenpunktelements), aktuelle Tagessumme, Wert vom Vortag.
Ganz unten kann durch Auswahl aus der Combobox und anschließendes Betätigen der Taste "..." ein Trend geöffnet werden. Korrekturwerte können bearbeitet werden mit der Taste "...".
Beim Setzen von Statusbits erscheinen in der Zeile "Statusbits:" die jeweiligen Symbole:
Wert wurde noch nie gesetzt.
Parametrierte Wartung (Gerät sollte ausgeschaltet werden)Taste "Wartungsprotokoll": Öffnet das Wartungsprotokoll, wenn Wartungen für dieses Gerät definiert sind. (sonst ist diese Taste ausgegraut)
Taste "Wartung": Es öffnet sich ein Childpanel, in dem die angelegten Wartungen für diesen BSZ/SSZ zu sehen sind. Nach der Durchführung kann, durch Selektion aus dieser Liste und Klick Links auf die Taste "OK", eine Wartung in WinCC OA abgeschlossen werden. Siehe auch Wartung durchführen. (falls keine Wartungen definiert sind, bleibt diese Taste ausgegraut)
Taste "SPS-Zähler rücksetzen": Bei Zählung mittels SPS kann mit dieser Taste der SPS-Zähler rückgesetzt werden. (sonst ist diese Taste ausgegraut)
Taste "Parameter": Das Parametrierpanel für den BSZ/SSZ wird geöffnet. (siehe auch Panel für das Ändern der Parameter)
Taste "Schließen": Das Panel für die Bedienung wird geschlossen.
Taste "Hilfe": Link zur Online-Hilfe.

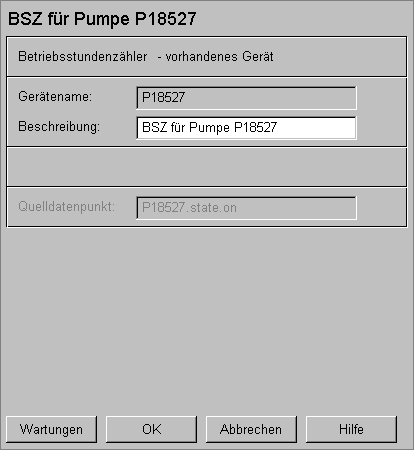

Panel für das Ändern der Parameter
Das Panel für das Ändern der Parameter für den BSZ/SSZ kann wiederum auf zwei Arten geöffnet werden:
Klick auf die Taste "Parameter" im Panel für die Bedienung.
Klick Rechts auf das Symbol für den BSZ/SSZ, ein Popup-Menü öffnet sich und durch Auswahl des Eintrages "Eigenschaften" öffnet sich das Panel für das Ändern der Parameter.
Mit diesem Panel können nachträgliche Änderungen an den Einstellungen des BSZ/SSZ vorgenommen werden.
Folgende Funktionen bietet dieses Panel:
Ganz oben steht der Datenpunktname bzw. die Beschreibung für den BSZ/SSZ.
Die Quelle des Zählers wird angezeigt.
Gerätename (ausgegraut, kann nicht mehr verändert werden) und Beschreibung werden angezeigt.
Anzeige des Quelldatenpunktelements (ausgegraut, kann nicht mehr verändert werden).
Taste "Wartungen": Durch Klick auf diese Taste, öffnet sich ein weiteres Fenster, in dem alle parametrierten Wartungen für den jeweiligen Zähler zu sehen sind. Es können in diesem Fenster neue Wartungen angelegt, geändert oder gelöscht werden. (siehe auch Wartung definieren)
Taste "OK": Speichert die Änderungen und schließt das Panel.
Taste "Abbrechen": Schließt das Panel ohne vorgenommene Änderungen zu speichern.
Taste "Hilfe": Link zur Online-Hilfe.
