Grundlagen
Die BACnet-Applikation ist ein Paket, das verschiedene Möglichkeiten zur Konfiguration/Anwendung von BACnet-Objekten und -Geräten entweder aus dem BACnet-Netzwerk oder aus einer EDE-Datei (Engineering Data Exchange-Datei) bietet. Diese Möglichkeiten sind:
-
Browsen nach Geräten im Netzwerk und nach Objekten in einem Gerät
-
Anlegen von Geräten und Objekten in WinCC OA
- Anlegen von Objekten in einem Gerät
-
Anzeigen von Geräten / Objekten
-
Bedienung und Visualisierung von Geräten und Objekten über Faceplate in WinCC OA
-
Kommunizieren mit dem BACnet-Gerät (oder einem anderen BACnet-konformen Controller) über Dienste
Die einmalige Herstellerkennzeichnung (Vendor ID) von © ETM professional control GmbH 2022 bei BACnet ist 314. Siehe auch Vendor IDs.

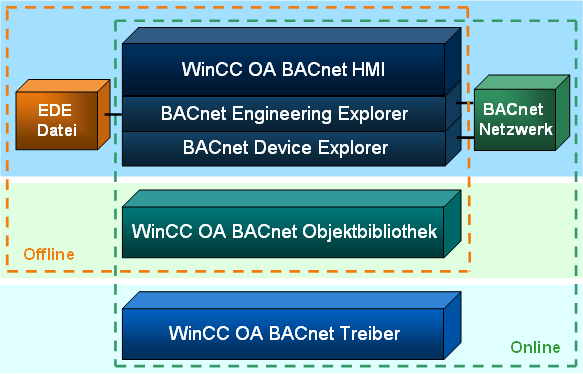

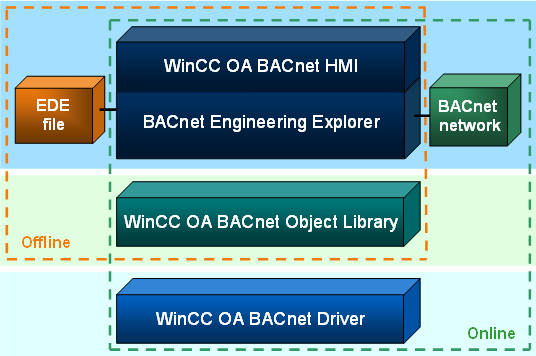

Die WinCC OA BACnet Applikation besteht aus den folgenden Teilanwendungen:
WinCC OA BACnet Treiber
Über den WinCC OA BACnet Treiber wird die Verbindung zu einem oder mehreren BACnet Devices hergestellt. Nur wenn der BACnet Treiber parametriert wurde und eine Peripherieadresse zum BACnet Device definiert wurde, ist die Kommunikation mit dem BACnet Device möglich. Für detaillierte Informationen zum BACnet Treiber siehe Grundlagen BACnet Treiber.
WinCC OA BACnet Objektbibliothek
Bei der WinCC OA BACnet Objektbibliothek handelt es sich um eine firmenneutrale Objektbibliothek, welche die Parametrierung und Visualisierung von Objekten aus dem Bereich der Gebäudeautomation (z.B.: Lüfter, Lampe, etc.) in einem WinCC OA Projekt ermöglicht.
Diese Visualisierung findet über Symbole und Faceplates statt (siehe Symbole und Faceplates - Allgemein). Die Symbole und Faceplates der BACnet Objektbibliothek wurden auf Basis der Standardobjektbibliothek entwickelt und entsprechend den Anforderungen erweitert.
Technisch gesehen handelt es sich bei der BACnet Objektbibliothek um ein Subprojekt, welches in ein WinCC OA Projekt einfach und schnell eingebunden wird.
WinCC OA BACnet HMI
Das WinCC OA BACnet HMI (Human Machine Interface) setzt sich zusammen aus zwei Panels, welche das Browsen nach Devices und Objekten im BACnet Netzwerk oder einer EDE Datei ermöglichen und die direkte Parametrierung ausgewählter Objekte erlauben:
BACnet Engineering Explorer
Dient zum Browsen nach BACnet Devices und Objekten im BACnet Netzwerk oder einer EDE Datei. Die gefundenen Devices/Objekte können mit der dazugehörigen Parametrierung in WinCC OA angelegt werden. Zusätzlich können neue Objekte im Device oder von WinCC OA aus angelegt und wieder gelöscht werden. Beim Anlegen und Löschen von Objekten in Geräten gibt es meist geräteabhängige Einschränkungen, d.h. manche Geräte lassen das Anlegen und Löschen nur von gewissen Objekten zu oder erlauben dies nicht.
Es sind zwei Arten des Engineerings möglich:
- Online Engineering
-
Das BACnet Netzwerk wird nach BACnet Devices durchsucht. Wenn Devices gefunden werden, können diese schnell und einfach in WinCC OA angelegt werden. Zusätzlich können die Devices nach Objekten durchsucht und ebenso automatisch in WinCC OA angelegt werden. Eine tabellarische Auflistung der gefundenen/angelegten Devices bzw. Objekte ermöglicht die direkte Parametrierung der Objekte über Faceplates. Zusätzlich können über den Engineering Explorer neue, unparametrierte Objekte im Device angelegt und wieder gelöscht werden.
- Offline Engineering
-
Die Geräteinformationen werden aus EDE Dateien eingelesen und im Engineering Explorer tabellarisch dargestellt. Objekte, die aus einer EDE Datei ausgelesen wurden, können angelegt und evtl. wieder gelöscht werden. Die Parametrierung der einzelnen Objekte über Faceplates ist hier genauso möglich.
BACnet Device Explorer
Zeigt die in WinCC OA existierenden Objekte jedes BACnet Devices an und ermöglicht das Bedienen und die Visualisierung der einzelnen Objekt-Properties über Faceplates.
