Konfiguration des MQTT-Publishers

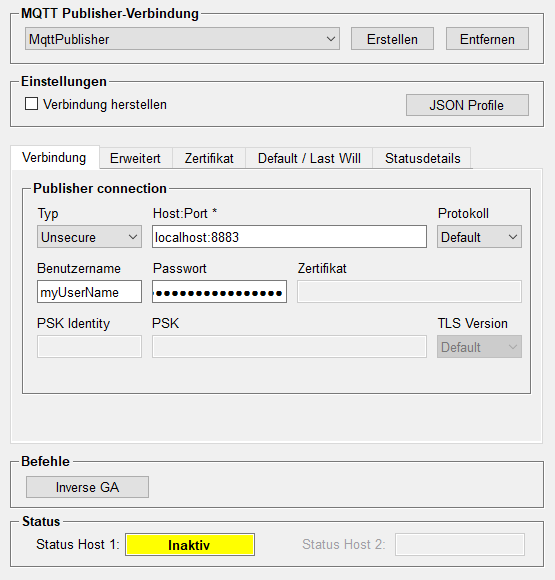

Das Konfigurationspanel für den MQTT-Publisher befindet sich unter:
Data Access Konfiguration
Eine Beschreibung wie Sie die zu veröffentlichen Daten definieren findet sich im Kapitel Data Access for the MQTT Publisher.
MQTT-Publisher Verbindung
Sie können eine der bestehenden Verbindungen mittels der Kombobox wählen oder eine neue mittels der Erstellen-Schaltfläche anlegen.
Die Entfernen-Schaltfläche kann verwendet werden um die momentan gewählte Verbindung zu entfernen.
WCCOAmqttpub
Manager innerhalb des Projektes angefügt werden.Einstellungen
- Verbindung herstellen
- Legt fest ob die Verbindung zum Broker gleich aufgebaut werden soll, sobald die Verbindung konfiguriert wurde.
- JSON Profile
-
Durch Klicken auf diese Schaltfläche wird das Panel zum Editieren des Mappings für die verfügbaren JSON Profile geöffnet, die Beschreibung des JSON Profil-Konfigurationspanel findet sich unterhalb.

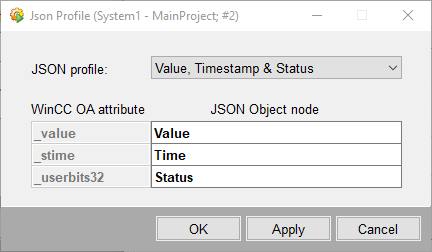

JSON Profil-Konfigurationspanel
- JSON Profil
-
Folgende JSON Profile stehen zur Verfügung:
- Value
- Value & timestamp
- Value, timestamp & status
- WinCC OA Attribut
- Das WinCC OA Attribut auf welches der JSON Knoten gemapped werden soll.
- JSON Objektknoten
- Wählen Sie das entsprechende Textfeld zum Bearbeuten des JSON Objekt Knotens und Pfades (z.B. "Temperature.Value" oder "Info.Timestamp"), welche auf das jeweilige WinCC OA Attribut gemapped werden sollen.
Konfigurationsreiter
Folgende Reiter bieten weitere Einstellungsmöglichkeiten:
| Reiter | Beschreibung |
|---|---|
| Verbindung | Konfiguration des Hosts, der Benutzerberechtigungen, usw. |
| Erweitert | Erweitere Einstellungen (Verbindungsaufbau, Intervalle, usw.) |
| Zertifikate | Zertifikatseinstellungen |
| Default / Last Will | Last Will Einstellungen die definieren, was der Broker im Falle eines Verbindungsverlustes an andere Clients senden soll. |
| Statusdetails | Details zum Verbindungsstatus |
Commands
- Inverse GQ
- Löst eine inverse Generalabfrage aus, was bedeutet, dass alle exportierten DPEs-Daten veröffentlicht werden.
Status
Status Host 1 / Status Host 2
Zeigt den Verbindungsstatus von Host 1 / Host 2 an. Folgende Zustände sind möglich:
- 0 - Inactive
- 1 - Disconnected
- 2 - Connecting
- 3 - Connected
- 4 - Disconnecting
- 5 - Failure
