Panel AC-Parametrierung

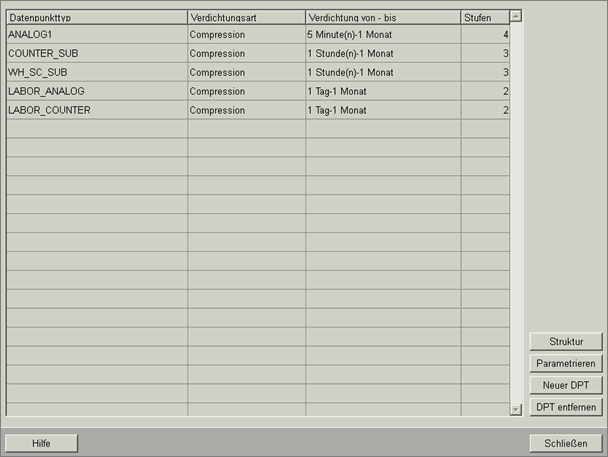

Die Tabelle im Hauptpanel enthält die wichtigsten Daten der AC-Typen auf einen Blick (falls Sie schon welche angelegt haben):

• Datenpunkttyp: enthält den Namen aller Datenpunkttypen.

• Verdichtungsart: ist Compression.

• Verdichtung von - bis: gibt das erste und letzte Verdichtungsintervall an.

• Stufen: enthält die Anzahl der angelegten Kompressionsstufen.

Das Panel enthält defaultmäßig die Datenpunkttypen die für die Standardobjekte notwendig sind (siehe Standardsymbole). Die folgenden Schaltflächen stehen in diesem Panel zur Verfügung:

• Struktur ...

Zeigt die Datenpunkttypstruktur in einem Fenster an.

• Neuer DPT ...

Erstellt einen neuen Datenpunkttyp (AC-Typ). Im Dialog muss der Name und der Datentyp definiert werden. Der Ursprung der Datenpunktelemente liegt auf dem Element "value" der angelegten Datenpunkte. Von diesem Wert ausgehend, werden die Kompressionsstufen berechnet. Auf dieses Element müssen die Werte der Treiber parametriert werden. Es sind analoge und digitale Datenpunkttypen erlaubt.

• Parametrieren ...(oder Doppelklick auf den gewünschten Typ)

Ö ffnet die entsprechenden Parametrierfenster zur Detailparametrierung der Typen (siehe unten).

• DPT entfernen

Wenn ein AC-Typ ausgewählt ist, werden der Datenpunkttyp und alle Datenpunkte dieses Typs gelöscht und aus der Tabelle entfernt. Es erfolgt eine Sicherheitsabfrage.

• Hilfe

Öffnet diese Seite der Online-Hilfe.

Arbeiten mit dem Panel

Folgende Links bringen Sie zu den angeführten Beispielen:
