Pie Chart Widget
Das Pie Chart Widget ist praktisch für eine schnelle und klare Visualisierung der Datenverteilung durch kleinere oder größere Segmente.
Datentypen
| Datentyp | Unterstützt? |
|---|---|
| int | ✓ |
| uint | ✓ |
| float | ✓ |
| long | ✓ |
| ulong | ✓ |
| string | ✗ |
| char | ✗ |
| bool | ✗ |
Einstellungen

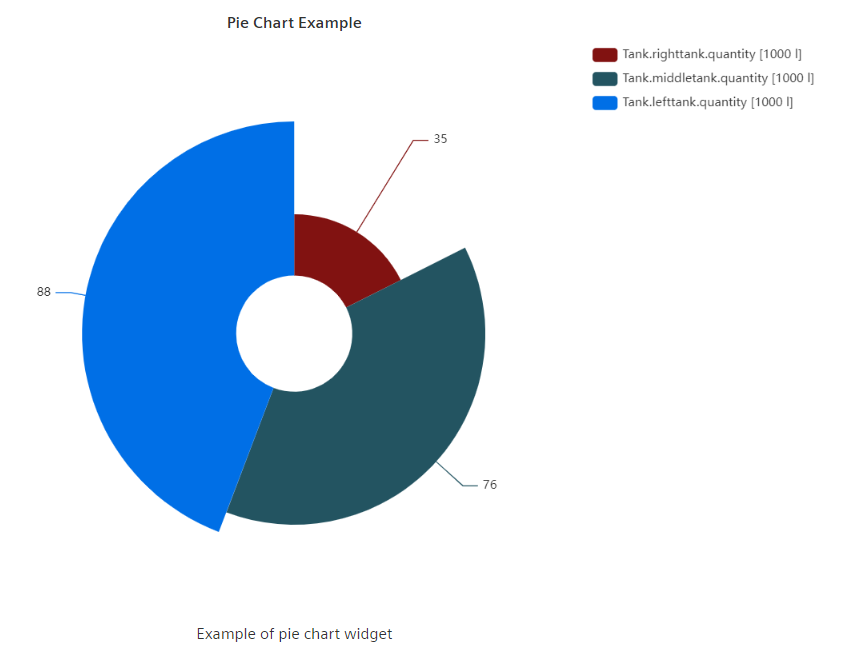

Das Pie Chart kann in einem von vier Charttypen angezeigt werden. Dieser wird über die zugehörige Radiobox ausgewählt. Der Radius des Charts kann über den Slider darunter angepasst werden. Für den Nightingale-Charttypen kann zusätzlich noch der "Rose Type" als "Area" oder "Radius" angegeben werden. "Area" verwendet hierbei für jedes Segment einen gleich breiten Kreissektor und der proportionale Anteil des Werts wird nur über die Dicke des Segments angezeigt. "Radius" hingegen stellt sowohl den zugehörigen Sektor als auch die Dicke des Segments proportional dar.
Der entsprechende Tooltip kann mit der Checkbox deaktiviert werden.
Die Beschriftung der einzelnen Segmente kann deaktiviert werden oder innerhalb, außerhalb oder zentral im Segment angezeigt werden. Es kann zwischen der Anzeige dvon "Name", "Wert", "Prozentanteil", "Name und Wert" oder "Name und Prozentanteil" ausgewählt werden.
Die Legende kann in einer beliebigen Ecke des Widgets gezeigt werden und horizontal oder vertikal gruppiert werden. Für jede Wertserie kann nun der Name oder die Beschreibung vom Datenpunkt übernommen oder selbst gesetzt werden. Weiters kann die Farbe direkt gewählt werden. Die Formatierung des Wertes kann vom Datenpunkt übernommen werden oder selbst gesetzt werden. Die zugehörige Einheit wird ebenfalls vom Datenpunkt übernommen oder gesetzt. Bei direktem Setzen steht zusätzlich eine Übersicht von SI-Einheiten zur Auswahl.
