Sankey Chart Widget

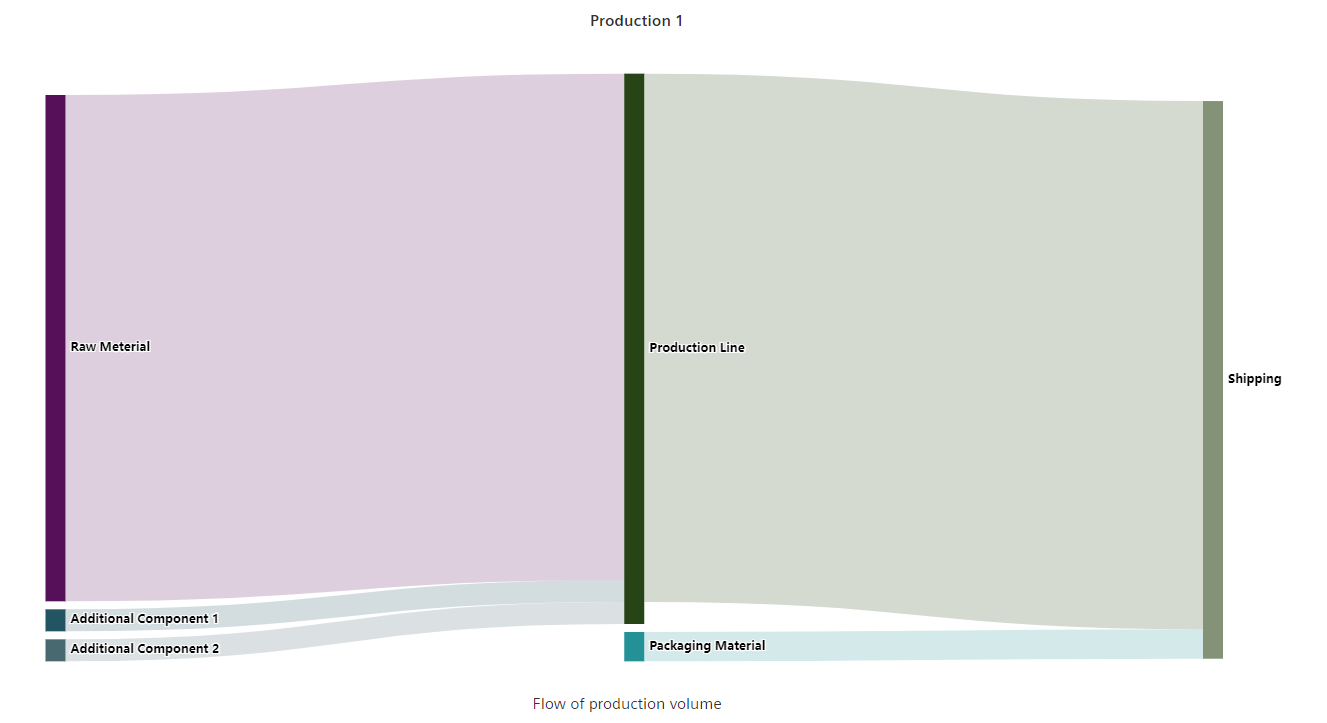

Das LineSankey Chart zeigt einen oder mehrere Datenpunktwerte in einem Graphen.
Datentypen
| Datentyp | Unterstützt? |
|---|---|
| int | ✓ |
| uint | ✓ |
| float | ✓ |
| long | ✓ |
| ulong | ✓ |
| string | ✗ |
| char | ✗ |
| bool | ✓ |
Einstellungen
Widget View-Konfigurationen
Die einzelnen Knoten fungieren als Fixpunkte zwischen den Datenflüssen und können in allen Projektsprachen benannt und mittels eines Farbselektors eingefärbt werden.
Die Datenflüsse werden als Links von einem Startknoten zu einem Zielknoten eingetragen. Die Dicke des Links ist dann proportional zum Wert der verlinkten Datenquelle.
Die Knoten können entweder "Rechts", "Links" oder im "Blocksatz" angezeigt werden. Der ganze Graph kann horizontal oder vertikal ausgerichtet werden. Mit dem Fokus können verschiedene Teile des Diagramms hervorgehoben werden, wenn der Mauszeiger darüber verweilt. Die Optionen hierfür sind "Kein", "Selbst", "Serie" oder "Nachbarschaft". Der Standardwert ist hierbei "Kein".
