ULC UX Widget

Das ULC UX-Widget zeigt vordefinierte Panels über eine ULC UX-Verbindung.

VORSICHT: Jedes ULC UX Widget innerhalb des Dashboards benötigt eine eigene ULC UX-Lizenz. D.h.: 2 ULC UX Widgets benötigen 2 ULC UX Lizenzen, zusätzlich zur Dashboard-Lizenz.

Zusätzliche Anforderungen

Zusätzlich zu den allgemeinen Voraussetzungen des Dashboards müssen folgende Anforderungen berücksichtigt werden:

Für die Verwendung des ULC UX-Widgets muss ein explizites Schreibberechtigungsbit konfiguriert werden, indem der Config-Eintrag [wssServer] canWritePermissionBit verwendet wird. Dieses Bit muss für den Dashboard-Benutzer gesetzt werden.
Das Dashboard muss im „Lesen/Schreiben“-Modus gestartet werden, indem der Parameter ?dbrw zur URL des Dashboards hinzugefügt wird, z. B.:
```
https://localhost/data/dashboard/index.html?dbrw
```
Eine UI Client Lizenz ist erforderlich.

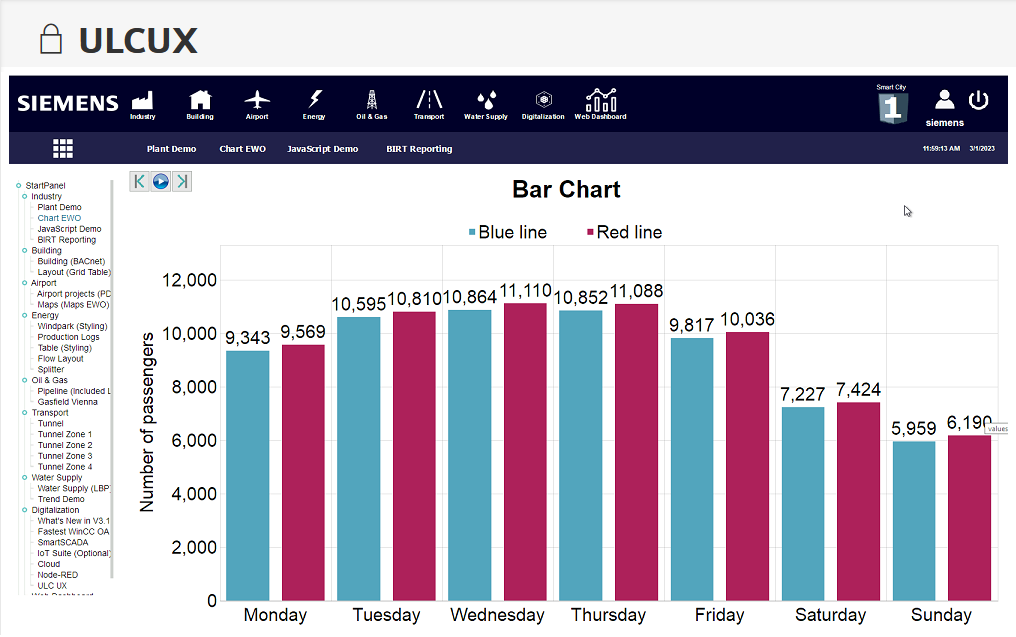

Abbildung 1. ULC UX widget

Einstellungen

Das ULC UX-Widget kann entweder das Standardpanel, welches das für den ULC UX konfigurierte Standardpanel ist, oder ein benutzerdefiniertes Panel anzeigen. Das benutzerdefinierte Panel wird aus allen im Projekt vorhandenen Panels über den Panelselektor ausgewählt.

Der Standardhost für das ULC UX-Widget ist der Gleiche wie für das Dashboard selbst. Es kann stattdessen auch ein anderer Host definiert werden, wie z.B.: ein abgesetzter Webserver.

Die UI Argumente für das ULC UX-Widget innerhalb des Dashboards können mit dem Config-Eintrag [ulcUX]dashboardUiArguments unabhängig der Argumente des Standard ULC UX gesetzt werden.
