Archive anlegen und parametrieren

useValueArchive

Für die Wertearchivierung wird nur mehr die History DB verwendet. Alarme können weiterhin in die RAIMA-Datenbank archiviert werden. Beachten Sie dabei, dass in RAIMA archivierte Werte nicht nach ValueArchive überspielt werden können.

Anmerkung: Die Verwendung der Datenarchivierung in der RAIMA-Datenbank wird offiziell nicht mehr unterstützt. Historische Alarminformationen können weiterhin in der RAIMA-Datenbank gespeichert werden. Das bedeutet, dass der Config-Eintrag useValueArchive nicht auf 0 gesetzt werden darf.

VORSICHT: Beim Nachziehen eines Projektes werden die ausgelagerten Datensätze nicht mit nachgezogen. Diese werden automatisch konvertiert, wenn diese zu einem späteren Zeitpunkt wieder ins System eingelagert werden. Beachten Sie, dass dies nur die Alarm-Archivsätze der RAIMA-Datenbank betrifft!

Anmerkung: Die History DB erfordert vor Ihrer Verwendung eine entsprechende Konfiguration (siehe Datenarchivierung und interne Archiv-DPs).

VORSICHT: Wenn eine Abfrage an den ValueArchive-Manager zu einer Fehlermeldung führt (wenn keine Daten zurück zum Client gesendet werden, sondern eine Fehlermeldung), wird der Speicher nicht freigegeben und der Speicherverbrauch steigt.

Archiv anlegen

Um die Daten mit der History DB archivieren zu können, müssen Sie folgende Einstellungen vornehmen.

Im VISION öffnet die Schaltfläche Datenbank Konfiguration der Registerkarte Datenbank im System Management das Panel Archivauswahl.

Anmerkung: Die Schaltfläche Datenbank Konfiguration existiert nur, wenn Sie die History DB verwenden. Bei der RAIMA Datenbank heißt die entsprechende Schaltfläche Data-Manager (siehe System Management).

Sie können auch mit der Kommandozeilenoption -p para/archive/archive_select.pnl das folgende Panel öffnen:

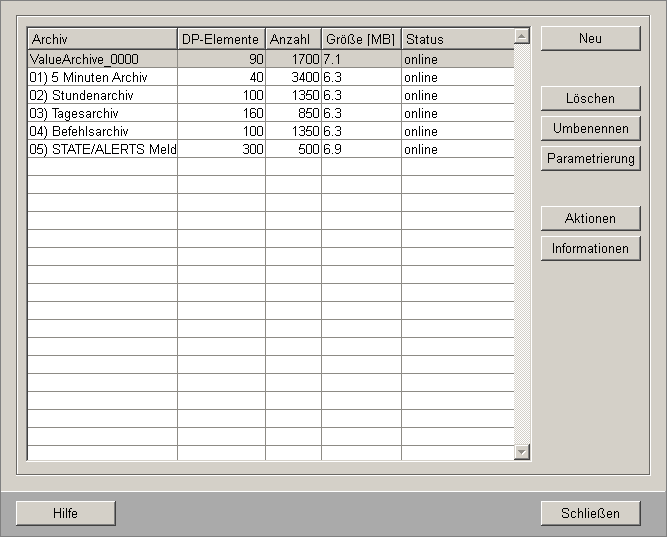

Die Tabelle des Panels zeigt folgende Einträge:

Den Namen des Archivs

Zahl der maximalen Datenpunktelemente pro Archivsatz (siehe Historiendatenbank Konfiguration)

Zahl der maximalen Werte pro Archivsatz (Elemente, Historiendatenbank Konfiguration)

Voraussichtliche maximale Größe des Archivsatzes

Status (gestoppt, gelöscht oder online). Der Status online wird durch das Starten der Archivierung ausgelöst (siehe Archivierung starten). Falls das Projekt redundant ist, werden beide Backups H1 und H2 neben dem Status angezeigt.

Standardmäßig sind bereits 6 Archive angelegt. Jedes Archiv kann hundert Datenpunktelemente speichern - eine Erweiterung ist gegebenenfalls möglich. Im ValueArchive_0000 werden die internen Datenpunkte gespeichert. Folgende Tabelle zeigt die Defaulteinstellungen der Archive.


Archiv	Anzahl der DPE's	Anzahl der Tupel	Vorbe- legt	Anzahl der Archive	Switchtime (Tage)	unge-sichert	Größe /Satz	Max. Größe [MB]
ValueArchive_0000	300	500	33	3	0	alle	6,9	20,7
5 Minuten Archiv	200	500	2	14	1	7	6,3	88,2
Stundenarchiv	200	850	13	12	31	2	7,9	94,8
Tagesarchiv	400	500	47	10	366	2	7,4	74
Befehlsarchiv	300	500	25	3	-	alle	6,9	20,7
Meldungsarchiv	300	500	104	3	-	alle	6,9	20,7

Neu

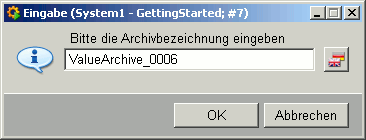

Die Schaltfläche Neu... öffnet ein Dialogfenster, wo Sie einen Namen für Ihr Archiv eingeben.

Abbildung 2. Dialog zum Anlegen des Archivs

Mit OK bestätigen Sie den Eintrag. Damit wird auch ein DP _ValueArchive_<num> angelegt. Mit Abbrechen wird kein Archiv angelegt. Standardmäßig sind 10 Archive 0-9 (_ValueArchive_0 bis _ValueArchive_9) angelegt, sowie jeweils auch die DP _ValueArchive_<num>_2 für redundante Systeme.

Anmerkung: Es wird dringend empfohlen, diese Archivdatenpunkte über die vorgesehenen Panels zu parametrieren und nicht direkt über die entsprechenden PARA-Panels.

Ein weiterer Dialog weist darauf hin, dass Sie erst das Archiv parametrieren müssen, bevor Sie den Archivierungsprozess in der Console starten.

Löschen

Mit Löschen wird das Archiv aus dem Panel gelöscht, die Daten bleiben erhalten. Es erfolgt eine Sicherheitsabfrage! Dabei wird nur der Archivstatus umgesetzt, die eigentlichen Archivdaten werden nicht gelöscht.

Umbenennen

Mit Umbenennen können Sie in einem weiteren Dialog z.B. "Wöchentlich" als Namen zuweisen.

Parametrierung

Die Schaltfläche Parametrierung öffnet das Panel Historiendatenbank Konfiguration, wo Sie die Parametrierung vornehmen.

Aktionen

Die Schaltfläche Aktionen öffnet das Panel Historiendatenbank Aktion (Archivsatzwechsel, Sichern, Löschen, ...)

Information

Die Schaltfläche Information öffnet ein Statusfenster, dass Sie über den Stand des Datensatzwechsels, der Löschung, Komprimierung etc. informiert.

Anmerkung: Die Archive liegen in <proj_path>db/wincc_oa/VA_*. Um Archive endgültig zu löschen, sind neben dem Löschvorgang (siehe oben) auch alle Dateien in diesem Verzeichnis zu entfernen.

Schließen

Mit Schließen verlassen Sie das Panel.

Hilfe

Die Schaltfläche Hilfe führt zur entsprechenden Seite der Online-Hilfe.

Archiv parametrieren

Markieren Sie im Panel Archivauswahl eine Zeile.
Klicken Sie auf Parametrierung.

Das Panel Historiendatenbank Konfiguration besteht aus den 5 Registerkarten Größe, Zeit, Statistik, Backup H1 (bei redundanten Systemen ist auch die Registerkarte Backup H2 sichtbar) und Erweiterte Einstellungen.

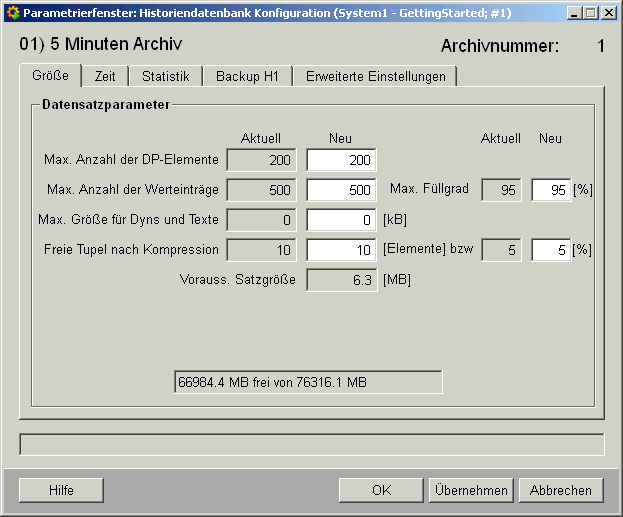

Größe

Anmerkung: Die voraussichtliche Archivsatzgröße darf 2048 MB nicht überschreiten, sonst erfolgt eine Warnung!

In dieser Karte definieren Sie die Größe des Archivsatzes (Datensatzparameter).

Klicken Sie in das jeweilige Feld, dessen Wert Sie eintragen wollen. Es können für die Kompression, für die Sicherung und für die Löschung jeweils maximal 9999 Archivsätze parametriert werden.
Ein Dialog öffnet sich und gibt den möglichen Bereich an.
Abbildung 4. Dialog Elementanzahl
Im Eingabefeld tragen Sie die gewünschte Größe ein, und bestätigen mit OK, oder verlassen Sie mit Abbrechen den Dialog.

Max. Anzahl der DP-Elemente (standardmäßig wird der Wert 100 vorgeschlagen)

Max. Anzahl der Werteinträge (standardmäßig wird der Wert 5000 vorgeschlagen)

Max. Größe für Dyns und Texte (standardmäßig 0): d.h. für Werte variabler Größe. Normalerweise sind Einträge Integer, oder Floatwerte. Sollten zusätzlich Dyn's oder Texte archiviert werden, so kann hier dafür ein zusätzliches Größenlimit angegeben werden. Der Wert 0 bedeutet keine Limitierung.

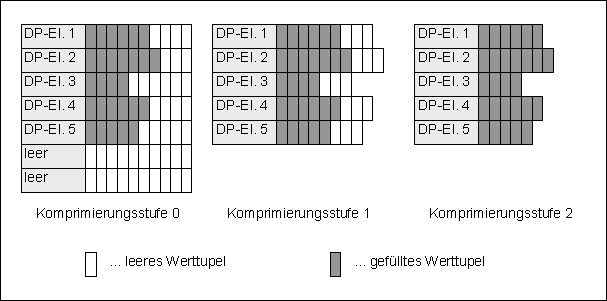

Freie Tupel nach Kompression: bestimmt die Anzahl der freizuhaltenden Werteinträge pro DPE bei der Komprimierung in Stufe 1 (siehe auch History DB - Komprimierung der Archive). Dieser Wert wird durch eine fixe Anzahl (standardmäßig 0 - der Wertebereich für diese Parametrierung richtet sich nach der eingestellten max. Anzahl der Werteinträge) und/oder einen Prozentsatz in Abhängigkeit der bisher geschriebenen Werte (standardmäßig 5%) festgelegt. Werden beide Felder verwendet, so gilt der größere Wert.

Voraussichtliche Satzgröße: sie wird aus den obigen Einträgen ermittelt.

Max. Füllgrad: bestimmt, wie voll der aktuelle Archivsatz wird (standardmäßig wird eine Füllung von 95% vorgeschlagen ). Der Füllgrad ermöglicht z.B. dass nachträglich Korrekturwerte in einen Archivsatz geschrieben werden können. Der maximale Füllgrad kann nur in den Grenzen von [-1..95]% eingegeben werden. Ein Füllgrad > 95% wird auf 95% gesetzt. Ein Füllgrad < 95% wird übernommen. Der Füllgrad wird für die maximale Anzahl an Werteinträgen parametriert. Bei einem Archivsatzwechsel werden die Werte aus dem Puffer je nach der Quellzeit in den alten oder neuen Archivsatz geschrieben. Für redundante Systeme ist ebenfalls ein Puffer notwendig. Um einen synchronen Archivsatzwechsel durchzuführen.
Das Textfeld ganz unten (nur lesbar), welches den Speicherverbrauch anzeigt, ist erst sichtbar, wenn der Datenpunkt _DiskSpaceCheck einen Eintrag im Element Device (z.B. C:/) hat (siehe Überwachen der Festplatten).

Anmerkung: Wechselt man ein archiviertes DP-Element in der HDB zwischen 2 Archive hin und her (A1 -> A2 -> A1 -> A2), muss zumindest einmal beim ersten (zugewiesenen) Archiv (A1) ein Archivsatzwechsel gemacht werden bevor man das DP-Element wieder diesem Archiv (A1) hinzufügt. Dies ist erforderlich, weil die Archive DP-Element-Zuordnungen nur pro Archivsatz kennen.

Anmerkung: Bei Angabe der freien Tupel pro DPE nach der Komprimierung in Stufe 1, kann ein Wert, der schließlich den max. Füllgrad des Archives übersteigt, parametriert werden. Das Archiv kann so nach der Komprimierung "größer" werden. Zum Beispiel: Parametrierung von 20% freie Werteinträge nach Komprimierung, aktivieren der automatischen Komprimierung. Wird ein Archiv nun gleichmäßig auf 95% pro DPE gefüllt, so erfolgt der Archivsatzwechsel und die automatische Komprimierung bewirkt ein Vergrößern des Archives auf 114%.

VORSICHT: Ist als maximaler Füllgrad -1 gesetzt, werden keine Archivsatzwechsel durchgeführt, wenn das Archiv voll ist. Dies setzt aber voraus, dass durch zeitgesteuerte Archivsatzwechsel (siehe Archivsatzwechsel) eine vollständige Füllung des Archives zuverlässig verhindert wird. Ansonsten ist Datenverlust zu erwarten.

Mit OK speichern Sie die Einträge und kehren zur Archivauswahl zurück.

Mit Übernehmen speichern Sie ohne das Panel zu verlassen.

Mit Abbrechen verlassen Sie das Panel ohne Speichern der Daten.

Mit Hilfe schalten Sie diese Seite der Online-Hilfe auf.

Anmerkung: Diese Schaltflächen haben in allen Registerkarten dieselben Funktionen.

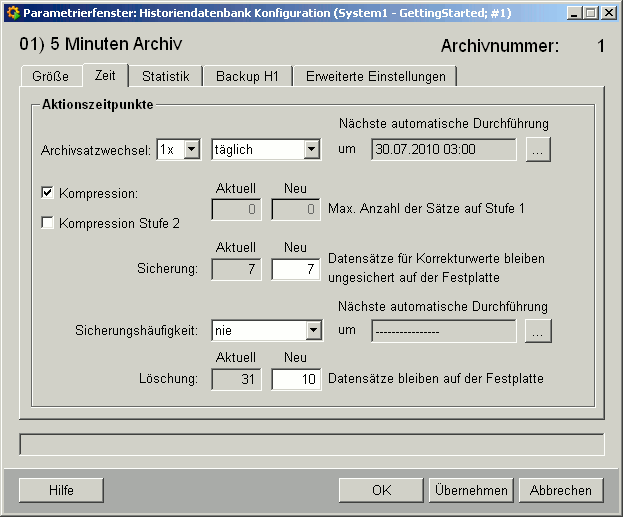

Zeit

Hier definieren Sie die Zeitpunkte (die Zeit ist die "lokale" Zeit. Die Zeit wird intern auf UTC-Zeit umgerechnet und die Dateisätze des Archivs tragen den UTC-Wechselzeitpunkt in ihren Dateinamen per Default) an denen automatisch ein Archivsatzwechsel durchgeführt wird (neuer Archivsatz wird begonnen), gespeichert (Archivsatz wird gesichert) oder gelöscht wird. Siehe Archive auslagern/sichern. Wenn Sie den Typ "täglich" selektieren, können Sie außerdem noch selektieren, wie viel mal pro Tag das Archiv gewechselt werden soll (1-24).

Wählen Sie aus der Combobox, wie oft ein Archivsatzwechsel gemacht werden soll.

Anmerkung: In redundanten Systemen ist zu berücksichtigen, dass der Dateiwechsel (siehe die Option "Archivsatzwechsel" oberhalb) in einem definierten Zeitraster erfolgen muss. Erfolgt der Dateiwechsel durch Erreichen des maximalen Füllgrades, kann dies zum Datenverlust führen, wenn die Dateinamen auf den beiden Servern nicht ident sind.

Ein Klick auf die Schaltfläche ... öffnet den Dialog zur Zeitangabe. Der Default ist jeweils Mitternacht (00.00).

Abbildung 6. Dialog Filewechselzeitpunkt

Tragen Sie die gewünschte Zeit ein und bestätigen Sie mit OK.
Der aktuelle automatische Aktionszeitpunkt wird angezeigt. Erst wenn der Zeitpunkt erreicht ist, werden die neuen Werte übernommen.

Anmerkung: Beachten Sie, dass die Aktionszeitpunkte absolute Systemzeiten sind so dass, sich der Offset zu UTC bei Sommer/Winterzeit ändert. Daher haben die Dateisätze in den Archiven auch andere Zeitkennungen und der zeitmäßige Inhalt der Dateisätze deckt (bei täglichem Wechsel) einmal 24, einmal 23 und einmal 25 Stunden ab!

VORSICHT: Beachten Sie, dass die Zeit der Auslagerung nicht die gleiche wie die Zeit vom OnlineBackup sein darf.

Anmerkung: Bei Datenpunkten mit statistischen Funktionen parametrieren Sie den Zeitpunkt für den Archivsatzwechsel auf verschiedene Zeiten, um eine Spitzenlast zu verhindern (z.B. nicht alle um Mitternacht)!

In gleicher Weise wählen Sie die Zeitpunkte für Sicherung und Löschung der Daten.

Kompression: Durch Anklicken dieser Checkbox wird die automatische Komprimierung abgeschlossener Archivsätze in Stufe 1 aktiv (unter Berücksichtigung des Zeitversatzes). Aktivieren sie auch die zweite Checkbox Kompression Stufe 2 (kann nur aktiviert werden, wenn erste Checkbox aktiv ist), damit bei jeder automatischen Komprimierung auch die Stufe 2 berücksichtigt wird. Weiters muss die maximale Anzahl der Archivsätze, die in Stufe 1 verbleiben parametriert werden. Eine Angabe des Werts 0 bedeutet keine Komprimierung in Stufe 2. Defaultmäßig sind diese beiden Checkboxen deaktiviert (mehr zur Komprimierung erfahren Sie im Kapitel History DB - Komprimierung der Archive).

Sicherung: Es bleiben X Datensätze auf der Platte für Korrekturwerte. Hier definieren Sie die Zahl, die ungesichert bleiben soll. Defaultwert 0, d.h. kein Archivsatz wird gesichert.
Wird der Wert auf "1" gesetzt, so ist das Schreiben von Korrekturwerten nur in den aktuellen Datensatz, bzw. in den letzten UNGESICHERTEN Datensatz möglich.

d.h. Wird ein Jahresarchiv am 1.1. gewechselt und am 2.1. ausgelagert, so können nur im Zeitraum 1.1. - 2.1. die Korrekturwerte des gesamten Jahres eingetragen werden. Nachträgliche Änderungen gehen durch die automatische Löschung irgendwann verloren.

Löschung: Es bleiben X Datensätze auf der Festplatte. Hier definieren Sie die Zahl der Datensätze auf der Platte (Defaultwert 10, d.h. nach jedem Archivsatzwechsel bleiben die 10 jüngsten Archivsätze erhalten, ältere - nicht eingelagerte - werden gelöscht).

Im oberen Feld bei Sicherung steht 2, unten bei Löschung steht 10. Es gibt 10 Datensätze auf der Platte, 8 davon sind auf Band gesichert.

Die Schaltflächen OK, Abbrechen, Übernehmen und Hilfe funktionieren wie unter Größe beschrieben.

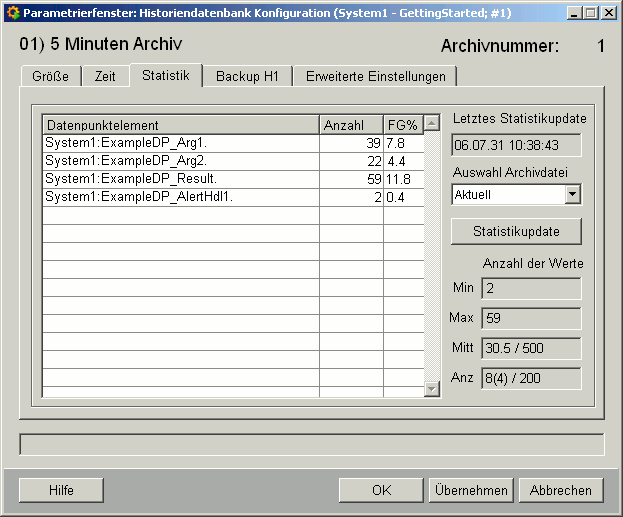

Statistik

Erst wenn Sie einen Datenpunkt mit Archiv angelegt haben, können Sie darüber in der Registerkarte statistische Aussagen treffen. Es wird empfohlen, die Datenpunkte einem bereits laufenden Archiv zuzuordnen, andernfalls wird der DP dem Defaultarchiv zugeordnet (ValueArchive_0000). Man beachte, dass einige interne Datenpunkte bereits dem Archiv 0 zugeordnet sind.

Dieses Panel informiert über die Statistik ihrer Archivsätze. Klicken Sie auf Statistikupdate, um aktuelle Angaben zu erhalten.

Die Tabelle zeigt dabei die folgenden Einträge des aktuellen Archivsatzes:

Datenpunktelement: Gibt den Namen der DPEs dieses Archives an.

Anzahl: Enthält die Zahl der Werte der Datenpunktelemente.

FG%: Zeigt den Anteil der Datenpunktwerte am Füllgrad der Archivsätze an (29 Werte sind 0,6 % von 5000 möglichen Werten). Diese Funktion wird nicht bei der Auswahl eines komprimierten Archivsatzes unterstützt (es erfolgt eine Ausblendung der Spalte FG% nachdem mit der Schaltfläche Statistikupdate aktualisiert wurde).

Anmerkung: Mittels Rechts-Klick auf ein Datenpunktelement des Archivsatzes kann dieses Element automatisch innerhalb eines PARA-Panels geöffnet werden, um so die Parametrierung des Elementes zu überprüfen.

Weiters enthält das Panel die folgenden Angaben:

Letztes Statistikupdate: Das Textfeld gibt den Zeitpunkt des letzten Updates an.
Auswahl Archivfile: Zeigt die Liste der Archivsätze an. Damit kann eine Auswertung, welche DPEs die meisten Daten produzieren und ggf. ein Filewechsel ausgelöst haben erfolgen. Es erlaubt eine Analyse (Statistik) von älteren HDB-Files.
Die Schaltfläche Statistikupdate aktualisiert die Einträge.

Werteanzahl: Gibt an, wie hoch der Füllgrad durchschnittlich im Archiv für die einzelnen Datensätze ist.

Min: Der minimale Füllgrad der angezeigten Datenpunkte.

Max: Der maximale Füllgrad der angezeigten Datenpunkte.

Mitt: Der durchschnittliche Füllgrad des angezeigten Archivs (im Mittel sind 26.3 Werte von 5000 im Archiv).

Anz: Die Anzahl der Datenpunkte von der Gesamtzahl der Datenpunkte. Die erste Zahl enthält die Anzahl der aktive dem Archiv zugeordnete Datenpunktelemente (ein aktives Element bedeutet, dass Sie die Checkbox Originalwert speichern im Archivierungskonfig wählen müssen). Die zweite Zahl ist die Anzahl der Datenpunkte die aktuell archiviert sind und die dritte Zahl zeigt die maximale Anzahl der Datenpunkte die in diesem Archiv gespeichert werden können. Die Zahl 4(4)/100 bedeutet, dass 4 Archivsätze belegt sind, aktuell 4 archiviert sind und maximal 100 Datenpunkte in dem Archiv gespeichert werden können.

Anmerkung: Beachten Sie, dass die Anzahl der aktive dem Archiv zugeordnete Datenpunktelemente nicht mehr angezeigt wird, wenn das Archiv voll ist.

Anmerkung: Beachten Sie, dass, wenn Sie einen bereits abgeschlossenen Archivsatz aufrufen, die Gesamtzahl der Datenpunkte die hätten archiviert werden können, nicht angezeigt wird.

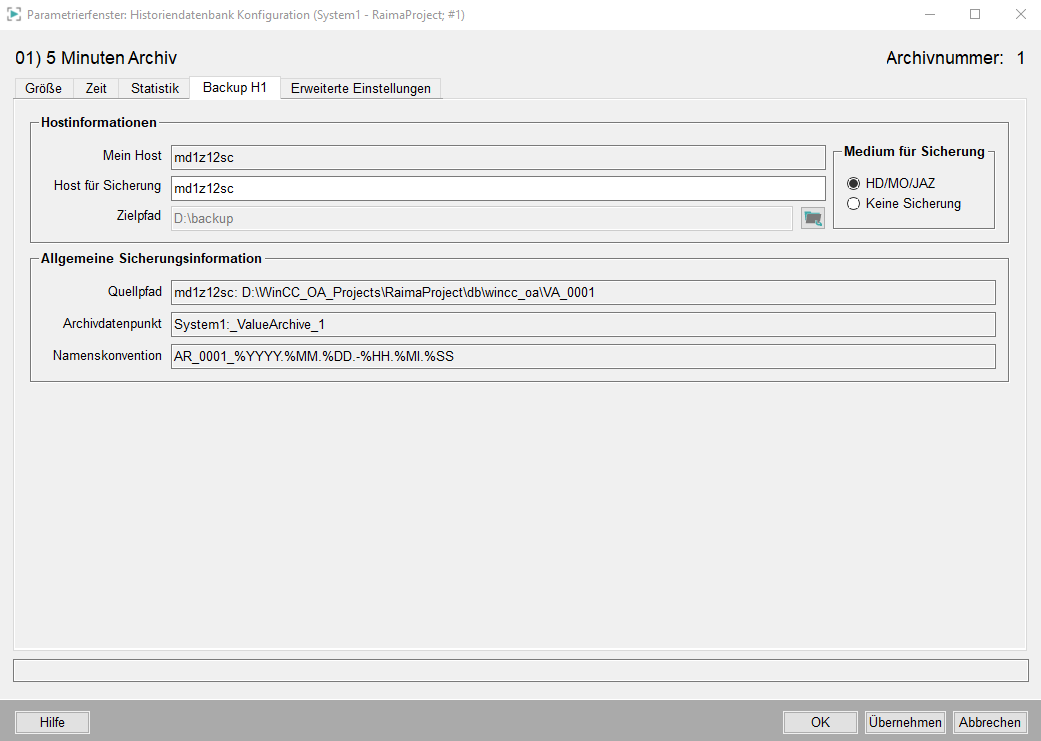

Backup H1

In dieser Karte definieren Sie die Einstellungen für die Datensicherung. Mein Host ist dabei der aktuelle Rechner auf dem die Daten gesammelt werden, der Host für Sicherung ein (evtl. anderer) Rechner, auf dem gesichert werden soll.

Wird auf einem abgesetztem UI der Host für die Sicherung eingestellt, so wird für HD/MO/JAZZ der Host1 angezeigt (Mein Host), auf dem das Skript archiv_client.ctl läuft.

Wählen Sie das Medium für Ihre Datensicherung.
Klicken Sie auf die Schaltfläche neben dem Zielpfad (HD/MO/JAZ), um einen weiteren Dialog zu öffnen.
Geben Sie den Zielpfad an (z.B. (D:/Projektsicherung).

VORSICHT: Beachten Sie, dass der Pfad (das Verzeichnis) für die ValueArchive-Auslagerung und OnlineBackup nicht gleich sein darf.

Anmerkung: Wenn Sie keinen Zielpfad für HD-Sicherung wählen, wird die Option "keine Sicherung" automatisch gewählt.

Anmerkung: Wenn Sie auf einem anderen Rechner sichern wollen, stellen Sie sicher, dass dort ein Tape oder ausreichend Speicherplatz vorhanden ist und dass auch dort das Skript archiv_client.ctl läuft! Weiters muss das archiv_client.ctl Skript am lokalen Rechner laufen.

VORSICHT: Wenn bei Einsatz der neuen History DB Ereignisse und Meldungen auf dasselbe Device gesichert werden, muss der Parametrierer sicherstellen, dass keine zeitliche Überlappung dieser Vorgänge stattfinden kann (durch unterschiedliche Zeiten).

Die allgemeinen Sicherheitsinformationen zeigen folgendes an:

den Quellpfad ihrer Daten

den zugehörigen Archivdatenpunkt (er wurde automatisch beim Archiv anlegen erstellt)

die Namenskonvention (das Archiv mit Namen und Datum)

Die Schaltflächen OK, Abbrechen, Übernehmen und Hilfe funktionieren wie unter Größe beschrieben.

Backup H2

Anmerkung: Für den Backup der RAIMA-Alarme oder HDB in einem redundanten Projekt, ist der Zugang auf das freigegebene Netzlaufwerk erforderlich.

Diese Registerkarte ist nur bei Redundanz aktiv und sichtbar. Sie ist mit der Registerkarte Backup H1 identisch und zeigt die Daten des rechten Hosts. Damit können Sie bei redundanten Projekten die Daten der 2 Rechner unterschiedlich sichern. Bei der Sicherung von Redundanten Systemen ist folgendes zu beachten:

bei der automatischen Sicherung werden beide Hosts gesichert (wenn das parametriert wurde!)
bei der manuellen immer nur einer

Die Einlagerung von Archivsätzen erfolgt für beide Rechner (siehe Archive auslagern/sichern). Eine Anzeige der Archive und ihres Status ist auch im Panel Systemübersicht bei Redundanz ersichtlich.

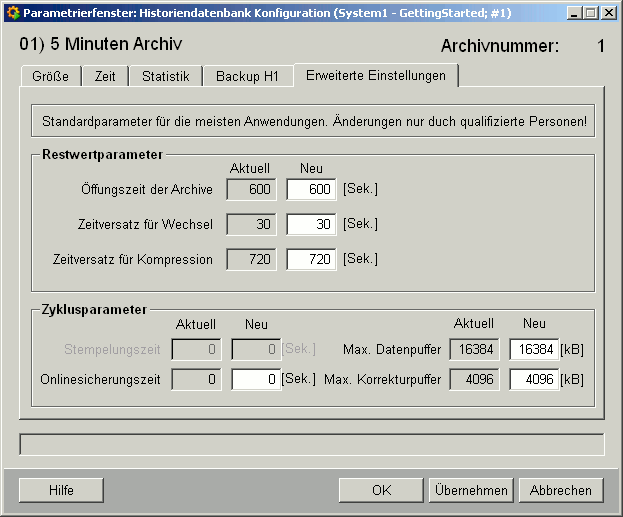

Erweiterte Einstellungen

In dieser Registerkarte definieren Sie die Öffnungszeit der Archive, den Zeitversatz für die automatische Komprimierung etc.

Klicken Sie in das Eingabefeld für die Öffnungszeit der Archive.
Der Dialog Öffnungszeit öffnet sich.
Geben Sie den gewünschten Wert ein.

Die Definition der anderen Restwertparameter erfolgt analog. Man beachte, dass die Werte erst beim nächsten Archivsatzwechsel tatsächlich aktiv werden. Dabei bedeuten:

Öffnungszeit der Archive (Default 600 Sek.), während eines Archivsatzwechsels.

Zeitversatz für Wechsel (Default 30 Sek.), entspricht der Dauer des Archivsatzwechsels. Ein zu einem bestimmten Zeitpunkt angelegtes Archiv wird erst nach dem Zeitversatz tatsächlich beschrieben.

Zeitversatz für Kompression (Default 3600 Sek.), definiert, wieviele Sekunden nach dem Archivsatzwechsel die automatische Komprimierung beginnt. Der Zeitversatz für die automatische Komprimierung sollte mindestens 30 Sekunden betragen (Minimumwert).

Anmerkung:

Der "Zeitversatz für Kompression" muss höher eingestellt werden als der "Zeitversatz für Wechsel".

Für die Zyklusparameter sind folgende Einstellungen möglich:

Stempelungszeit: Zeit in der Daten im Zwischenspeicher sind. Ist der Wert hoch, ist die Datenbank schnell, aber wenig sicher (Default 0 Sek.) (zukünftige Option, in aktueller Version nicht implementiert).

Onlinesicherungszeit: Zeit in der Archiv für das Online-Backup gestoppt ist (Default 0 Sek.).

Max. Datenpuffer: Wie viele KB dienen als Zwischenspeicher (Hauptspeicher), wenn bei der Auslagerung der Daten oder bei Archivsatzwechsel, gleichzeitig neue Daten geschrieben werden (Default 16384 kB, 0 = unbegrenzt). Diese Werte werden durch Bestätigung (Übernehmen) aktiv (ohne Archivsatzwechsel!).

Max. Korrekturpuffer: Wie viele KB sollen für Korrekturwerte als Zwischenspeicher (Hauptspeicher) reserviert werden (Default 4096 KB, 0 = unbegrenzt). Diese Werte werden durch Bestätigung (Übernehmen) aktiv (ohne Archivsatzwechsel).

Anmerkung: Wenn die Festplatte voll ist, wird zyklisch versucht, einen neuen Archivsatz anzulegen. Werte können in dieser Zeit keine geschrieben werden! Sobald wieder Platz frei ist wird ein Archivsatz angelegt und kann wieder beschrieben werden. Das Informationspanel informiert über den Stand des Datensatzwechsels.
