Konfiguration - WinCC OA-Server - Abgesetzte InfluxDB®-Datenbank und abgesetztes Backend - Abgesetztes UI

In dieser Konfiguration kann die abgesetzte Benutzeroberfläche Werte abfragen, indem sie entweder:

  • eine Normale Leseanfrage verwendet: von der abgesetzten Benutzeroberfläche → an den NextGen Archiver Manager auf dem WinCC OA-Server → zum Backend → zur InfluxDB®-Datenbank und → zurück zum abgesetzten UI

    oder

  • oder durch Verwendung des Direkt Lesens. Das Backend wird von dem UI geladen (in-proc - siehe Kapitel Datenbanksteuerung) und das UI fragt die InfluxDB®-Datenbank direkt ab.

Dieses Kapitel beschreibt einen WinCC OA -Server, eine abgesetzte InfluxDB®-Datenbank und ein abgesetztes Backend sowie eine abgesetzte UI-Konfiguration. Wenn Sie ein redundantes Projekt haben, verwenden Sie diese Konfiguration für beide Projekte.

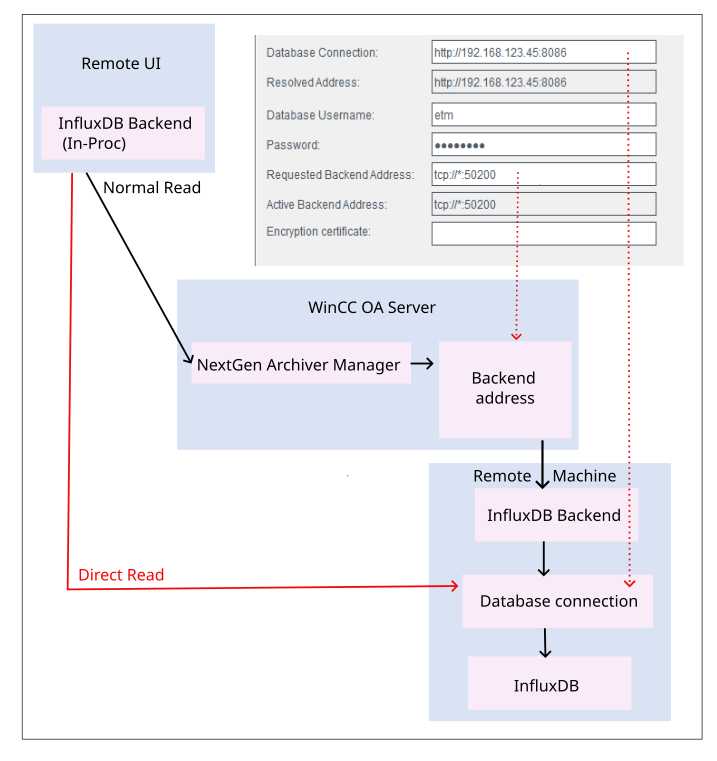

Figure 1. InfluxDB® mit normalem und direktem Lesen

In dieser Konfiguration befinden sich das Backend und die Datenbank auf einem abgesetzten Rechner. Installieren Sie daher WinCC OA auf dem WinCC OA-Server, auf der abgesetzten Datenbank und auf dem abgesetzten UI.

WinCC OA-Server

  • Öffnen Sie die System Management > Datenbank > Datenbank Konfiguration > Panel Datenbank Konfiguration > Backend > Allgemeine Einstellungen.
  • Wählen Sie die InfluxDB® aus der Backend-Liste.
  • Stoppen Sie das Backend und die Datenbank, indem Sie auf die Schaltfläche Datenbank beenden klicken.
  • Wechseln Sie zu der Registerkarte Erweiterte Einstellungen und konfigurieren Sie das Backend, indem Sie die Option Out-Of-Proc (Separater Prozess) selektieren
  • und die Checkbox Datenbankprozess automatisch verwalten deaktivieren.

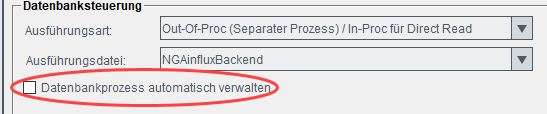

    Figure 2. Out-Of-Proc (Separater Prozess) / In-Proc für Direct Read
    Figure 3. Datenbankprozess automatisch verwalten
  • Wechseln Sie zurück zu den Allgemeinen Einstellungen und konfigurieren Sie die Datenbankverbindung zur abgesetzten InfluxDB®-.Datenbank über die Option Datenbankverbindung.
    Note: Stellen Sie sicher, dass der Port, den Sie für die Datenbankverbindung angegeben haben auf der abgesetzten Datenbank-Maschine geöffnet ist.
  • Figure 4. Datenbankverbindung
  • Ersetzen Sie die Angeforderte Backend-Adresse durch die Adresse der abgesetzten Datenbank, damit das Backend, das auf der abgesetzten Datenbank laufen wird, eine Verbindung zum WinCC OA-Server (NextGen Archiver Manager) über Allgemeine Einstellungen > Angeforderte Backend Addresse aufbauen kann.

    Sie können ein Sternchen * verwenden, um zu konfigurieren, dass der WinCC OA-Server auf alle eingehenden Verbindungen vom Backend hören soll.

    Figure 5. Angeforderte Backend Adresse
  • Speichern Sie die Änderungen und bestätigen Sie den Dialog zum Neustart des NGA Archiver Managers.
    Note: Wenn die Checkbox Datenbank - Konfigurationspanel > Registerkarte Backend > Allgemeine Einstellungen > Steuerung > Aktiv deaktiviert ist, überprüfen Sie den Log Viewer auf Fehlermeldungen. Die Checkbox kann beispielsweise deaktiviert werden, wenn der Port, der für die Angeforderte Backend-Adresse konfiguriert wurde, bereits verwendet wird. Verwenden Sie eine freie Portnummer.

Abgesetzte Machine - Datenbank und Backend

Datenbank auf der abgesetzten Machine

  • Für die Installation der InfluxDB®, siehe Kapitel InfluxDB®-Installation.
  • Stellen Sie sicher, dass die in influxdb.conf konfigurierten Pfade korrekt sind.
  • Falls InfluxDB® nicht läuft, starten Sie es, z.B. mit dem Befehl influxd -config <path to influxdb.conf>.

Backend

  • Starten Sie das Backend mit dem Befehl:

    WinCC_OA/bin/NGAinfluxBackend.exe <Server-IP>:<Portnummer des Backends>

Abgesetztes UI

  • Jetzt können Sie Werte mithilfe einer Remote-Benutzeroberfläche abfragen, indem Sie sowohl direktes als auch normales Lesen verwenden.
