Redundantes Szenario

In NGA sind sowohl die Basis-NGA-Features sowie die Basis NGA-Features in redundanten Systemen inkludiert. Dazu zählt die lokal installierte PostgreSQL®, InfluxDB® oder MS SQL®. Nähere Informationen zu den Lizenzierungspaketen finden Sie im Kapitel Lizenzierung.

NGA Einsatz - redundantes Szenario mit PostgreSQL®-Replikation

Figure 1. NGA-Bereitstellung - Redundantes Szenario - PostgreSQL®

Dieses Szenario ist nicht standardmäßig verfügbar. Es muss konfiguriert werden. Für Redundanz mit PostgreSQL® kann ein redundanter Cluster verwendet werden. Für dieses Szenario ist mindestens das NGA Standard- oder NGA Premium-Paket erforderlich. Die Synchronisierung zwischen den Replicas wird von PostgreSQL® durchgeführt.

Wenn sich das Backend auf demselben Computer wie der NGA Archiver Manager befindet, kann die Ausführungsart entweder In-Proc oder Out-Of-Proc sein, d.h. es kann als Plug-In oder als separater Prozess ausgeführt werden.

NGA-Bereitstellung - redundantes Szenario mit PostgreSQL® oder InfluxDB®, verwaltet von NGA

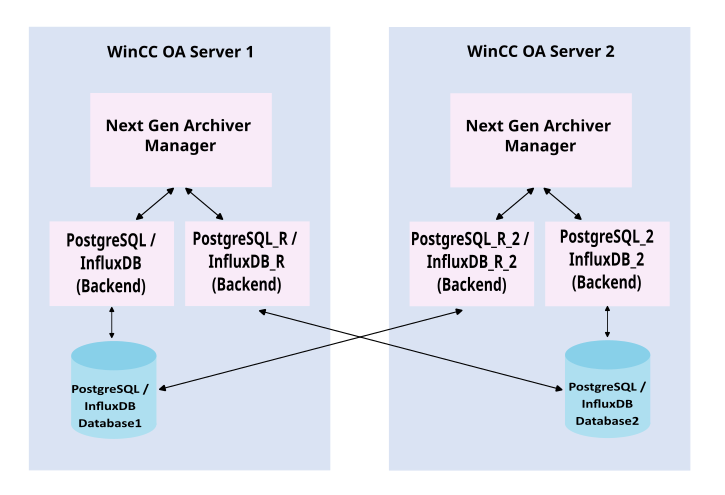

Figure 2. NGA Bereitstellung – Redundantes Szenario - PostgreSQL® oder InfluxDB®

Dies ist das Standard-Redundanz-Szenario. Es verwendet zwei lokale Datenbanken der PostgreSQL® oder InfluxDB®. Die Synchronisation innerhalb der Datenbanken wird von der NGA abgewickelt. Wenn sich das Backend auf demselben Computer wie der NGA Archiver Manager befindet, kann die Ausführungsart entweder In-Proc oder Out-Of-Proc sein, d.h. es kann als Plug-In oder als separater Prozess ausgeführt werden.

Note: Für diese Art der Bereitstellung muss das Backend das Profil PostgreSQL_dualDB oder InfluxDB_dualDB verwenden - siehe Kapitel Name.

NGA Bereitstellung – Redundantes Szenario - Single zentralisierte Datenbank

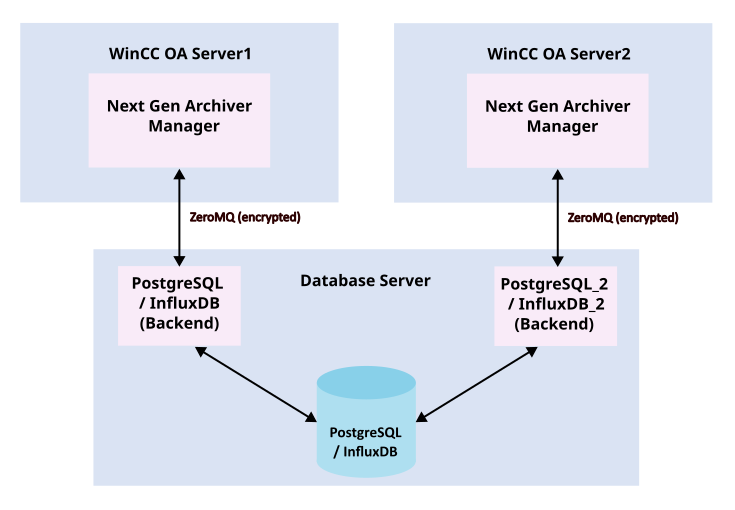

Figure 3. NGA Bereitstellung – Redundantes Szenario - Single zentralisierte Datenbank

Ein weiteres Bereitstellungsszenario ist das mit einer zentralisierten Datenbank. Für dieses Szenario ist mindestens das NGA Standard- oder NGA Premium-Paket erforderlich. In diesem Fall ist keine Datenbank-Redundanz verfügbar. Die lokalen Backends zum Datenbankserver entlasten die WinCC OA-Server. Da die Backends auf einem Remote-Computer ausgeführt werden, muss die Ausführungsart Out-Of-Proc sein.

Note:

Für diese Art der Bereitstellung muss das Backend das Profil PostgreSQL_singleDB oder InfluxDB_singleDB verwenden - siehe Kapitel Name.

Mit der kostenlosen Version von InfluxDB® bietet dieses Szenario keine Redundanz auf Datenbankebene (InfluxDB_singleDB).

NGA-Bereitstellung - Redundantes Szenario - MS SQL®

Figure 4. NGA-Bereitstellung - Redundantes Szenario - MS SQL®

Für dieses Szenario ist mindestens das NGA Standard- oder NGA Premium-Paket erforderlich.

Wenn sich das Backend auf demselben Computer wie der NGA Archiver Manager befindet, kann die Ausführungsart entweder In-Proc oder Out-Of-Proc sein, d.h. es kann als Plug-In oder als separater Prozess ausgeführt werden.

Die Redundanz für MS SQL® wird durch den Windows Server Failover Cluster realisiert. Für den Windows Server Failover Cluster - siehe die MSSQL_Redu.pdf-Datei in C:\Siemens\Automation\WinCC_OA\3.20\\data\NGA\MSSQLServer. Für weitere Informationen, siehe Kapitel NGA-Redundanz.
