RDB Archivierungsparametrierung
Nachdem die Einstellungen für den RDB Archiv-Manager und die gewünschten Archivgruppen abgeschlossen sind, müssen die Datenpunktelemente in WinCC OA für die Archivierung in die RDB konfiguriert werden.
Die Archivierung in die RDB erfolgt über zwei Wege:
-
Normale Archiv-Parametrierung für Datenpunktelemente (Wertänderungen)
-
Archiv-Parametrierung für Alarme (Alarme)
Archivierung von Wertänderungen
Das Archivkonfig muss bei jedem zu archivierenden Datenpunkt(element) im Modul PARA hinzugefügt werden (siehe auch _archive (Archivierung)).
Anschließend wird das Archivkonfig parametriert. Das Parametrierpanel wird im PARA durch Doppelklick auf das Konfig aufgerufen. Wird als Archiv das RDB Archiv ausgewählt, so wird jede Wertänderung dieses Datenpunkt(elements) über den RDB Archive-Manager in die RDB archiviert.

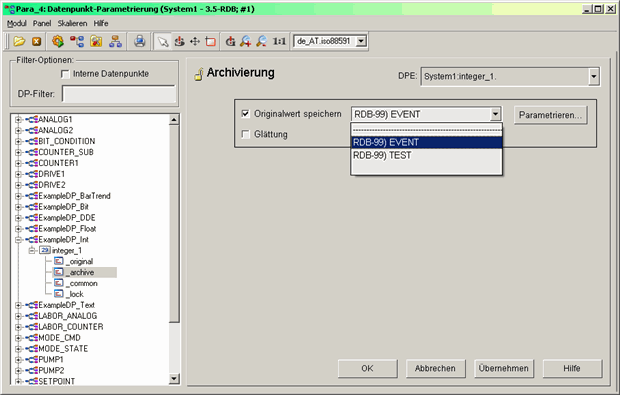

In der folgenden Abbildung ist die Vorgangsweise zur Parametrierung des Archivkonfigs für das Speichern von Daten in die RDB ersichtlich.
Um die Archivierung zu aktivieren, muss die Checkbox Originalwert speichern aktiviert werden und das RDB Archiv (in der Abbildung RDB-99) EVENT) ausgewählt werden. Gibt es mehrere Archivgruppen, kann der spezifische RDB Archiv-Manager aus der Combobox ausgewählt werden (z.B. RDB-99) Antrieb).
Wenn es in Ihrem Projekt sehr viele statistische Funktionen gibt und dadurch der Projektstart langsam ist, verwenden Sie den Config-Eintrag statFctInitInterval.
Wenn Sie Datenpunkte, die ein Archiv-Config erhalten, haben und dieses Config als Archivgruppe einen Value Archive-Dp hat, muss die Archivgruppe (Datenpunkt) geändert werden. Es kann vorher nicht gespeichert werden.
Es wird der Original-, Online- und Offlinewert sowie der _corr-Wert bei Archivierung in der RDB gespeichert!
Die Schaltfläche Parametrieren öffnet das Panel zum Visualisieren/Ändern der Einstellungen für den ausgewählten RDB Archiv-Manager (siehe auch Parametrierung des RDB Archiv-Managers).
Der RDB Archive-Manager verwendet standardmäßig die interne Managernummer 99. Nach außen hin scheint der RDB Archiv-Manager jedoch immer mit der Nummer 97 auf. Das bedeutet alle Log-Ausgaben etc. haben die Nummer 97.
Archivierung von Alarmen
Ein Alarm für einen Datenpunkt oder ein Element wird ebenfalls archiviert, wenn dieser oder dieses ein Meldebehandlungskonfig mit einer Meldeklasse besitzt, die archiviert werden soll.

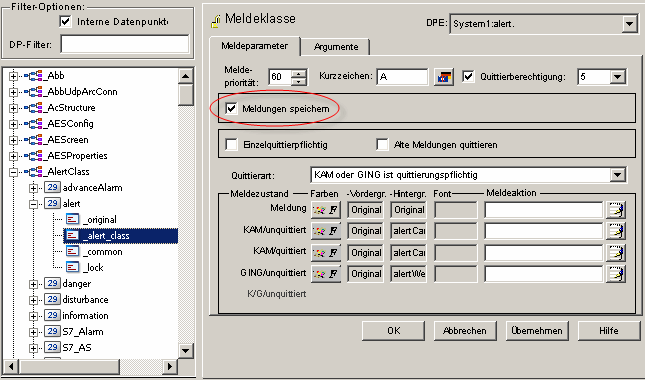

Die Meldeklasse muss im internen Datenpunkt _AlertClass vorhanden und im Meldeklassenkonfig die Checkbox Meldungen speichern aktiviert sein.
Um ein Meldebehandlungskonfig zu einem gewünschten Datenpunkt(element) hinzuzufügen, muss im Modul PARA auf diesen mit der rechten Maustaste geklickt werden, und Konfig hinzufügen ausgewählt werden. Anschließend einfach das Meldebehandlungskonfig auswählen, parametrieren und die Behandlung aktiv setzen (Details dazu siehe im Kapitel _alert_hdl (Meldebehandlung) bzw. Datenpunkt anlegen).
Für Summenalarme muss eine Alarmklasse eingetragen sein, damit diese archiviert werden können.
