S7 - IE (TCP) - Projektierte Verbindung

Dieser Verbindungstyp ermöglicht die Konfiguration der Verbindung über Industrial Ethernet (TCP) mit definierten Verbindungspartnern. Die Verbindungsressource wird zum Parametrierungszeitpunkt von der S7-SPS-Konfiguration reserviert und steht damit sicher zur Verfügung.

IP Adresse

Die IP-Adresse (oder der Host-Name) der CPU. Um einen bestimmten Port zu verwenden, kann dieser an die IP-Adresse angefügt werden, z.B. "192.168.1.13:120". Standardmäßig wird der TCP-Port 102 für den S7 Treiber verwendet.

Rack

Die Racknummer der CPU-Einheit der SPS. Die Nummer muss gemäß der vorgenommenen Einstellungen im Engineering Tool angegeben werden. Folgende Tabelle zeigt, welcher Parameter des entsprechenden Engineering Tools der Racknummer entspricht.

PLC Engineering Tool Parameter Beschreibung
S7-200 Step 7 Micro/WIN TSAP (Lokale Einstellungen) Die Racknummer muss über den TSAP der "Lokalen Einstellungen" ermittelt werden. Eine genaue Erklärung finden Sie im anschließenden Beispiel.
S7-LOGO LOGO!Soft Comfort TSAP (Server) Die Racknummer muss über den TSAP der "Server"-Einstellungen ermittelt werden. Eine genaue Erklärung finden Sie im anschließenden Beispiel.
S7-300/400 Step 7 NetPro Rack Verwenden Sie die "Lokal"-Racknummer.

Slot

Die Slotnummer der CPU-Einheit der SPS. Die Nummer muss gemäß der vorgenommenen Einstellungen im Engineering Tool angegeben werden. Folgende Tabelle zeigt, welcher Parameter des entsprechenden Engineering Tools der Slotnummer entspricht.

PLC Engineering Tool Parameter Beschreibung
S7-200 Step 7 Micro/WIN TSAP (Lokale Einstellungen) Die Slotnummer muss über den TSAP der "Lokalen Einstellungen" ermittelt werden. Eine genaue Erklärung finden Sie im anschließenden Beispiel.
S7-LOGO LOGO!Soft Comfort TSAP (Server) Die Slotnummer muss über den TSAP der "Server"-Einstellungen ermittelt werden. Eine genaue Erklärung finden Sie im anschließenden Beispiel.
S7-300/400 Step 7 NetPro Slot Verwenden Sie die "Lokal"-Slotnummer.

Timeout [ms]

Gibt die Zeitspanne für ACCON-AGLink an, die maximal für den Abbau aller Verbindungen benötigt werden darf. Wird diese Zeitspanne überschritten, wird die folgende Fehlermeldung ausgegeben:

Asynch. ExitAdapter does not complete for <Verbindungsname> device <Geräteindex>

Aktiv

Mit dieser Checkbox wird die Verbindung zum Peripheriegerät aktiv oder inaktiv gesetzt. Beim Deaktivieren einer aktiven Verbindung wird der Verbindungsdatenpunkt nicht gelöscht und die Verbindung kann jederzeit neu aktiviert werden. Die Status-Anzeige wechselt von "Verbunden" auf "Nicht aktiv" wenn eine Verbindung deaktiviert ist.

SPS

Definiert, mit welcher SPS kommuniziert wird. Folgende Möglichkeiten stehen zur Verfügung:

  • S7-200 - für die Kommunikation mit S7-200-Geräten

  • LOGO - für die Kommunikation mit S7-LOGO-Geräten

  • Andere - für die Kommunikation mit S7-300/400/1200

CPId

Die CPId muss gemäß der im Engineering Tool vorgenommen Einstellungen angegeben werden. Folgende Tabelle zeigt welcher Parameter des entsprechenden Engineering Tools der CPId entspricht.

PLC Engineering Tool Parameter Beschreibung
S7-200 Step 7 Micro/WIN TSAP (Lokale Einstellungen) Die Zahl vor dem Komma des TSAP-Werts der "Lokalen Einstellungen" entspricht der CPId. Z.B.: TSAP = 02.00 -> CPId = 02
S7-LOGO LOGO!Soft Comfort TSAP (Server) Die Zahl vor dem Komma des TSAP-Werts der "Server"-Einstellungen entspricht der CPId. Z.B.: TSAP = 02.00 -> CPId = 02
S7-300/400 Step 7 NetPro Verbindungsressource (Lokal) Die CPId entspricht der "Lokal"-Verbindungsressource.

PC-Rack

Die Racknummer der CPU-Einheit der SPS. Die Nummer muss gemäß der vorgenommenen Einstellungen im Engineering Tool angegeben werden. Folgende Tabelle zeigt, welcher Parameter des entsprechenden Engineering Tools der PC-Racknummer entspricht.

PLC Engineering Tool Parameter Beschreibung
S7-200 Step 7 Micro/WIN TSAP (Entfernte Einstellungen) Die Racknummer muss über den TSAP der "Entfernten Einstellungen" ermittelt werden. Eine genaue Erklärung finden Sie im anschließenden Beispiel.
S7-LOGO LOGO!Soft Comfort TSAP (Client) Die Racknummer muss über den TSAP der "Client"-Einstellungen ermittelt werden. Eine genaue Erklärung finden Sie im anschließenden Beispiel.
S7-300/400 Step 7 NetPro Rack (Partner) Verwenden Sie die "Partner"-Racknummer.

PC-Slot

Die Slotnummer der CPU-Einheit der SPS. Die Nummer muss gemäß der vorgenommenen Einstellungen im Engineering Tool angegeben werden. Folgende Tabelle zeigt, welcher Parameter des entsprechenden Engineering Tools der PC-Slotnummer entspricht.

PLC Engineering Tool Parameter Beschreibung
S7-200 Step 7 Micro/WIN TSAP (Entfernte Einstellungen) Die Slotnummer muss über den TSAP der "Entfernten Einstellungen" ermittelt werden. Eine genaue Erklärung finden Sie im anschließenden Beispiel.
S7-LOGO LOGO!Soft Comfort TSAP (Client) Die Slotnummer muss über den TSAP der "Client"-Einstellungen ermittelt werden. Eine genaue Erklärung finden Sie im anschließenden Beispiel.
S7-300/400 Step 7 NetPro Slot (Partner) Verwenden Sie die "Partner"-Slotnummer.

PCId

Die PCId muss gemäß der im Engineering Tool vorgenommen Einstellungen angegeben werden. Folgende Tabelle zeigt, welcher Parameter des entsprechenden Engineering Tools der PCId entspricht.

PLC Engineering Tool Parameter Beschreibung
S7-200 Step 7 Micro/WIN TSAP (Entfernte Einstellungen) Die Zahl vor dem Komma des TSAP-Werts der "Entfernten Einstellungen" entspricht der PCId. Z.B.: TSAP = 02.00 -> CPId = 02
S7-LOGO LOGO!Soft Comfort TSAP (Client) Die Zahl vor dem Komma des TSAP-Werts der "Client"-Einstellungen entspricht der PCId. Z.B.: TSAP = 02.00 -> CPId = 02
S7-300/400 Step 7 NetPro Verbindungsressource (Partner) Die CPId entspricht der "Partner"-Verbindungsressource.

Redu-Host CPId

Dieses Feld wird nur im Fall eines redundanten Projekts angezeigt. Für den redundanten Host muss im Engineering Tool eine eigene projektierte Verbindung angelegt und die CPId wie oben beschrieben angegeben werden.

Redu-Host PCId

Dieses Feld wird nur im Fall eines redundanten Projekts angezeigt. Für den redundanten Host muss im Engineering Tool eine eigene projektierte Verbindung angelegt und die PCId wie oben beschrieben angegeben werden.

Ermitteln von (PC-)Rack / (PC-)Slot für S7-200 und S7-LOGO Geräte

Bei S7-200- und S7-LOGO-Geräten müssen CPId, Rack, Slot, PCId, PC-Rack und PC-Slot über den entsprechenden TSAP-Wert ermittelt werden.

  • TSAP (Lokale Einstellungen bzw. Server) = CPId, Rack, Slot

  • TSAP (Entfernte Einstellungen bzw. Client) = PCId, PC-Rack, PC-Slot

Die Zahl vor dem Punkt entspricht der CPId bzw. PCId. Die Zahl nach dem Punkt muss von Hexadezimaldarstellung in Dezimaldarstellung umgewandelt werden. Anschließend führen Sie eine Restwertdivision mit 32 durch um die (PC-)Racknummer zu erhalten. Der Restwert der Division entspricht dann dem (PC-)Slot.

Beispiel:

TSAP = 13.47
            47 Hex -> 71 Dez
            71 / 32 = 2 (7 Rest)
            PCId: 13
            PC-Rack: 2
            PC-Slot: 7

Konfiguration

S7-200

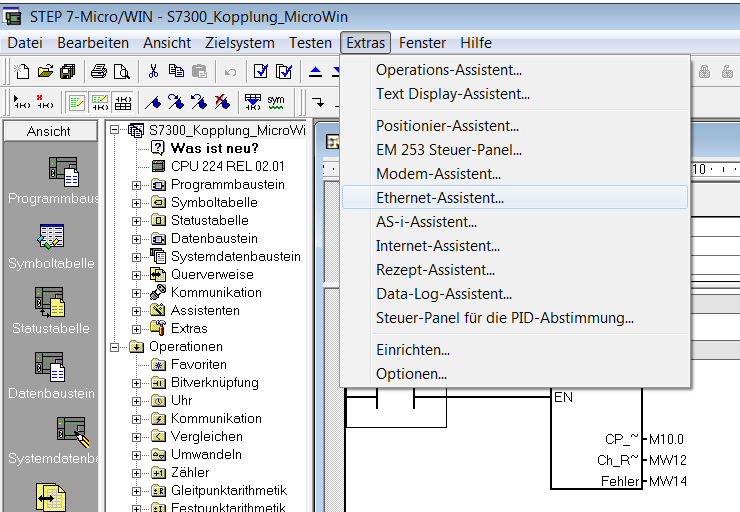

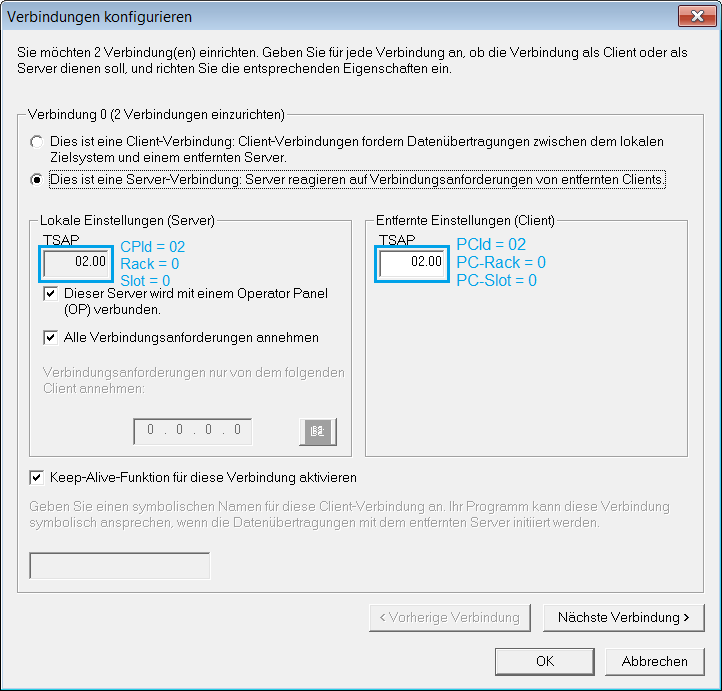

Die Konfiguration einer projektierten Verbindung für die S7-200 erfolgt in Step 7-Micro/WIN über den Ethernet-Assistent.

Anmerkung: Nach Konfiguration der projektierten Verbindung muss die S7-200 neu gestartet werden, damit die Einstellungen übernommen werden.
Anmerkung: Ist die Checkbox "Alle Verbindungsanforderungen annehmen" nicht angehakt, muss die IP-Adresse des Verbindungspartners angegeben werden.

S7-LOGO

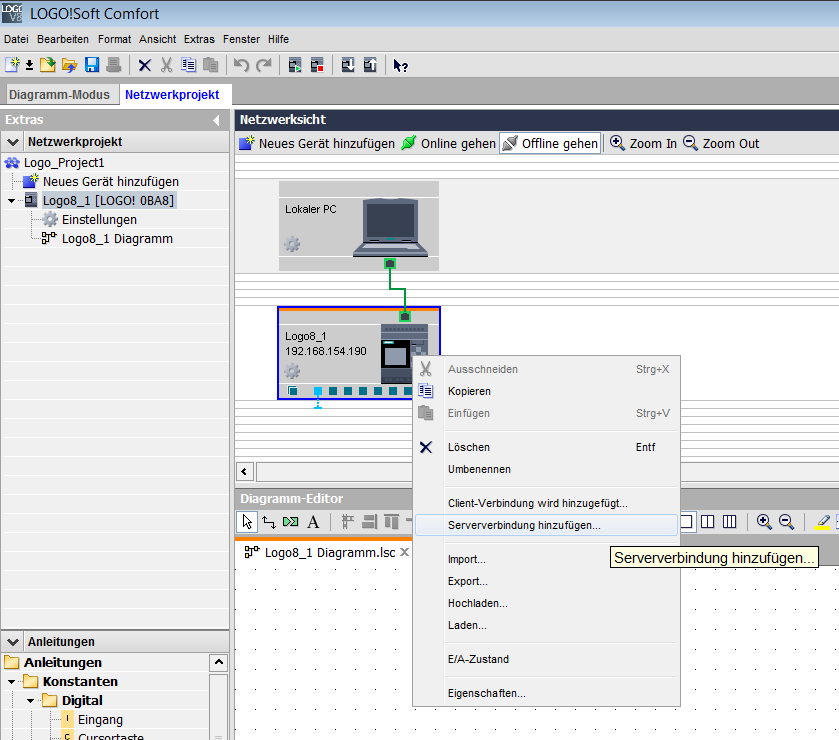

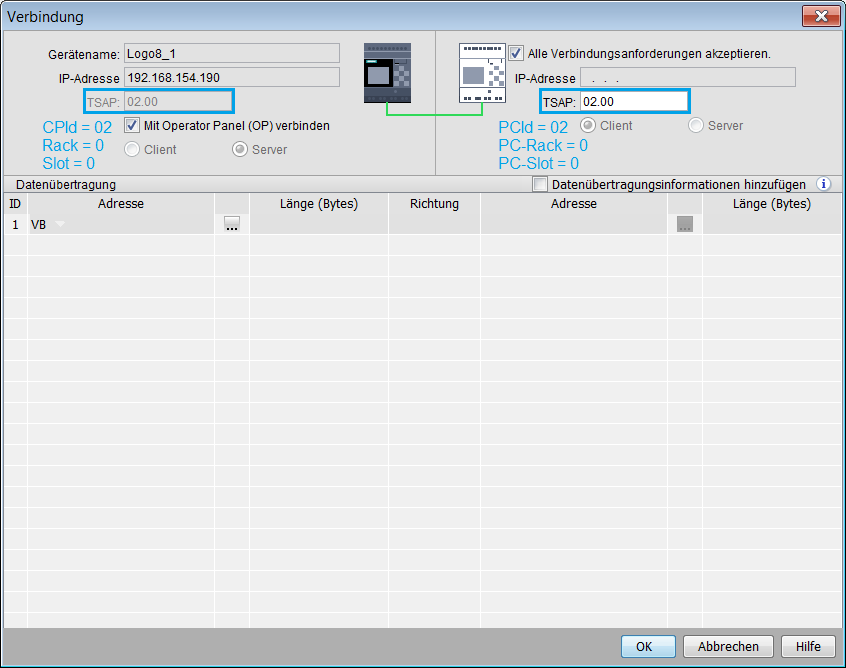

Die Konfiguration einer projektierten Verbindung für die S7-LOGO erfolgt über LOGO!Soft Comfort.
