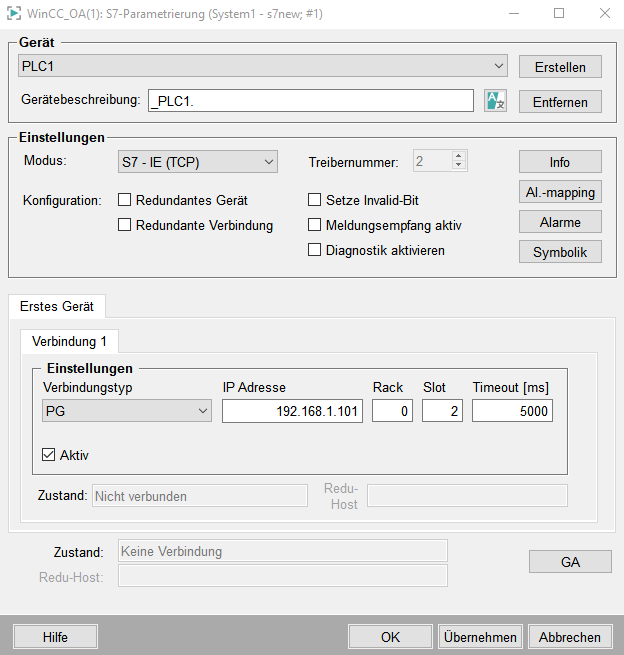

S7 - IE (TCP)

Dieser Modus ermöglicht die Konfiguration der Verbindung über Industrial Ethernet (TCP).

Verbindungstyp

Gibt den Typ der Verbindung für ACCON-AGLink an. Die folgenden Einstellungen können in dieser Combobox gesetzt werden:

IP Adresse

Die IP-Adresse (oder der Host-Name) von der CPU. Um einen bestimmten Port zu verwenden, kann dieser an die IP Adresse angefügt werden, z.B. "192.168.1.13:120". Standardmäßig wird der TCP-Port 102 für den S7 Treiber verwendet.

Rack

Die Racknummer der CPU-Einheit der SPS. Diese ist bei unterschiedlichen SPS-Baugruppen z.B. S7-300 und S7-400 zu beachten. Beachten Sie, dass WinCC OA für die Rack Information dezimale Werte verwendet, wohingegen Step7 und der SIMATIC Manager hexadezimale Werte verwenden.

Slot

Die Slotnummer der CPU-Einheit der SPS. Diese ist bei unterschiedlichen SPS-Baugruppen z.B. S7-300 und S7-400 zu beachten. Beachten Sie, dass WinCC OA für die Slot Information dezimale Werte verwendet wohingegen Step7 und der SIMATIC Manager hexadezimale Werte verwenden.

Timeout [ms]

Gibt die Zeitspanne für ACCON-AGLink an, die maximal für den Abbau aller Verbindungen benötigt werden darf. Wird diese Zeitspanne überschritten, wird die folgende Fehlermeldung ausgegeben:

Asynch. ExitAdapter does not complete for <Verbindungsname> device <Geräteindex>

Aktiv

Mit dieser Checkbox wird die Verbindung zum Peripheriegerät aktiv oder inaktiv gesetzt. Beim Deaktivieren einer aktiven Verbindung wird der Verbindungsdatenpunkt nicht gelöscht und die Verbindung kann jederzeit neu aktiviert werden. Die Status-Anzeige wechselt von "Verbunden" auf "Nicht aktiv" wenn eine Verbindung deaktiviert ist.

Zustand

Zeigt den Status der Peripherieverbindung. Es gibt vier Möglichkeiten

  • "Nicht verbunden" (Verbindung zu dem Peripheriegerät verloren z.B. SPS wurde vom Netzwerk getrennt)

  • "Verbunden" (mit dem Peripheriegerät verbunden)

  • "Generalabfrage" (Generalabfrage läuft)

  • "Nicht Aktiv" (das Gerät wurde mittels zugehöriger Checkbox auf inaktiv gesetzt).

GA

Die Schaltfläche GA führt eine Generalabfrage für die ausgewählte Verbindung aus. Die nächsten empfangenen Daten werden an WinCC OA gesendet (ohne Berücksichtigung des Low-Level-Vergleichs und Glättung). Siehe auch Config-Eintrag autoGQ im Kapitel Mögliche Config-Einträge des S7-Treibers). Der S7 Treiber führt automatisch eine Generalabfrage beim Verbindungsaufbau und bei einer Redundanzumschaltung aus.
