STD_LEDS

Mit diesen Symbolen können Bitmeldungen als LEDs dargestellt werden (für Statusanzeigen wie Ein, Aus etc.).

Symbol Symbolname Beschreibung
Led_1 Mit diesem Symbol können Bitmeldungen wie Ein/Aus o.ä dargestellt werden.
Led_2 Mit diesem Symbol können Bitmeldungen wie Ein/Aus o.ä dargestellt werden.
Led_3 Mit diesem Symbol können Bitmeldungen wie Ein/Aus o.ä dargestellt werden.
Led_32Bits Mit diesem Symbol können Bitmeldungen für Bit32 dargestellt werden.
Led_4 Mit diesem Symbol können Bitmeldungen wie Ein/Aus o.ä dargestellt werden.
Led_5 Mit diesem Symbol können Bitmeldungen wie Ein/Aus o.ä dargestellt werden.
Led_6 Mit diesem Symbol können Bitmeldungen wie Ein/Aus o.ä dargestellt werden.
LED_invalid_default Mit diesem Symbol kann das Invalid-Bit und das Ersatzwert-Bit des parametrierten Datenpunkts visualisiert werden.
Led_OnOff_1 Bei diesem Symbol wurden zwei LEDs zusammengefasst.
Led_OnOff_2 Bei diesem Symbol wurden zwei LEDs zusammengefasst.
Led_OnOff_3 Bei diesem Symbol wurden zwei LEDs zusammengefasst.
Led_userBits Mit diesem Symbol können die Benutzerbits eines DPEs visualisiert werden.

Led_1

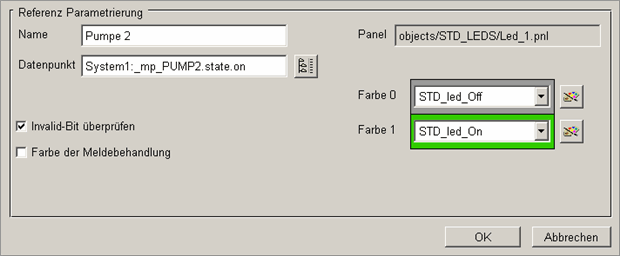

Dieses Symbol hat, wie die meisten anderen, im Referenz-Editor die Optionen zur Anzeige der Meldefarbe (Farbe der Meldebehandlung) und der Invalid-Farbe (Invalid-Bit überprüfen). Der Status ein/aus ist defaultmäßig durch STD_led_Off/STD_led_On dargestellt, jedoch können Sie mit dem Farb-Editor andere Farben definieren. Bei Auswahl der Meldefarbe (Farbe der Meldebehandlung) ist die Statusfarbe ausgegraut.

Led_32bits

Dieses Symbol wird zur Darstellung von Bit32 Statusanzeigen verwendet. Die gesetzten Bits werden wieder mit STD_led_On angezeigt.

Led_On_Off

Gleiches Prinzip wie bei Led_1 (und den anderen) nur müssen hier zwei Datenpunktelemente (On/Off) angegeben werden!
