STD_SWITCHES
Mit diesen Symbolen können Sie Bits setzen. Die einfachste Art ist ein Schalter Ein = TRUE, Aus = FALSE.
| Symbol | Symbolname | Beschreibung |
|---|---|---|
 |
switch_1 | Ein/Ausschalter in 3D Darstellung mit Rückmeldung |
 |
switch_2 | Ein/Ausschalter als Schaltflächen mit Rückmeldung |
 |
switch_3 | Ein/Ausschalter mit Rückmeldung |
 |
switch_invalid_default | Schalter zum Setzen des Invalid-Bits und des Ersatzwert-Bits. |
 |
switch_Userbits | Die Benutzerbits des Datenpunktelements können über kleine Schaltflächen gesetzt werden. |
switch_1
Das Symbol kann wie die anderen zur Darstellung von Zuständen wie Ein/Aus etc. verwendet werden (Option Toggle-Schalter, Defaultmodus). Im anderen Modus (ausschalten von Toggle-Schalter) wird jeweils nach der Rückmeldung durch eine Steuerung der Schalter bedienbar und setzt das entsprechende Bit. Also z.B. Steuerung auf "Ein", kann Bit auf "Aus" setzen, Rückmeldung der Steuerung "Aus", kann Bit auf "Ein" setzen.

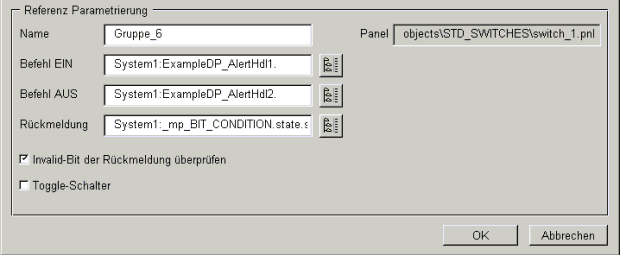

Auf diesem Panel können Sie folgendes Eingaben vornehmen:
Name: Bezeichnung unter der das Standardsymbol in einem Script angesprochen wird (optional).
Befehl EIN: Datenpunktelement das eingeschalten wird.
Befehl AUS: Datenpunktelement, das ausgeschaltet wird.
Rückmeldung: Datenpunktelement für die Rückmeldung der Steuerung.
Invalid-Bit der Rückmeldung überprüfen: färbt den Hintergrund bei ungültigen Werten (bei gesetztem Invalid-Bit) blau (Farbe invalid).
