Skalieren eines Grafikobjektes

Die Animation "Skalieren eines Grafikobjektes" des ScriptWizards ermöglicht es, ein Objekt vertikal/horizontal zu skalieren.

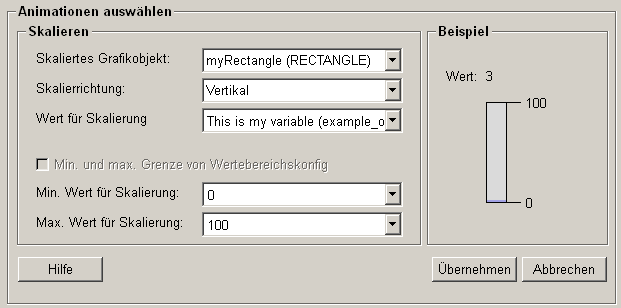

Abbildung 1. Übersicht - Skalieren eines Grafikobjektes

Aufbau

Im Folgenden eine Auflistung mit einer entsprechenden Erklärung der verfügbaren Einstellungsmöglichkeiten sowie Schaltflächen der Animation "Skalieren eines Grafikobjektes".

Skaliertes Grafikobjekt

Die Auswahlliste ermöglicht es, aus allen verfügbaren Grafikobjekten zu wählen, welches skaliert werden soll.

Skalierrichtung

Folgende Optionen stehen zur Verfügung:

  • Vertikal => Das Skalieren erfolgt vertikal

  • Horizontal => Das Skalieren erfolgt horizontal

Achtung

Die Skalierung erfolgt immer in Zeichenrichtung!

Wert für Skalierung

Gibt an, auf welchen Wert sich das Skalieren des Grafikobjektes beziehen soll. Innerhalb der Auswahlliste stehen alle verfügbaren Variablen zur Verfügung. Alternativ kann auch ein eigener Wert gesetzt werden.

Bei Variablen für Datenpunkt Verbindungen wird deren Beschreibung und in Klammer der Variablenname angezeigt. Für die Verwendung eines statischen Wertes kann die Option "..." innerhalb der Auswahlliste verwendet werden.

Hinweis

Bei der Verwendung eines eigenen Wertes, z.B. 45, erfolgt keine dynamische Skalierung des Grafikobjektes, da dieser Wert statisch ist.

Der Wert für das Verschieben muss sich innerhalb des Min. und des Max. Wertes befinden, anderenfalls wird dieser nicht für das Skalieren herangezogen.

Min. und max. Grenze von Wertebereichskonfig

Gibt an, ob die Grenzen für das Skalieren des Grafikobjektes manuell eingegeben werden können, oder ob die Grenzen der Wertebreichskonfiguration des Datenpunktes verwendet werden. Zweiteres erfordert eine Datenpunkt Verbindungen.

Min. / Max. Wert für Skalierung

Der Min. und der Max. Wert für die Skalierung bilden die Skala anhand welcher die Skalierung des Grafikobjektes gewählt wird. Hierbei erfolgt eine Skalierung des Wertebereiches auf die vertikale/horizontale Länge des Grafikobjektes.

Beispiel

Bei einer Werteskala von 0 (Min. Wert) und 100 (Max. Wert) und der Länge von 200 wäre ein Wert von 50 eine Skalierung auf eine Länge von 100. Ein Wert von 25 wäre eine Skalierung auf eine Länge von 50 und ein Wert von 75 wäre eine Skalierung auf eine Länge von 150.

Min. Wert für Skalierung

Gibt den niedrigsten (minimalsten) Wert an, welcher für die Skalierung verwendet werden soll.

Max. Wert für Skalierung

Gibt den höchsten (maximalsten) Wert an, welcher für die Skalierung verwendet werden soll.

Beispiel

Bewegt man den Mauszeiger auf dieses Feld, wird die momentan eingestellte Animation dargestellt.

Hilfe

Die Hilfe Schaltfläche öffnet die WinCC OA 3.14 Hilfe Datei und ermöglicht damit den Zugriff auf zusätzliche Informationen über die Funktion "Skalieren eines Grafikobjektes".

Übernehmen

Durch das Betätigen der "Übernehmen" Schaltfläche wird der Abschnitt für das Skalieren eines Grafikobjektes übernommen und in die momentane Funktion eingefügt.

Abbrechen

Durch das Betätigen der "Abbrechen" Schaltfläche wird diese Funktion verworfen und es kann eine neue Animation für den ScriptWizard gewählt werden.

Abbildung 2. Verschieben eines Grafikobjektes erfolgreich angelegt
