Childpanel öffnen

Die Funktion "Childpanel öffnen" des ScriptWizards ermöglicht es, ein neues Panel zu öffnen.

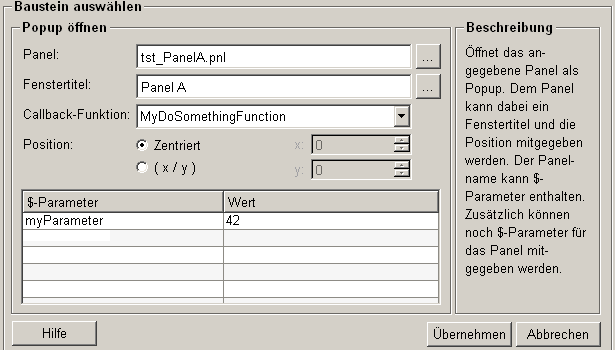

Abbildung 1. Übersicht - Childpanel öffnen

Aufbau

Im Folgenden eine Auflistung mit einer entsprechenden Erklärung der verfügbaren Einstellungsmöglichkeiten sowie Schaltflächen der Funktion "Childpanel öffnen".

Panel

Ermöglicht die Auswahl des zu öffnenden Panels innerhalb eines eigenen Dialoges.

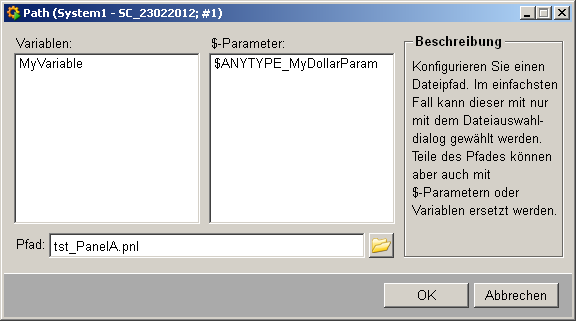

Abbildung 2. Auswahldialog - Panel

Variablen

Eine Auflistung der verfügbaren Variablen. Können z.B. dafür benutzt werden, um den Pfad innerhalb einer Funktion festzulegen, um so ein dynamischeres Verhalten zu erreichen.

$-Parameter

Ermöglicht die Auswahl der verfügbaren $-Parameter, welche vergleichbar mit den verfügbaren Variablen verwendet werden können (siehe oben).

Pfad

Mittels des Auswahldialoges () kann ein Dateipfad gewählt werden. Alternativ kann innerhalb des Pfadfeldes auch manuell ein Pfad eingetragen oder mittels der Variablen und $-Parameter zusammengestellt werden.

Fenstertitel

Ermöglicht das Festlegen eines Fenstertitels. Hierbei besteht die Möglichkeit diesen mittels Variablen oder $-Parameter zu setzen (siehe Abbildung 3).

Abbildung 3. Auswahldialog - Panel

Variablen

Eine Auflistung der verfügbaren Variablen. Können z.B. dafür benutzt werden, um den Titel des Panels innerhalb einer Funktion festzulegen, um so ein dynamischeres Verhalten zu erreichen.

$-Parameter

Ermöglicht die Auswahl der verfügbaren $-Parameter, welche vergleichbar mit den verfügbaren Variablen verwendet werden können (siehe oben).

Callback-Funktion

Es können Parameter angelegt werden, welche beim Aufruf der Callback-Funktion übergeben werden. Dies kann vor allem für die Übergabe von Werten oder die Unterscheidung der weiteren Vorgehensweise verwendet werden.

Position

Folgende Optionen stehen für die Position des neuen Panels zur Verfügung:

  • Zentriert => Das neue Panel wird mittig über dem aufrufenden Panel platziert

  • (x / y) => Das Panel wird relativ zum aufrufenden Panel platziert, z.B. bei x: 100, y:80 wird das Panel 100 Pixel rechts und 80 Pixel nach unten zu der Mitte des aufrufenden Panels platziert.

Hinweis

Geben Sie entweder null oder positive Nummer ein, sonst kann ScriptWizard die Einstellung nicht akzeptieren. Das bedeutet, dass ein neues Panel kann nur genau über oder rechts unten zu der Mitte des aufrufenden Panels platziert werden.

$-Parameter

In dieser Tabelle werden alle $-Parameter aufgelistet, die im ausgewählten Childpanel definiert und verwendet wurden.

Hilfe

Die Hilfe Schaltfläche öffnet die WinCC OA 3.14 Hilfe Datei und ermöglicht damit den Zugriff auf zusätzliche Informationen über die Funktion "Panel öffnen".

Übernehmen

Durch das Betätigen der "Übernehmen" Schaltfläche wird der Abschnitt für das Öffnen des Panels übernommen und in die momentane Funktion eingefügt (siehe Abbildung 4).

Abbrechen

Durch das Betätigen der "Abbrechen" Schaltfläche wird diese Funktion verworfen und es kann eine neue Funktion für den ScriptWizard gewählt werden.

Abbildung 4. Panel öffnen erfolgreich angelegt
