Text Katalog auslesen

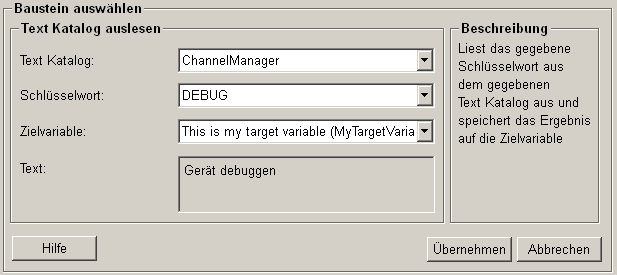

Aufbau

Im Folgenden eine Auflistung mit einer entsprechenden Erklärung der verfügbaren Einstellungsmöglichkeiten sowie Schaltflächen der Funktion "Text Katalog auslesen".

Text Katalog

Die Auswahlliste des Text Kataloges ermöglicht es, aus allen verfügbaren Textkatalogen zu wählen.

Schlüsselwort

Abhängig von der Auswahl des Text Kataloges bietet die Auswahlliste alle innerhalb des Textkataloges befindlichen Schlüsselwörter an.

Zielvariable

Innerhalb der gewählten Zielvariable wird der zum Schlüsselwort gehörige Text abgespeichert. Hierbei stehen alle bereits angelegten Variablen zur Verfügung. Bei Variablen für Datenpunkt Verbindungen wird deren Beschreibung und in Klammer der Variablenname angezeigt.

Es ist auch möglich, den Namen einer noch nicht bestehenden Variable in das Feld zu schreiben, wodurch diese dann automatisch angelegt wird.

Text

Der Text, welcher für das Schlüsselwort innerhalb des Text Kataloges gespeichert ist.

Hilfe

Die Hilfe Schaltfläche öffnet die WinCC OA 3.14 Hilfe Datei und ermöglicht damit den Zugriff auf zusätzliche Informationen über die Funktion "Text Katalog lesen".

Übernehmen

Durch das Betätigen der "Übernehmen" Schaltfläche wird der Funktions-Abschnitt für das Lesen des Text Kataloges abgeschlossen und der ScriptWizard übernimmt diesen in die momentan gewählte Funktion (siehe Abbildung 2).

Abbrechen

Durch das Betätigen der "Abbrechen" Schaltfläche wird diese Funktion verworfen und es kann eine neue Funktion für den ScriptWizard gewählt werden.
