KPI Wizard - Associate - Konfiguration - Kontext

Die KPI-Wizard Kontextsuche ermöglicht Ihnen Datenpunkte für KPIs zu konfigurieren. Eine KPI-Instanz kann eine Referenz zu mehreren Datenpunkten enthalten. Parameter können für mehrere Geräte (Datenpunktelemente) über den Kontext konfiguriert werden. Für den Kontext kann ein Datenpunkt (DP)- oder Anlagenmodellpfad verwendet werden. Es können auch Wildcards für die Suche verwendet werden. Das Fragezeichen ersetzt ein Zeichen und ein Stern * beliebige Zeichen. Beachten Sie, dass ein Stern nicht für eine Datenpunktbasierte-Kontextsuche verwendet werden kann.

DPT

Datenpunkttypen können für den KPI-Kontext verwendet werden. D.h. ein spezifischer Datenpunkttyp wird für eine spezifische KPI-Instanz verwendet.

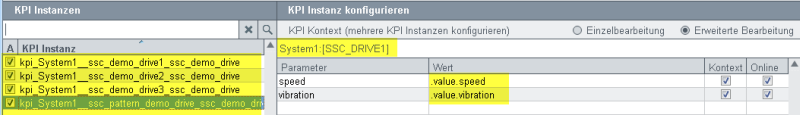

Abbildung 1. KPI-Kontextsuche - DP-Typ Kontext

Der KPI wird für alle Datenpunkte des Typs SSC_DRIVE1 konfiguriert:

Abbildung 2. SSC_DRIVE1-Datenpunkt im PARA-Modul

Abbildung 3. Erstellte KPI-Instanzen- Kontextsuche Datenpunkttyp SSC_DRIVE1

Vier Instanzen werden erstellt

kpi_System1__ssc_demo_drive1_ssc_demo_drive,

kpi_System1__ssc_demo_drive2_ssc_demo_drive,

kpi_System1__ssc_demo_drive3_ssc_demo_drive und

kpi_System1__ssc_pattern_demo_ssc_demo_drive,

da es vier Datenpunkte vom Typ SSC_DRIVE1 gibt: ssc_demo_drive1, ssc_demo_drive2, ssc_demo_drive3 und ssc_pattern_demo_drive.

Beachten Sie, dass die Instanzen mit dem Typnamen "ssc_demo_drive" enden. D.h., dass der KPI-Definitionstypname zum Ende des Instanznames hinzugefügt wird. Das ist der KPI-Definitionstyp, der im Panel Definition des KPI-Wizards erstellt wurde.

DP

Es kann ein Datenpunkt für die Kontextsuche verwendet werden.

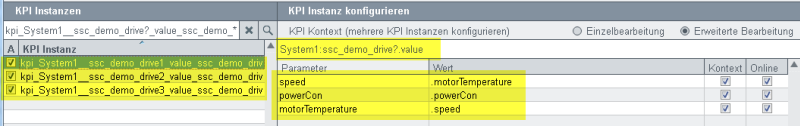

Abbildung 4. KPI-Kontextsuche - DP-Kontext mit Wildcards

Die KPI Instanz wird für alle ssc_demo_drive-Datenpunkte (1,2 und 3) konfiguriert, da das Fragezeichen für den Kontext verwendet wurde (siehe oberhalb).

Abbildung 5. Erstellte KPI-Instanzen im PARA-Modul- Kontextsuche DP

Drei Instanzen werden erstellt, da es drei Datenpunkte im System1 gibt, die den Namen ssc_demo_drive enthalten.

Anlagenmodell

Anlagenmodellpfade können für den Kontext verwendet werden. Beide Knoten "speed" und "vibration" sind Anlagenmodell-Datenpunktknoten. Da es nur einen Datenpunkt vom Typ SSC_DRIVE1 mit den Elementen "speed" und "vibration" im Anlagenmodell gibt, wird nur eine KPI-Instanz erstellt.

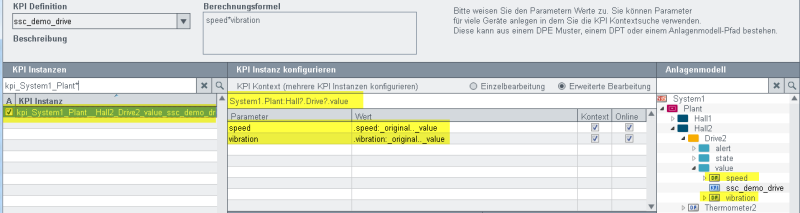

Abbildung 6. KPI Kontextsuche- Kontext mit einem Anlagenmodell-Pfad

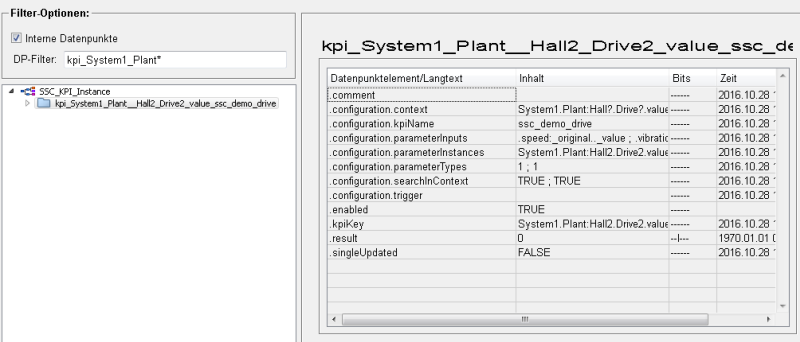

Abbildung 7. Erstellte KPI-Instanzen- Kontextsuche Anlagenmodellpfad

Ein Anlagenmodellpfad kann auch für mehrere Datenpunkte verwendet werden, wenn mehrere Datenpunkte im Anlagenmodell existieren.

ACHTUNG

Die Node ID im Anlagenmodell Editor ist eindeutig. Die Knotennamen (Nodename) können sich jedoch von der Node ID unterscheiden.

Beachten Sie, dass wenn Sie Anlagenmodellpfade für die KPI-Kontextsuche verwenden, es zu Unterschieden zwischen KPI-Kontext und Anlagenmodellbaum kommen kann, wenn der Knotenname (Nodename) anders als die Node ID ist. Siehe Abbildung unterhalb:

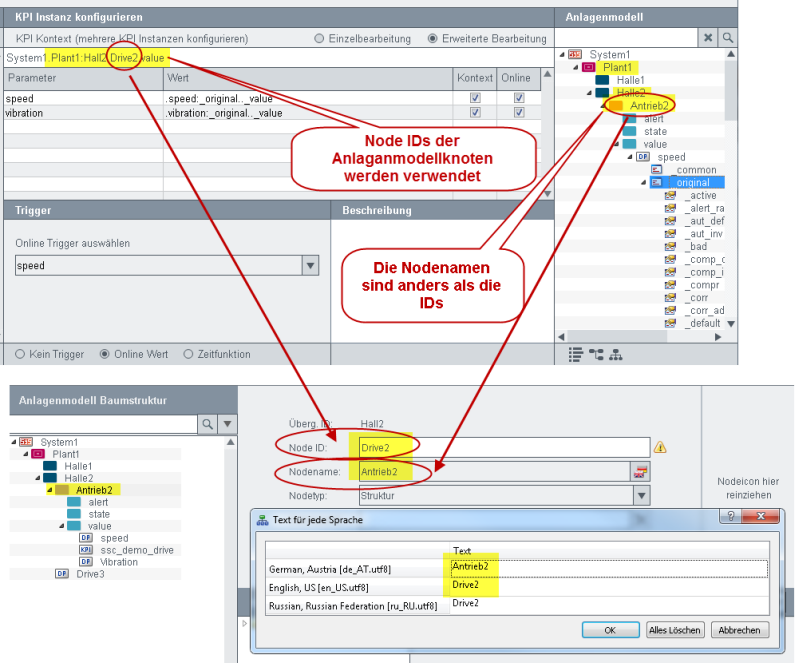

Abbildung 8. Anlagenmodellpfad als KPI-Kontext
