Abgleich historischer Werte in der Datenbank

Für die Beschreibung des Abgleichvorgangs siehe Abgleichvorgang.

Das folgende Panel zeigt eine Auflistung aller Zeitbereiche, in denen es zu einer Unterbrechung der Verbindung zwischen

  • PSS und SSS
  • PSS und PSS Oracle® Datenbank
  • SSS und SSS Oracle® Datenbank

gekommen ist. Der Benutzer kann neben den, in der Tabelle angeführten, Zeiten, auch selbst Zeitbereiche definieren, in denen die historischen Datenbankwerte abgeglichen werden.

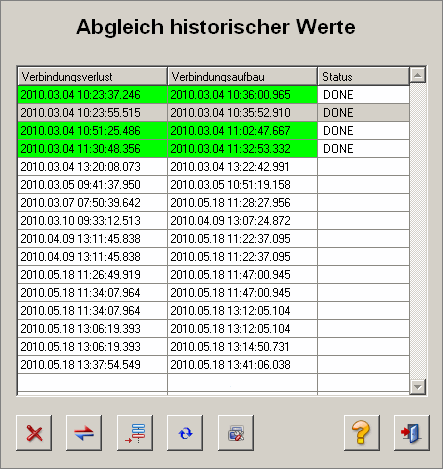

Abbildung 1. Abgleich historischer Werte in der Datenbank
VORSICHT:

  • Der Abgleich der historischen Daten wird in diesem Panel lediglich angestoßen. Der Abgleich selbst wird von einem Oracle®-Prozess durchgeführt, welcher in einem bestimmten Zeitintervall in der Datenbank läuft. Der historische Abgleich funktioniert nur dann, wenn die Datenbanken des PSS und SSS gleich sind, d.h. auf allen Systemen müssen die gleichen Archivgruppen parametriert sein.

  • Das doppelte Vorkommen von Alarmen nach einem Abgleich historischer Werte ist möglich.

Historischer Abgleich

In der Tabelle werden die jeweiligen Zeitpunkte eines Verbindungsverlustes und Verbindungsaufbaus und der aktuelle Abgleichsstatus (siehe Status des Abgleichs) angezeigt.

Der aktuelle Abgleichsstatus wird zusätzlich über die Farbe der Tabellenzeile eines Zeitintervalls dargestellt:

  • Grün: Abgleich wurde erfolgreich durchgeführt
  • Gelb: Abgleich läuft
  • Rot: Abgleich ist fehlgeschlagen
  • Weiß: Zeitbereiche, die vom Benutzer noch nicht zum Abgleich ausgewählt wurden

Die Schaltflächen haben die folgende Bedeutung:

  • - löscht die markierten Zeitbereiche aus der Tabelle.
  • - startet einen historischen Datenbankabgleich für den ausgewählten Zeitbereich
  • - öffnet das Fenster für die freie Definition eines Zeitbereiches (siehe unten)
  • - aktualisiert die Tabelle
  • - öffnet die Systemkonfiguration, in der die Systemnamen/-nummern des PSS und des SSS für den Abgleich historischer Werte einander zugeordnet werden. Für weitere Informationen siehe unten.
  • - öffnet dieses Kapitel der WinCC OA Online Hilfe
  • - schließt das Panel zum historischen Datenbankabgleich

Frei definierbarer Zeitbereich

Über dieses Panel ist es möglich, einen frei definierbaren Zeitbereich festzulegen und ihn in die Tabelle für den historischen Datenbankabgleich einzufügen.

VORSICHT: Der Abgleich von historischen Daten bei frei definierten Zeitbereichen muss vom Benutzer manuell angestoßen werden.

Klicken Sie auf die Schaltfläche , um eine Startzeit bzw. Endzeit für den Zeitbereich zu definieren. Dies öffnet das WinCC OA Kalender-Panel, mit dessen Hilfe der gewünschte Zeitpunkt ausgewählt werden kann:

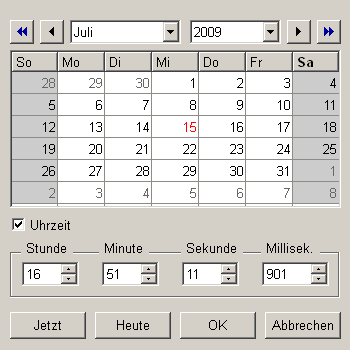

Abbildung 2. WinCC OA Kalender-Panel

Die Systemkonfiguration

In der Systemkonfiguration werden die Systemnamen/-nummern des PSS und des SSS einander zugeordnet. Die Zuordnung findet bereits beim Setup über die Parameter system_first und system_second statt (siehe Einträge für das Disaster Recovery System und/oder Oracle® Synchronisation) und kann hier geändert bzw. um ein weiteres PSS/SSS-Pärchen ergänzt werden.

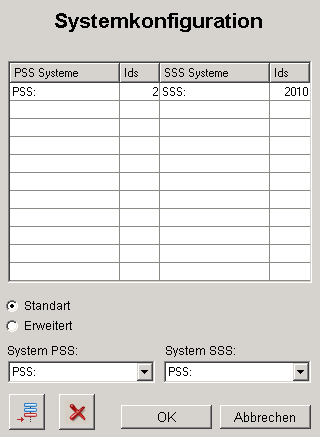

Abbildung 3. Systemkonfiguration

Spalten PSS Systeme und Ids: Systemname und Systemnummer des ersten oder lokalen Systems, um eine Übereinstimmung mit der ersten Systemnummer des zweiten oder entfernten Systems zu erhalten.

Spalten SSS Systeme und Ids: Systemname und Systemnummer des zweiten oder entfernten Systems, um eine Übereinstimmung mit der ersten Systemnummer des ersten oder lokalen Systems zu erhalten.

Die Mappingdaten werden in die Tabelle MAP_SYSTEMS der Oracle® Datenbank geschrieben.

Der Systemkonfiguration können weitere PSS/SSS-Pärchen hinzugefügt werden, zwischen denen der Abgleich der historischen Werte stattfinden soll. Dies ist entweder über die Standardkonfiguration oder die erweiterte Konfiguration möglich.

Standardkonfiguration

Wählen Sie in den Comboboxen System PSS und System SSS die entsprechenden Systemnamen aus und fügen Sie diese der Tabelle hinzu, indem Sie auf die Schaltfläche klicken. Die Systemnummern werden automatisch herangezogen.

Erweiterte Konfiguration

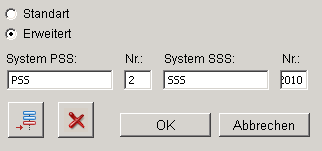

Markieren Sie die Radiobox "Erweitert", um zur erweiterten Konfiguration zu gelangen.

Mithilfe der erweiterten Konfiguration können weitere PSS/SSS-Paare der Tabelle hinzugefügt werden. Geben Sie die entsprechenden Systemnamen mit ihren Systemnummern ein und fügen Sie diese der Tabelle hinzu, indem Sie auf die Schaltfläche klicken.

Auch Korrekturen, falls beim Setup unbeabsichtigt die falschen Systemnummern eingetragen wurden, sind auf diese Art möglich.

Um ein PSS/SSS-Pärchen aus der Tabelle zu löschen, markieren Sie die entsprechende Zeile in der Tabelle und klicken Sie auf die Schaltfläche .
