Datenpunktauswahl

Unter der Registerkarte "Datenpunktauswahl" können Einstellungen für das Einfügen von Datenpunkten in eine Vorlage vorgenommen werden.

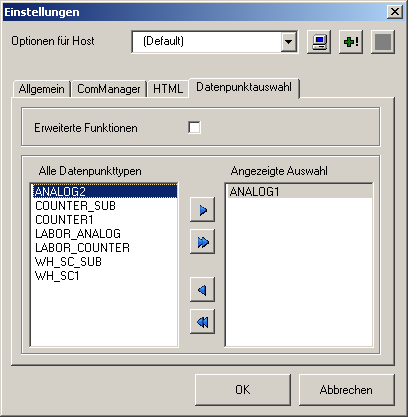

Abbildung 1. Registerkarte Datenpunktauswahl im Menü Report/Konfiguration/Optionen

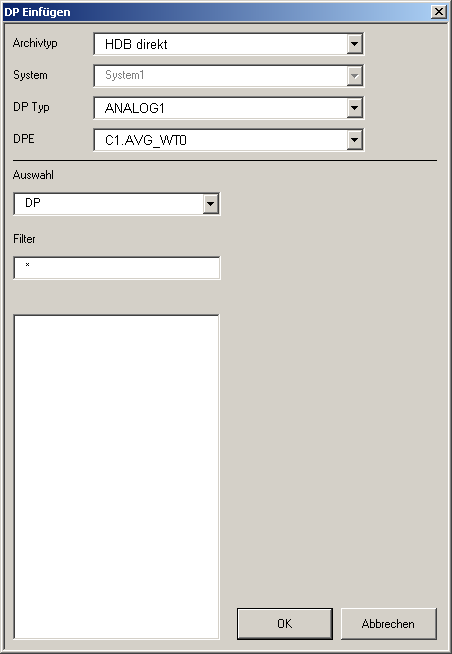

Mit der Checkbox "Erweiterte Funktionen" wird festgelegt, in welchem Ausmaß die Funktionen für das Einlesen von Datenpunkten in eine Vorlage zur Verfügung stehen sollen (im Menüpunkt Vorlage/DP einfügen, für zusätzliche Informationen siehe auch Datenpunkt einfügen).

Wählt man "Erweiterte Funktionen" aus, sind beim Einlesen folgende Funktionen verfügbar:

Wird die Checkbox nicht markiert, wird die Funktionsweise eingeschränkt und das Panel sieht folgendermaßen aus:

Datenpunkte auswählen

Hier kann man auswählen, welche Datenpunkttypen für eine Vorlage verwendet werden können.

Unter "Alle Datenpunkttypen" befinden sich alle verfügbaren Datenpunkttypen, unter "Angezeigte Auswahl" diejenigen, die beim Einlesen von Datenpunkten in eine Vorlage zur Verfügung stehen sollen.
