Modellierung von Datenpunkttypen

In den vergangenen Abschnitten haben wir uns bestehende, in jedem Projekt von Anfang an verfügbare Datenpunkte angesehen. Meist möchte man jedoch die Gestaltung dieser geräteorientierten Datenpunkte selbst definieren, um möglichst genau den spezifischen Projekt- oder Branchenanforderungen gerecht zu werden.

Im Rahmen unseres Beispiels benötigen wir ohnedies ein paar Datenpunkte, so dass wir deren Typen gleich selbst gestalten. Ein [MausklickRechts] auf den leeren, weißen Bereich im Datenpunktbaum bietet uns den Menüpunkt Datenpunkttyp erstellen im Kontextmenü an.

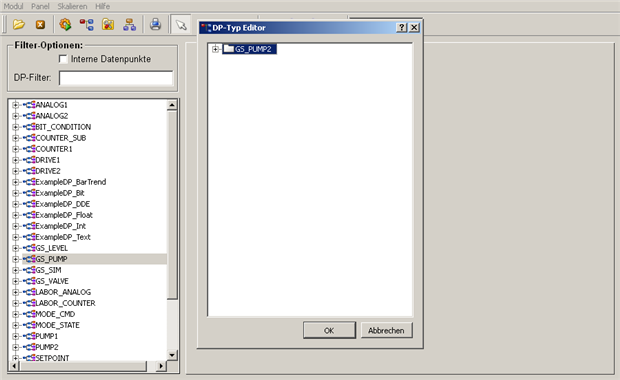

Abbildung 1. Anlegen eines neuen Datenpunkttyps "GS_PUMP2" im DP-Typ Editor des ModulsPARA

Im nun geöffneten Datenpunkttyp-Editor lässt sich die gewünschte Datenstruktur einfach aufbauen:

  1. Ersetzen Sie den bereits zur Änderung selektierten Typnamen "NewDpType" durch"GS_PUMP2".

  2. Öffnen Sie über[MausklickRechts]das Kontextmenü und wählen SieKnoten einfügen.

  3. Geben Sie dem eingefügten Knoten den Namen "state".

  4. Wiederholen Sie den VorgangKnoten einfügendirekt am Knoten "state" und fügen Sie so den Unterknoten "on" ein.

  5. Geben Sie dem Knoten "on" durch[MausklickRechts] -->Element TypdenDatentyp "bool".

Strukturelemente werden mit einem Ordner-Symbol gekennzeichnet und äußere Datenpunkte besitzen ein Icon, das den spezifischen Datentyp (bool, int, float, …) anzeigt. In der nachfolgenden Abbildung ganz rechts ist daher beim Element "on " das Symbol zur Signalisierung einer binären Größe sichtbar.

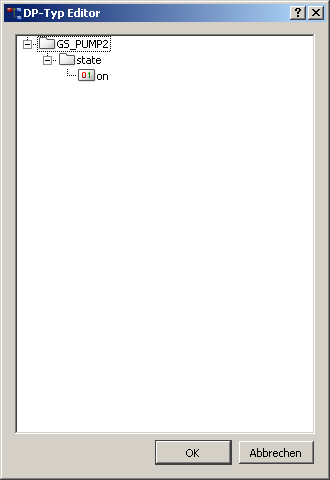

Abbildung 2. Erstellen eines strukturierten Datenpunkttyps im DP-Typ Editor des ModulsPARA

Wiederholen Sie die Schritte 2. bis 5. entsprechend oft um den vollständigen Datenpunkttyp, wie in der nachfolgend dargestellten Abbildung, aufzubauen. Achten Sie darauf, dass die Elemente .state.speed und .cmd.speed jeweils vom Datentyp "float" sind. Selbstverständlich können Sie dabei Knoten wieder umbenennen oder löschen etc.

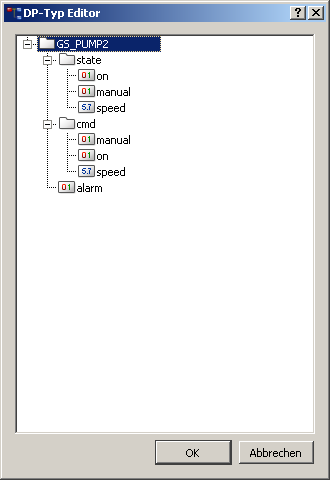

Abbildung 3. Fertiger Datenpunkttyp GS_PUMP2 in der Ansicht des DP-Typ Editors

Wenn der Datenpunkttyp GS_PUMP2 fertig aufgebaut ist, dann wählen Sie im DP-Typ Editor OK .
