Aktuellen Projektfortschritt einspielen

Sie sollten nun alle Datenpunkttypen und Masterdatenpunkte für das Beispiel fertig erstellt haben. Für den Fall, dass Sie nicht alle Schritte mitgemacht haben oder nicht konsequent auf die gleiche Schreibweise wie in diesem Dokument geachtet wurde, besteht nun die Möglichkeit den aktuellen Soll-Zustand fertig vorbereitet zu übernehmen.

Die Quelldaten liegen im fertigen GettingStarted_3.20 Projekt im Verzeichnis ... / data/GS_copy_to_myGettingStarted . Wenn Sie die Voreinstellung für die Installationsverzeichnisse übernommen haben, dann handelt es sich um den Ordner C:/WinCC_OA_Proj/GettingStarted_ 3.20
/data/
GS_copy_to_myGettingStarted
.
Kopieren Sie den Inhalt des genannten Verzeichnisses über Ihr Projektverzeichnis (also z.B. über
C:/WinCC_OA_Proj/myGettingStarted bzw.
<proj_path>/myGettingStarted
) und bestätigen Sie die Rückfrage ob ggf. gleiche Dateien in den Unterordnern überschrieben werden sollen mit Ja, alle (siehe auch Abbildung im Abschnitt Einfügen der Simulation ).

  1. Öffnen Sie anschließend im grafischen Editor über das Symbol das System Management Panel und wechseln Sie in die RegisterkarteDatenbank.

  2. Wählen Sie die Schaltfläche mit den Diskettensymbolen "ASCII Manager".

  3. Wählen Sie im daraufhin geöffneten Dialog über den Datei-Selektor rechts oben die DateiGS_chapter_6_dps.txtim Verzeichnis.../dplist/ihres Projektpfads aus.

  4. Wählen Sie die Datenrichtung Import.

  5. Aktivieren Sie die Checkbox bei"bestehende DP-Typen autom. ändern".

  6. Aktivieren Sie die Checkbox bei"Daten mit Alarmbehandlung einspielen".

  7. Initiieren Sie den Einspielvorgang mitStarten.

  8. Nach erfolgtem Einspielen können Sie das Ergebnisfenster und dasASCII-ManagerPanel wieder schließen.

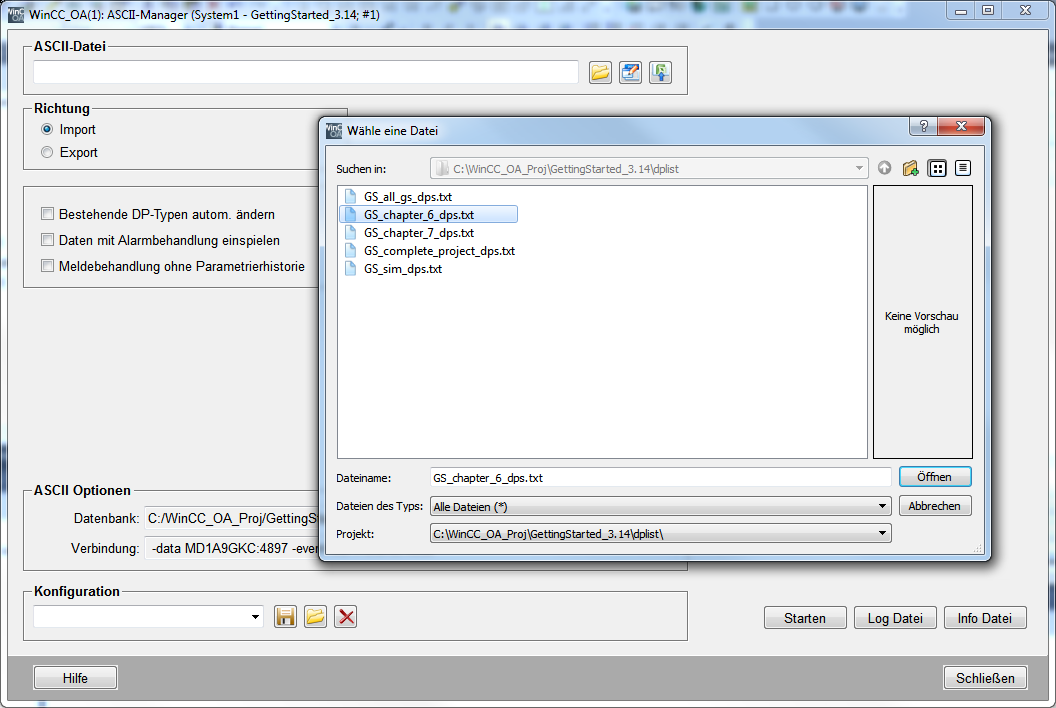

Abbildung 1. Einspielen des bisherigen Standes (Datenpunkttypen) mit dem ASCII-Manager Panel
